六臂式二次注塑磁铁转子结构设计

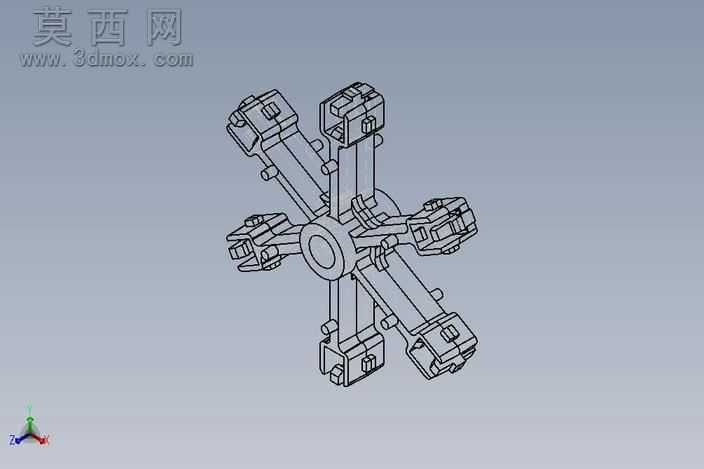

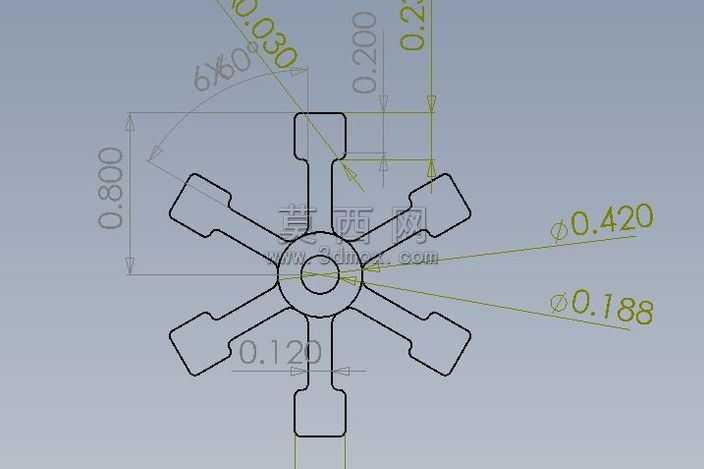

本作品为六臂式二次注塑磁铁转子，采用SolidWorks软件完成全参数化三维建模，建模过程遵循机械设计的尺寸规范与注塑零件的工艺要求，从中心基准轴出发搭建整体装配骨架，先完成中心安装孔的特征绘制，中心孔设置为直径0.188的通孔结构，用于匹配转轴的过盈配合安装，孔壁预留注塑成型后的拔模斜度，避免脱模时出现表面拉伤。中心向外延伸的环形凸台直径为0.420，作为六根辐臂的连接基座，凸台厚度设置为0.120，保证辐臂连接位置的结构强度，避免转子高速转动时出现辐臂根部断裂的问题。六根辐臂沿中心环形阵列排布，相邻辐臂夹角为60度，辐臂末端为方形配重块结构，整体转子外轮廓直径为0.800，辐臂自身厚度为0.200，末端方形块的边缘设置R0.030的圆角过渡，既可以减少注塑过程中的应力集中，也能降低转子转动时的风阻损耗。建模过程中对所有锐边进行了圆角处理，符合二次注塑零件的工艺要求，避免尖锐位置在注塑充模时出现缺胶、飞边的缺陷。材质搭配上，中心嵌件采用永磁体材质，外部包覆层采用耐磨工程塑料，通过二次注塑工艺实现两种材质的紧密结合，建模时单独拆分了嵌件与包覆层的实体特征，预留了嵌件与塑料层的结合卡扣结构，保证注塑后两者不会发生相对转动。结构设计上充分考虑了转子的动平衡要求，六根辐臂的尺寸公差控制在±0.005范围内，末端配重块的重量偏差通过建模时的体积计算提前校核，减少后续动平衡工序的调整量。设计思路围绕小型传动部件的轻量化需求展开，在保证结构强度的前提下尽可能去除辐臂位置的多余材料，降低转子整体重量，减少转动时的能耗，同时兼顾注塑生产的成型效率，所有壁厚保持均匀，避免出现壁厚差异过大导致的缩痕、翘曲变形问题。建模完成后通过软件的干涉检查功能验证了各特征之间无重叠冲突，通过质量属性计算核对了转子的理论重量与转动惯量，确保其适配小型电机的传动参数要求，整体模型可直接导出用于模具设计、工程图绘制以及3D打印样件验证。
