四节点树莓派集群集成机柜结构设计

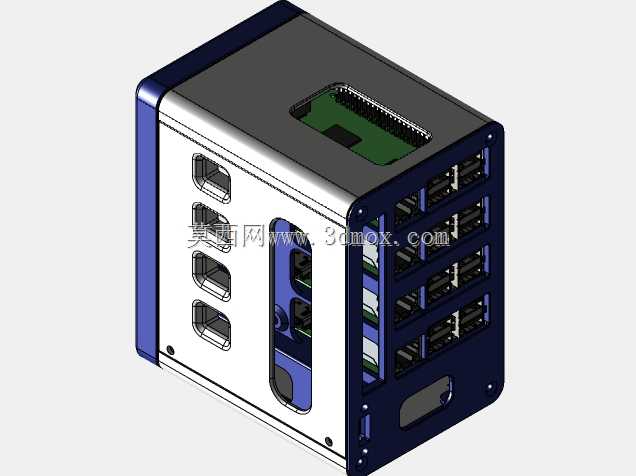

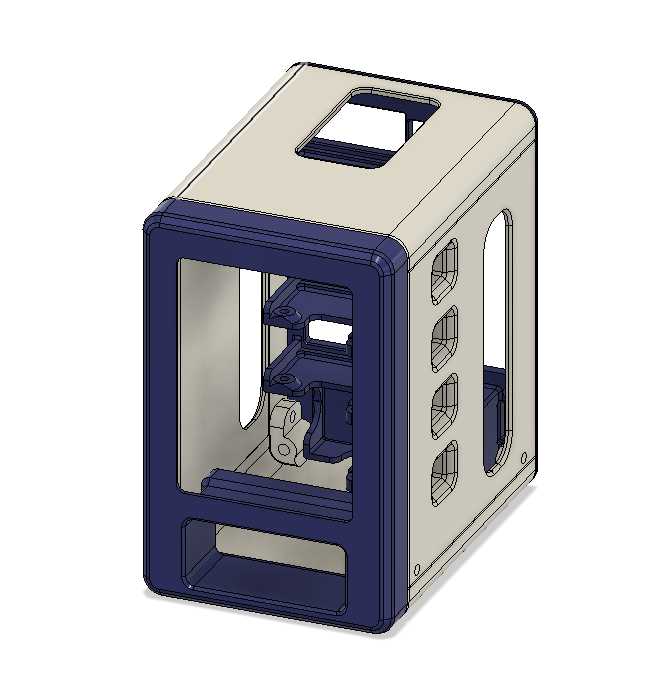

　　这款集成机柜的设计初衷，是解决多块树莓派单板计算机堆叠部署时的走线混乱、供电分散、散热无统一路径的实际工程问题，面向边缘计算节点搭建、小型分布式计算测试、嵌入式开发集群部署这类场景，把四块RPI单板、配套供电模块、小型网络交换单元全部整合在同一个紧凑壳体内，省去零散部署时的理线、固定、防护麻烦。从结构布局来看，机柜采用分层堆叠的腔体设计，每一层对应一块树莓派单板的安装位，预留了单板的定位卡槽，安装时不需要额外螺丝固定，直接顺着导轨滑入即可卡紧，单板的IO接口全部对齐壳体侧面的开孔，不管是USB接口、HDMI接口还是供电接口，都能直接外接设备，不需要额外转接或者调整单板位置。壳体侧面的多组开孔，除了对应单板的接口引出，

　　还兼顾了自然通风散热的需求，开孔位置正对每块单板的核心发热区域，空气可以从一侧开孔进入，顺着单板之间的预留间隙流过，从另一侧开孔排出，不需要额外加装风扇就能满足四块单板满负载运行时的散热需求，避免了风扇带来的噪音和积灰问题。顶部预留的开槽对应网络交换模块的安装位，交换模块的接口朝上布置，方便网线插拔操作，同时交换模块和供电模块之间做了物理隔层，避免供电线路的电磁干扰影响网络传输稳定性，供电模块的输入接口布置在壳体侧下方，外接电源适配器后不会和网线、外设线材产生干涉。从安装边界来看，整个机柜的外形尺寸控制在极小的范围内，占用桌面空间不到一个普通路由器的大小，壳体边角做了圆弧过渡处理，避免安装维护时划伤操作人员，

　　壳体的拼接采用卡扣加少量定位螺丝的组合方式，日常维护拆卸时只需要拧下边角的固定螺丝，就能打开上盖更换内部模块，不需要完全拆解整个壳体。设计时充分考虑了不同版本树莓派的兼容性，每层安装位的卡槽预留了足够的尺寸余量，不管是早期版本还是新版本的树莓派单板，都能顺利装入，同时预留了线材的走线路径，每块单板的供电线、网线都可以顺着壳体内部的理线槽布置，不会出现线材挤压单板、遮挡散热路径的问题。壳体的材质选用常规的工程塑料即可满足结构强度需求，壁厚控制在2mm左右，既保证壳体有足够的抗形变能力，不会因为堆叠或者轻微磕碰出现变形，也不会因为壁厚过大增加整体重量和生产成本。在接口对位的设计上，所有开孔的位置都经过公差匹配，

　　单板装入后接口和开孔的同轴度控制在合理范围内，不会出现接口被壳体遮挡、插头无法完全插入的问题，每个开孔边缘都做了倒角处理，避免插头插拔时磨损线材外皮。针对集群部署时的扩展需求，壳体侧面还预留了额外的开孔位，如果后续需要加装状态指示灯、扩展接口，不需要重新制作整个壳体，只需要在预留位开孔即可加装配件，提升了整个结构的扩展性。内部的隔层结构除了固定单板，还起到了电磁屏蔽的辅助作用，隔层和壳体之间做了导电接触的预留位，如果有更高的抗干扰需求，可以在隔层表面贴装导电铜箔，提升整个设备的电磁兼容性能，满足实验室或者工业现场轻度干扰环境下的使用需求。
