80mm规格风机配套格栅过滤及安装支架

　　在工业电控柜、小型工控设备、嵌入式计算单元的散热通风设计中，通风口的防护与过滤是容易被忽略却直接影响设备长期运行稳定性的环节，这套适配80mm轴流风机的格栅、过滤器与安装支架，正是针对这类场景做的一体化结构设计。日常做设备结构设计时，很多新手会直接把风机裸装在柜体开孔处，短时间测试看不出问题，但实际车间运行环境里，金属切屑、纺织纤维、浮尘会顺着风机气流直接进入柜内，堆积在PCB板、接线端子或者功率元件表面，轻则造成散热效率下降，重则引发绝缘失效、元件短路，这套组件的核心作用就是在不明显增加风阻的前提下，完成进风端的物理防护与杂质过滤。

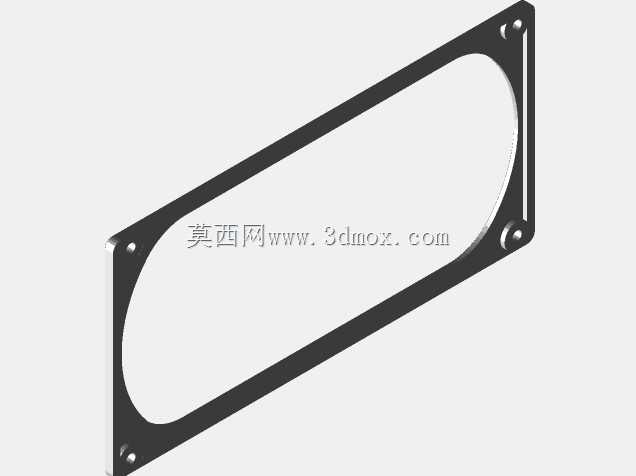

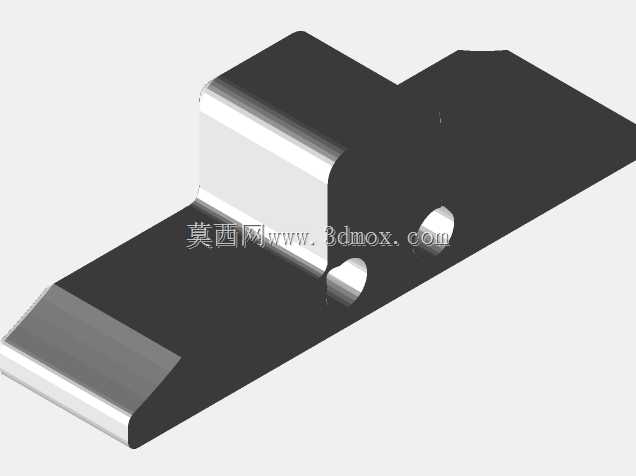

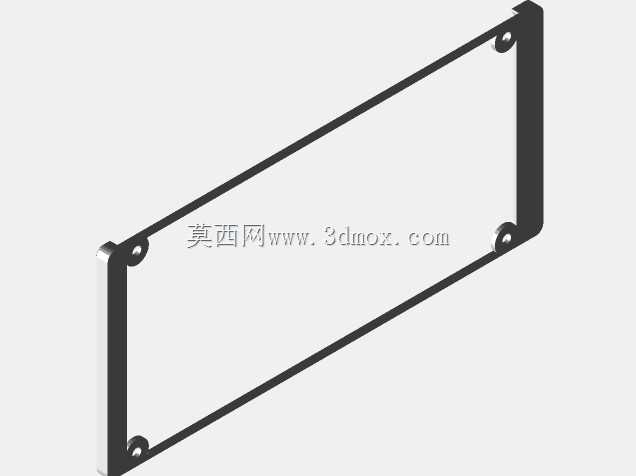

　　从结构设计逻辑来看，整个组件分为三个功能部分：最外侧的格栅是直面外部环境的第一道防护，栅格做了等距斜向导流设计，既可以阻挡大尺寸的异物、飞溅液滴直接冲击内部滤材，又能顺着气流方向做导向，避免直角结构带来的紊流增阻；中间层的过滤介质卡槽做了压边限位结构，滤材可以直接从侧边抽拉更换，不需要拆卸整个风机固定结构，日常维护时只需要抽出旧滤材换上新的即可，大幅降低后期运维的拆装工作量；内侧的安装支架是衔接风机与柜体面板的核心载体，支架上的固定孔位完全匹配标准80mm轴流风机的安装孔距，同时支架与格栅之间做了卡扣式快装结构，不需要额外打螺丝固定，对准卡位按压即可完成组装，能有效减少装配环节的零件数量与工时消耗。

　　关于安装边界的尺寸控制，整套组件适配的是柜体面板上80mm见方的标准风机开孔，格栅外沿做了5mm宽度的压边，安装时压边完全覆盖开孔边缘的加工毛刺与缝隙，不需要额外做密封打胶就能避免缝隙漏风；支架的进深尺寸控制在32mm以内，即使是内部布线密集的小型电控柜，也不会和柜内的线槽、元件产生干涉，对于厚度在1.2mm到2.5mm之间的冷轧钢柜体、ABS塑料柜体，这套组件都可以通过卡扣加侧边顶丝的方式完成固定，不需要在柜内额外做焊接固定座。

　　实际选型使用时需要注意，这套组件是和双80mm风机的并排安装场景做的适配，两个风机位的中心距严格按照行业通用的并排安装间距设计，不会出现两个风机的气流互相干扰的问题；格栅的通风开口率经过测算控制在68%左右，搭配初效过滤棉时，整体风阻比普通圆孔格栅低15%左右，不会因为加装防护过滤组件造成风机风量大幅衰减，完全能满足常规工控设备的散热通风需求。在做三维建模时，所有的卡扣壁厚、加强筋位置都做了脱模斜度处理，如果需要开模量产，直接导出模型做拔模检查就可以进入模具设计环节，不需要再做大幅的结构调整；固定孔位的公差按照机械设计通用的IT12级精度设置，实际加工时既能保证安装顺畅，又不会出现间隙过大的松动问题。

　　很多设备在户外或者多粉尘车间使用时，还会在滤材层加贴薄的防水透气膜，这套组件的滤材卡槽预留了足够的厚度空间，完全可以容纳滤材加防水膜的双层结构，不需要额外修改结构尺寸；支架上还预留了接地端子的安装位，对于有EMC防护要求的设备，可以直接把风机的接地端接在支架的接地柱上，不用额外在柜体上找接地点，进一步简化布线流程。
