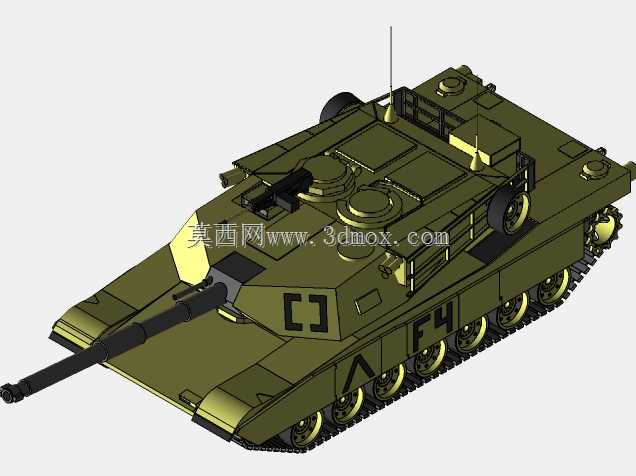

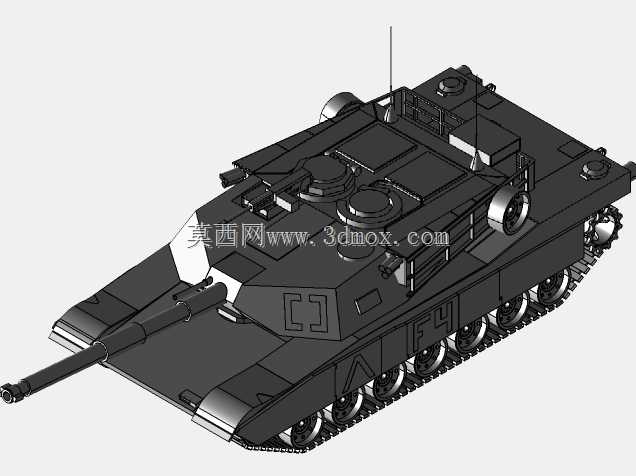

M1A1艾布拉姆斯主战坦克外观结构三维数模

　　本次呈现的M1A1艾布拉姆斯主战坦克三维结构数模，完整还原了该型履带式装甲作战装备的整体外形与外部结构细节，可用于装甲装备原理教学展示、国防科普场景搭建、作战仿真场景素材构建等多个工程与展示场景。从实际装备用途来看，该型主战坦克是陆军地面突击作战的核心装备，承担正面攻坚、反装甲作战、阵地突破、要地夺控等核心任务，其结构设计完全围绕火力、防护、机动三大核心性能指标做平衡适配。数模构建过程中，首先梳理了整车的布局逻辑：采用常规主战坦克的动力舱后置、战斗舱中置、驾驶舱前置的经典布局，车体首上采用大倾角装甲设计，既能够在同等装甲厚度下提升对穿甲弹丸的偏转防护能力，也能合理控制整车的重心分布，避免头重脚轻影响越野通行稳定性。

　　炮塔部分采用了焊接式多面体炮塔结构，数模中还原了炮塔外部的炮长瞄准镜窗口、车长周视镜安装位、乘员出入舱盖、炮塔两侧的烟幕弹发射器安装座、炮塔尾部的储物格栅结构，同时还原了120毫米滑膛炮的炮管外形、炮管中部的抽气装置结构、炮口基准装置的外部形态，以及炮塔顶部的高射机枪安装位、通信天线基座等细节结构。行走部分的结构还原覆盖了主动轮、诱导轮、六对负重轮、托带轮以及履带的整体形态，负重轮的轮缘结构、履带的板节外形都做了对应呈现，侧裙板的安装位置、倾斜角度也与实车的安装边界保持一致，能够清晰展示履带式行走机构的整体布局逻辑。在建模思路上，优先保证整车的比例协调性，严格对照实车的长宽高外廓尺寸做比例缩放，确保车体长度、宽度、

　　高度的比例关系符合实车参数，避免出现比例失真影响后续场景搭建的适配性；其次对外部突出结构的安装边界做了明确区分，比如炮塔上各观瞄设备的突出高度、侧裙板下缘与履带板上缘的间隙、炮管向前伸出车体的长度、动力舱顶部散热格栅的布局位置，都按照实车的安装关系做了对应还原，能够直观呈现各外部部件的空间位置关系。从应用适配性来看，该数模可用于装备展示类的三维交互场景搭建，也可作为装甲车辆结构认知教学的辅助素材，帮助从业者理解履带式装甲车辆的整体布局逻辑、外部部件的分布规律；在作战仿真场景构建中，也可作为装备实体素材导入场景，配合地形、其他作战单位模型完成战场环境的搭建。需要说明的是，该数模重点还原整车外部结构形态，未涉及内部的动力系统、火控系统、

　　乘员舱布局等内部结构细节，外部结构的细节精度满足外观展示、场景搭建、结构认知类的使用需求，若需用于深度的结构仿真、零部件级的装配验证，则需要进一步补充内部结构与零部件连接关系的细节。从外形尺寸边界来看，整车外廓的长度包含炮管向前的状态，宽度包含两侧侧裙板的外伸尺寸，高度包含炮塔顶部天线基座的高度，所有外伸部件的边界都做了明确呈现，在导入三维场景做布局时，可以直接依据外廓边界做碰撞检测与位置排布，无需额外调整部件的突出量。车体表面的标识位置也做了对应还原，包括车体侧面的战术编号标识、装甲板上的识别标识位置，都与实车的标识喷涂位置保持一致，提升了模型的外观写实度。履带部分的建模采用了整体式的履带形态还原，清晰呈现了履带板的接地面纹理、履带与负重轮的啮合位置关系，能够直观展示履带行走机构的包裹范围，帮助理解履带式车辆的接地长度与转向阻力相关的结构逻辑。炮塔与车体的连接座位置也做了准确还原，能够清晰展示炮塔座圈的直径范围与车体顶部的安装关系，体现炮塔旋转部分的边界范围。
