俄制T-90主战坦克精细三维结构设计

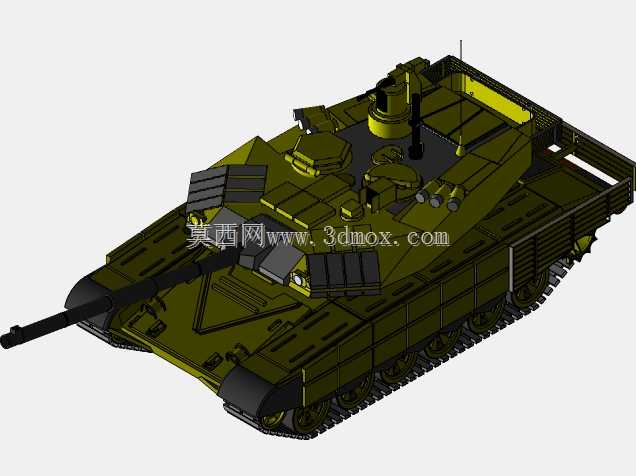

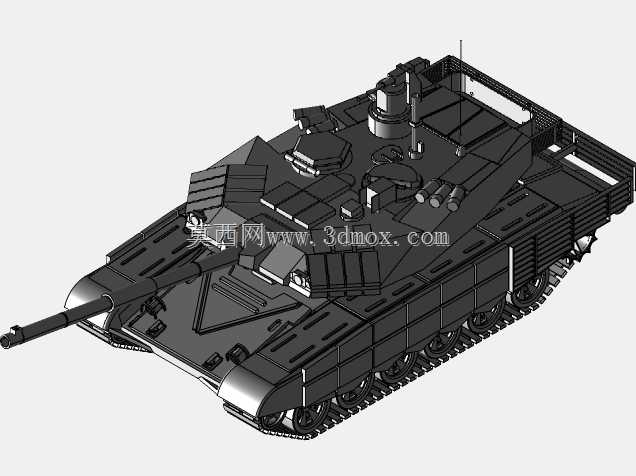

　　本次呈现的T-90主战坦克三维结构，完整还原了该型履带式装甲作战平台的全系统布局，从工程设计角度覆盖了行走机构、炮塔总成、车体防护、车载武器接口等核心模块的结构细节。在实际陆战场景应用中，该型装备承担野战突击、阵地攻坚、反装甲作战、要地守备等核心任务，其结构设计需要同时兼顾火力投射精度、装甲防护效能、越野机动性能三者的平衡，三维建模过程中针对各系统的安装边界、运动干涉、装配逻辑做了完整的结构校验。

　　从行走机构设计来看，模型完整还原了扭杆悬挂系统的布局，两侧各设置6个负重轮、配套托带轮与主动轮、诱导轮结构，履带板采用双销挂胶结构的细节还原，负重轮的行程空间按照实车越野工况的跳动边界预留，确保在起伏地形行驶时悬挂摆臂不会与车体侧装甲发生运动干涉，车体尾部的动力舱预留了动力总成的安装空间，侧裙板的安装支架、尾部格栅装甲的固定结构都做了对应细节呈现，格栅装甲的间距、安装角度都按照破甲弹防御的实际需求做了结构还原，能够有效干扰聚能战斗部的起爆路径。

　　炮塔部分的结构设计是整个模型的核心，模型还原了焊接炮塔的基体结构，炮塔正面的复合装甲安装座、顶部的观瞄设备窗口、高射机枪的安装枪架、烟幕弹发射器的排布接口都做了精准的结构呈现，主炮的炮管抽气装置、热护套结构、炮塔尾部的弹药舱尾舱布局都有对应细节，炮塔顶部的车长周视镜、炮长瞄准镜的安装位置符合实车的观瞄视野要求，不会被炮塔上的附加装甲块遮挡观测视角，炮塔两侧的反应装甲块安装角度经过优化，能够在被弹药命中时最大化发挥防护效能，同时不会干扰主炮的俯仰运动范围，主炮最大俯角、仰角的摆动空间都在模型中做了边界校验，确保炮管在上下摆动时不会与炮塔前部的装甲结构、驾驶员舱盖发生碰撞。

　　车体部分的设计中，前部驾驶舱的舱盖开启轨迹、首上装甲的倾斜角度都按照实车的防弹外形设计还原，首上装甲的倾斜角度能够提升穿甲弹的跳弹概率，车体两侧的燃油箱固定支架、随车工具的安装接口都有对应结构预留，车体前部的车灯、牵引钩的安装位置符合装甲车辆拖救作业的使用需求，牵引钩的结构强度对应的安装座加强筋在模型中也有体现，避免拖救时出现结构撕裂的问题。

　　在建模过程中，针对整车的外形尺寸做了严格的比例控制，整车长度、宽度、高度的边界符合铁路运输、公路平板车运输的尺寸限值要求，各外挂部件的突出量都控制在运输边界范围内，不需要额外拆解即可完成常规运输投送。炮塔的旋转半径、炮管伸出长度都做了运动仿真校验，确保炮塔在360度旋转时，炮管不会与车体后部的附属部件、随车工具发生碰撞，高射机枪的俯仰、旋转范围也预留了足够的操作空间，不会与炮塔顶部的观瞄设备产生干涉。

　　从结构设计的逻辑来看，该模型采用分层装配的思路构建，行走机构、车体、炮塔、武器站、附加装甲分别作为独立子装配体，方便后续针对不同改进型号做结构迭代，比如更换不同的附加装甲配置、加装主动防御系统、调整车载武器站的布局时，只需要修改对应子装配体即可，不需要调整整车的基体结构。各部件之间的连接方式都按照实车的焊接、螺栓连接、铰接结构做了对应还原，比如侧裙板采用螺栓固定在车体侧支架上，方便战损时快速更换，履带板之间采用铰接结构，能够配合负重轮的运动完成履带的转动，悬挂摆臂与车体之间采用铰接连接，配合扭杆完成缓冲动作。

　　在实际装备应用场景中，这类高精度的三维结构模型可以用于装备教学、战术仿真推演、装备维修培训、改进型装备的前期方案验证，通过三维模型可以直观展示各部件的装配关系，在维修培训中可以模拟部件的拆解顺序，避免实车拆解过程中出现操作失误损坏部件；在方案改进阶段，可以基于现有模型快速加装新的观瞄设备、防护模块，验证新部件的安装空间是否充足，是否会影响现有设备的使用，大幅缩短改进方案的验证周期。模型中针对各部件的壁厚、安装孔位都做了符合工程实际的还原，不是单纯的外观曲面模型，能够支撑后续的结构强度仿真、重量配平计算等工程应用，比如可以通过模型直接提取炮塔的重量分布，验证炮塔旋转时的配平是否合理，避免出现偏重导致旋转机构磨损加剧的问题；也可以提取整车的重心位置，验证越野行驶时的纵向、横向稳定性，避免侧翻风险。
