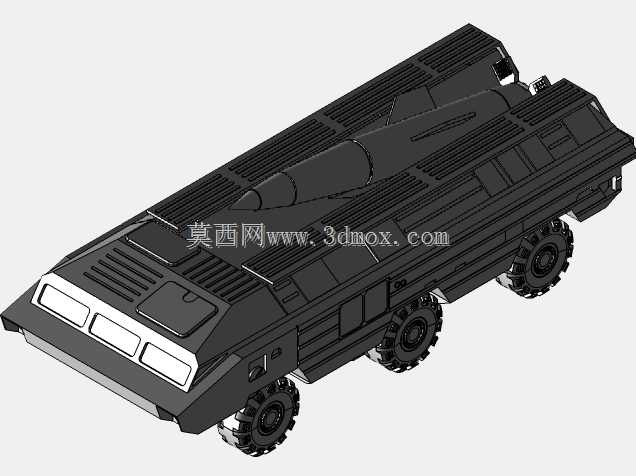

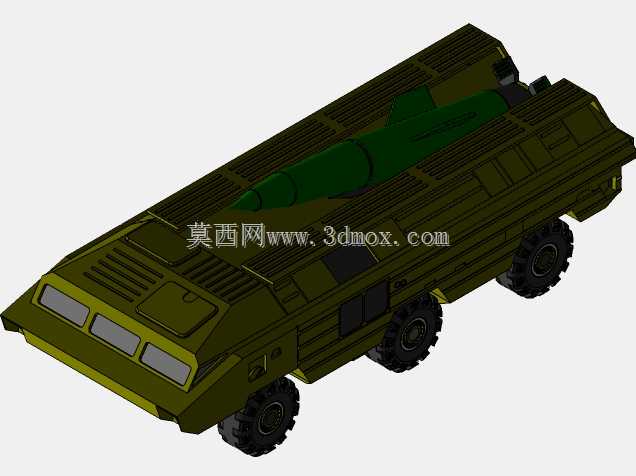

9K79圆点导弹运输起竖发射车三维结构

　　这款轮式战术导弹发射载具的三维结构，完整还原了载具底盘与上装发射系统的装配关系，建模过程中优先匹配了军用越野载具的通过性设计逻辑，所有行走机构的轮距、轴距参数均参考实车的越野通行边界设定，确保载具在起伏地形、泥泞路面通行时，底盘最低点与地面的间隙满足战术机动的通过要求，不会出现上装设备与地面凸起剐蹭的问题。载具的装甲车体采用倾斜面拼接设计，建模时对每一块装甲板的倾角都做了对应约束，既还原了实车的防弹外形设计，也预留了内部舱室的设备安装空间，车体前部的驾驶舱观察窗采用内嵌式安装结构，窗体与装甲板的贴合面做了密封止口设计，匹配军用载具的三防密封要求。上装的导弹发射舱采用整体式盖板结构，盖板的开合铰链位置、

　　支撑结构的受力点都在建模时做了运动干涉校验，确保盖板起竖打开时不会与车体尾部的附属设备、后轮轮拱发生运动碰撞，舱内的导弹固定支架采用适配弹体外形的弧形托座结构，托座的弧度与弹体圆柱段、锥段的外形完全贴合，固定绑带的安装位置对应弹体的重心分布区域，避免机动过程中弹体出现窜动、磕碰的问题。载具的行走系统采用多轴越野轮胎配置，每个车轮的悬挂行程都预留了足够的压缩、拉伸空间，匹配重载状态下的越野减震需求，轮胎的花纹深度、胎壁厚度都按照军用越野轮胎的参数做了等比例还原，轮毂的连接螺栓孔位、制动机构的安装位置都与底盘桥包的结构做了对应装配约束，不会出现装配错位的问题。从实际应用场景来看，这类载具主要承担战术纵深内的精确打击任务，

　　因此建模时对载具的外形轮廓尺寸做了严格控制，确保整车宽度、高度满足铁路运输、公路机动的限界要求，不需要额外拆解上装设备即可完成长距离战略投送。车体侧面的舱门、检修口位置都对应内部的动力舱、操控舱布局，每个舱门的开合角度、铰链位置都做了运动仿真校验，确保日常检修、设备维护时舱门可以完全打开，不会遮挡检修操作空间。车体顶部的散热格栅采用倾斜百叶窗结构，格栅的叶片角度既可以满足动力系统的散热通风需求，也能避免行驶过程中泥水、杂物直接灌入动力舱，格栅的开孔尺寸做了对应约束，防止大尺寸异物进入舱内损坏散热部件。载具的动力舱布置在车体前部，建模时预留了发动机、传动系统的安装空间，动力输出路径与底盘传动桥的连接位置做了同轴度约束，

　　确保动力传递路径的合理性，不会出现传动结构干涉的问题。上装发射系统的起竖机构采用液压驱动结构，液压缸的安装支点、伸缩行程都匹配导弹的起竖角度要求，起竖过程中弹体的运动轨迹做了全程干涉校验，确保弹体从水平存储状态转换到发射角度的过程中，不会与车体结构、发射舱盖板发生碰撞。车体尾部的驻锄结构采用可收放设计，驻锄的支撑面积、入土角度都匹配发射时的后坐力承载要求，建模时对驻锄的收放运动路径做了仿真，确保行驶状态下驻锄可以完全收回到车体尾部的收纳槽内，不会超出整车的外形轮廓，避免机动过程中与地面障碍物发生剐蹭。整车的外表面附件，包括车灯、牵引钩、扶手等小部件，都按照实车的安装位置做了等比例还原，每个附件的安装面都与车体表面做了贴合约束，不会出现悬浮、错位的问题，这些细节结构的还原可以直接用于战术仿真、装备展示类的场景应用，也能为同类型军用轮式载具的结构设计提供参考依据，建模过程中所有的装配约束都采用参数化设定，后续如果需要调整载具的轴距、上装尺寸，可以直接通过修改参数完成结构调整，不需要重新搭建基础模型，大幅提升同类型装备的建模效率。
