S-300防空导弹运输起竖发射车三维建模

　　本次建模的ZRK C-300防空系统载具，核心围绕要地防空、野战伴随防空的实际作战场景展开结构还原，作为远程防空体系的陆基机动发射单元，该类载具需要承担防空导弹的野外机动运输、阵地快速展开、发射后快速转移的核心职能，建模过程中优先还原了多轴重型越野底盘与导弹发射筒组的装配关系，兼顾了结构合理性与外形还原度。从实际用途来看，该型载具是防空作战体系中的火力投射节点，需要在无铺装路面的野战环境下完成长距离机动，依托多轴驱动底盘的高通过性，可在丘陵、戈壁、林地等多种复杂地形完成部署，到达预设阵地后可快速完成起竖、瞄准、发射流程，完成发射后可在短时间内撤离阵地，规避敌方反辐射打击，同时可伴随装甲集群完成机动防空掩护，拦截来袭的作战飞机、

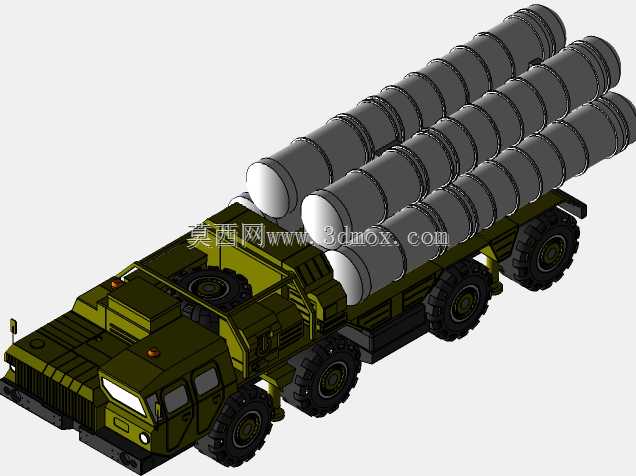

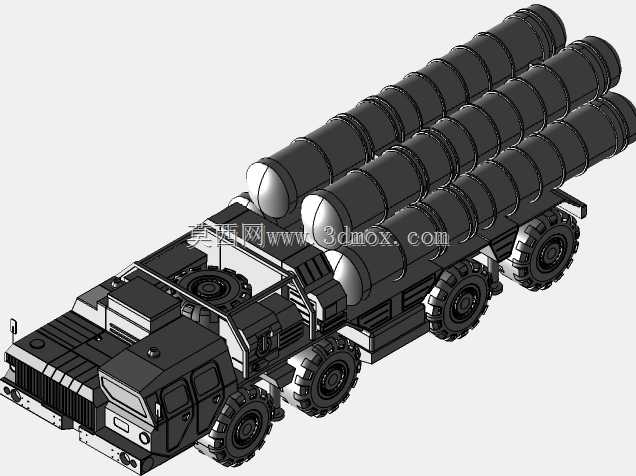

　　巡航导弹、战术弹道导弹等空中目标。从功能特性的还原来看，建模过程中拆分了底盘行走系统、驾驶室总成、车载备弹发射筒组、车载辅助设备四个核心模块，底盘部分还原了八轮重型越野底盘的悬挂结构、轮胎层级、车架承载结构，匹配了防空导弹载具的重载需求，单车载弹量为三枚远程防空导弹，发射筒采用圆筒式密封储运发射一体化设计，建模时还原了发射筒的加强筋结构、端头密封盖、筒身固定抱箍的细节，发射筒与底盘之间的回转支撑、起竖液压机构的安装位置均参考实车装配关系预留了运动副间隙，可支持后续开展起竖动作的运动仿真。设计思路上优先遵循实车的结构逻辑，没有为了视觉效果随意调整部件比例，首先确定底盘的轴距、轮距参数，匹配重型越野车辆的接近角、离去角设计，

　　保证底盘的通过性符合军用车辆的设计规范，驾驶室采用平头双排舱室设计，预留了驾乘人员、操作号位的舱内空间，舱体外部的后视镜、灯具、防滑踏板、车载备胎的安装位置均按照实车布局还原，发射筒组的排布采用三筒并列倾斜固定的行军状态布局，筒身轴线与底盘纵梁的夹角符合行军状态的固定角度，避免超高超宽影响道路通行。外形尺寸与安装边界方面，建模时严格控制整车外廓尺寸，整车长度匹配多轴重型越野底盘的常规长度范围，宽度符合公路运输的限界要求，行军状态下整车高度满足铁路运输、公路涵洞通行的高度限制，各部件之间的安装间隙预留充足，比如轮胎与轮眉之间的跳动间隙、转向轮的最大转角空间、发射筒起竖时与驾驶室的安全距离都做了校核，

　　避免后续做运动仿真时出现部件干涉的问题，底盘下方的传动轴、分动箱、油箱等附属部件的排布也参考重型军用越野车的布局，没有出现结构穿模、布局错位的问题。针对结构设计从业者的参考需求，建模过程中所有的装配关系都采用实体装配而非面片贴合，比如发射筒抱箍与筒身的贴合面、底盘车架与上装回转平台的连接面、悬挂系统与车架的铰接点都做了配合约束，可直接导出用于结构强度分析的装配体文件，也可作为特种车辆设计、军用装备仿真的基础模型使用，模型的外观分色按照实车的军绿色涂装、发射筒的哑光深灰涂装做了区分，可直接用于渲染场景搭建，不需要额外调整材质分层。
