轮式多管火箭炮发射车三维结构设计

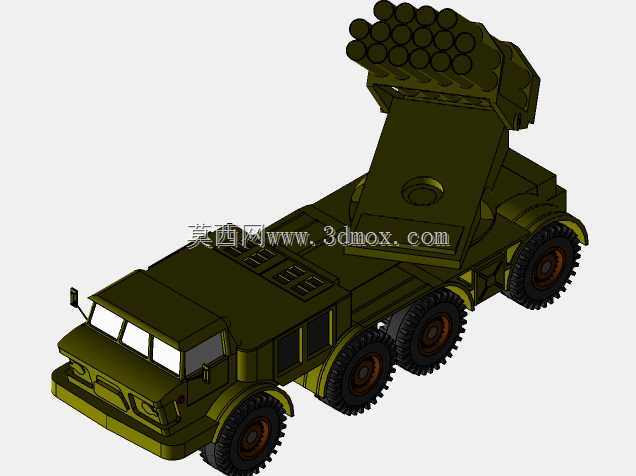

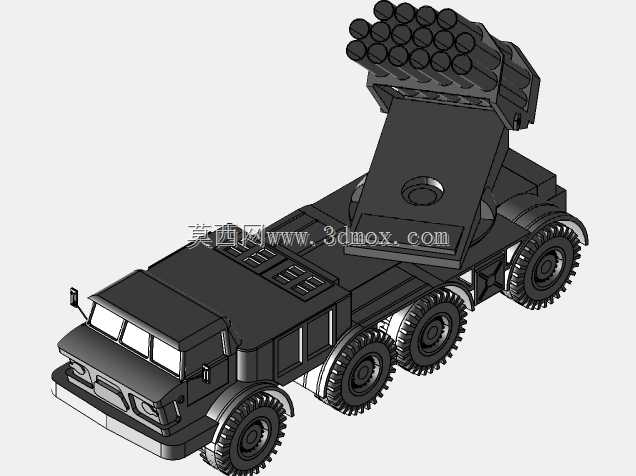

　　该模型还原的是陆战装备体系里的轮式自行多管火箭炮系统，这类装备在陆军合成部队的火力打击序列中承担面覆盖压制任务，主要用于对敌前沿集结的装甲集群、野战工事、兵力集结点、后勤补给节点实施大范围火力覆盖，相较于身管火炮，它能在短时间内投射大量弹药形成火力密度优势，依托轮式底盘的高机动性可实现快打快撤，规避敌方反火力打击。从结构设计逻辑来看，整套模型分为轮式越野底盘、回转基座、发射定向器组、俯仰调节机构几个核心模块，底盘采用8×8重型越野轮式布局，这种布局的设计初衷是兼顾公路机动速度与非铺装路面的通过能力，四个车轴的载荷分配经过匹配，能够承载发射装置满载弹药时的整备重量，同时抵消发射时产生的后坐冲击力，避免车体出现侧倾或者位移超差。

　　底盘的驾驶室采用平头双排结构，前风挡为分体式设计，既保证驾驶视野，也预留了足够的驾乘空间，可容纳炮班成员完成行军与作战转换操作，车身侧面预留了设备舱空间，用于布置火控终端、通信设备、弹药辅助装填机构的相关接口。上部的发射装置部分，定向管采用多排多层阵列排布，这种排布方式是在有限的炮塔回转半径内最大化搭载弹药数量，每根定向管都有独立的定位锁紧结构，保证火箭弹在行军过程中不会出现窜动，发射时能够按照设定的射向完成出管导向。俯仰机构连接在回转基座与定向器组之间，通过铰接结构实现发射角度的调节，调节范围覆盖最小射程到最大射程对应的射角区间，回转基座可实现360度全向回转，不需要调整整车朝向就能完成射向调整，大幅缩短射击准备时间。

　　在建模过程中，各部件的装配边界做了精准匹配，比如回转基座与底盘大梁的连接法兰位置，预留了螺栓安装的孔位布局，俯仰油缸的铰接点位置按照力臂最优原则设置，保证较小的油缸推力就能驱动满载的发射装置完成俯仰动作；轮胎的尺寸与轮拱的间隙按照越野工况的跳动量预留，避免在复杂路面行驶时轮胎与轮拱发生干涉；发射装置在行军状态下的俯角位置，刚好让定向器前端落在驾驶室后方的支撑架上，行军过程中不会因为路面颠簸造成装置晃动。这类装备的实际使用场景中，通常会在预设阵地或者临时展开阵地完成射击，从行军状态转换到射击状态的流程里，底盘会先放下驻锄稳定车身，之后回转机构调整射向，俯仰机构调整射角，完成参数装订后即可实施齐射，齐射完成后可快速收拢装置撤离阵地。

　　模型的结构细节还原了实际装备的功能逻辑，比如底盘侧面的登车踏板、驾驶室顶部的观察窗、发射装置侧面的线缆走线槽、轮胎的防滑胎纹结构，这些细节不是单纯的外观装饰，而是对应实际装备的使用需求：登车踏板方便炮班人员快速上下车辆，观察窗用于行驶时观察周边环境，线缆槽用于布设火控系统的信号线缆与供电线路，防滑胎纹保证在泥泞、松软路面的抓地力。在结构强度的设计考量上，发射装置的承力框架采用箱型焊接结构的建模逻辑，这种结构比单纯的板材拼接拥有更高的抗弯抗扭强度，能够承受多管齐射时的反复冲击载荷，底盘的大梁采用变截面设计，在承载集中载荷的位置做了加强处理，避免长期使用出现结构变形。定向管的内壁虽然在外观模型中没有做膛线细节，但管口的定位结构做了还原，保证火箭弹装填时能够快速对位，提高装填效率。整个模型的各运动部件都预留了合理的运动间隙，比如回转基座的转动面间隙、俯仰铰接处的转动间隙，既不会因为间隙过大造成结构晃动，也不会因为间隙过小导致转动卡滞，符合实际机械结构的设计公差要求。
