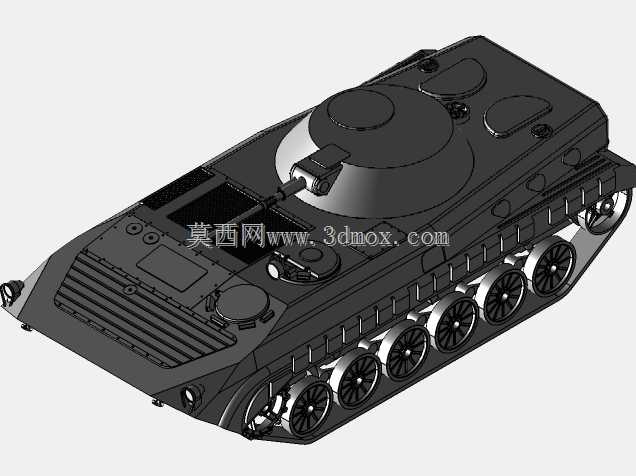

BRM1履带式装甲侦察车结构设计

　　这款履带式装甲侦察车的三维结构设计，首先围绕前沿战术侦察的核心作业场景展开，在野战环境下，这类装备需要承担前沿阵地敌情摸排、地形勘察、目标定位与前沿通信中继的任务，因此整体设计优先平衡了机动通过性、基础防护能力与侦察作业的拓展空间。从车体布局来看，整体采用焊接式装甲车体构型，首上装甲采用大倾角设计，既能够在同等装甲厚度下提升对轻武器弹药的防护效能，也能合理压缩正面投影面积，降低前沿侦察时的被发现概率。车体前部设置有动力舱预留空间，传动系统的布置匹配履带行走机构的动力输出需求，两侧的负重轮采用单轮缘挂胶结构设计，搭配扭杆式悬挂的安装位预留，能够在起伏地形、泥泞路面、浅滩等复杂通行场景下保证足够的接地附着力，同时缓冲路面冲击，保障车载侦察设备的工作稳定性。

　　炮塔部分采用低矮的卵型铸造构型设计，这种外形设计一方面能够减少炮塔正面的迎弹面积，另一方面也能为观瞄设备、武器站预留充足的内部安装空间，炮塔座圈的尺寸设计兼顾了人员进出通道与设备布线的需求，炮塔上预留的多个舱盖开口，分别对应车长观察、武器架设、信号天线安装的功能需求，在建模过程中对炮塔与车体的配合间隙做了精准控制，保证炮塔旋转时不会与车体上部的舱门、散热窗结构发生运动干涉。车体侧面的散热格栅结构做了细节还原，格栅的倾斜角度既能够满足动力系统的散热通风需求，也能避免大角度射入的流弹直接击穿散热结构损伤内部动力组件。

　　从安装边界的设计考量来看，整车的宽度控制在铁路运输、平板拖车运输的限界范围内，高度设计兼顾了空运空投的尺寸限制，履带的张紧机构预留了调节行程，能够在不同磨损状态下调整履带张紧度，避免行驶过程中出现脱轨故障。车体后部预留的载员/设备舱空间，可以根据任务需求加装不同类型的侦察设备，包括光学侦察吊舱、雷达侦察模块、电子对抗组件等，舱内的固定点位置按照通用车载设备的安装标准做了预留，不需要额外做结构改装就能完成不同任务模块的快速换装。行走机构的诱导轮、主动轮的齿形参数按照履带板的配合尺寸做了匹配设计，主动轮的轮齿与履带销的啮合间隙控制在合理范围内，既能够保证动力传输的效率，也能在泥沙进入啮合面时预留足够的排杂空间，降低野外环境下的行走机构故障概率。

　　在细节结构处理上，车体表面的把手、观察窗、牵引钩等附属结构都按照实际作业需求做了位置布置，前部的牵引钩结构做了加强筋设计，能够满足同吨位车辆的牵引救援需求，车体两侧的裙板结构预留了快速拆装的固定位，在丛林等狭窄地形通行时可以快速拆除裙板避免被植被剐蹭变形，在开阔地带作战时安装裙板能够提升对破片的防护能力。整车的重心位置经过布局优化，在爬坡、侧倾行驶时能够保证足够的稳定性，避免大角度姿态下出现侧翻风险，炮塔的旋转重心与座圈中心重合，降低旋转驱动机构的负载，提升炮塔转动的响应速度，满足前沿侦察时快速调整观瞄方向的作业需求。
