复古轮式牵引小型火炮结构设计

　　这款轮式牵引小型火炮的结构设计，最初是面向仿古场景陈设、历史教具复刻、影视道具制作等领域的需求展开，区别于实战化军用火炮的设计逻辑，整体在还原近代野战火炮外观特征的基础上，对结构做了适配民用场景的优化调整。从实际应用场景来看，该结构既可以等比例缩放后作为静态展示摆件用于国防教育展馆、历史主题展区的陈列，也可以按照1:1尺寸制作后用于文旅场景的沉浸式互动道具、历史题材影视拍摄的实物道具，部分简化结构的版本还可作为青少年科创实践的拼装教学载体，帮助学习者理解早期身管武器的机械传动与牵引结构逻辑。

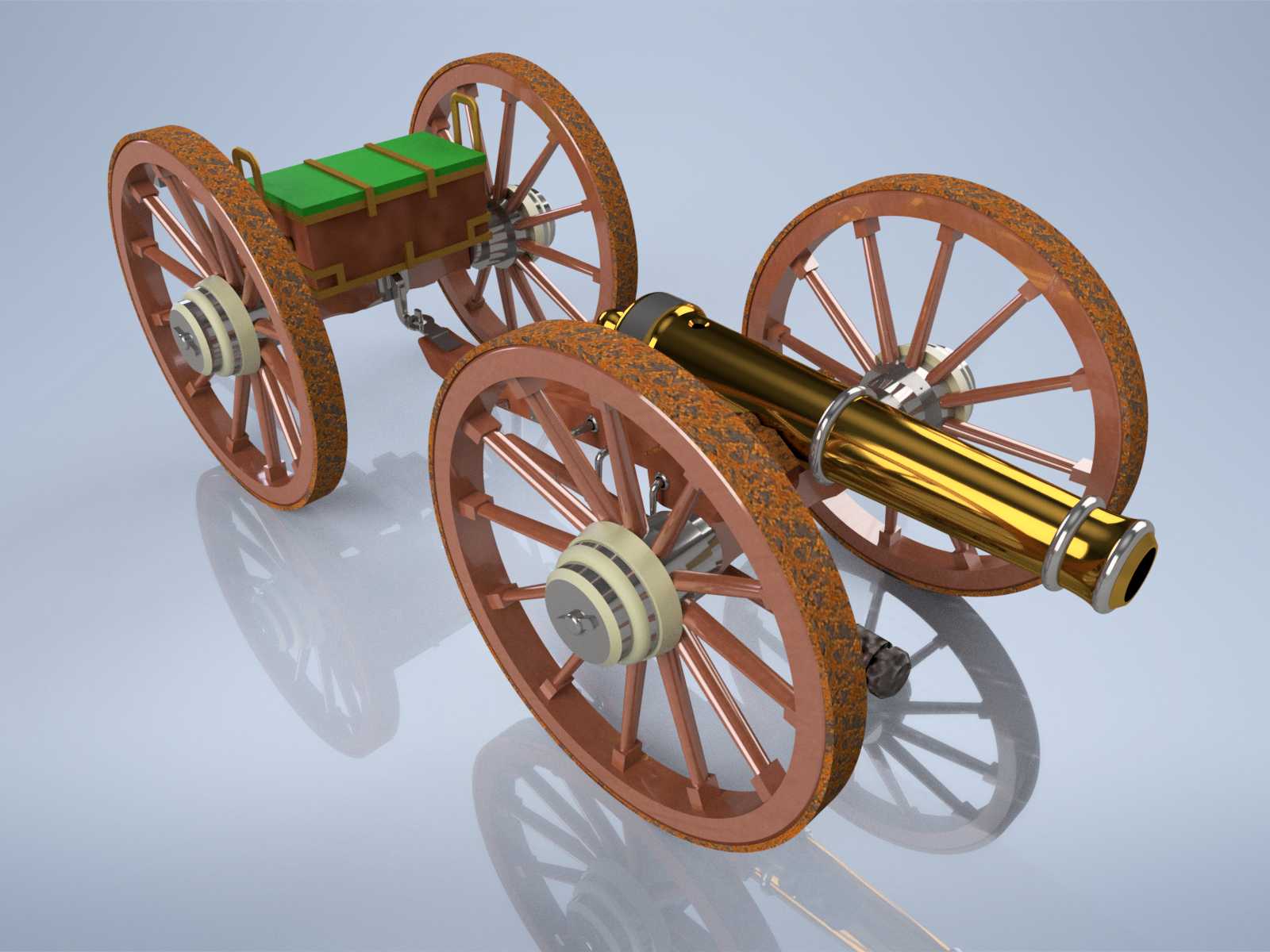

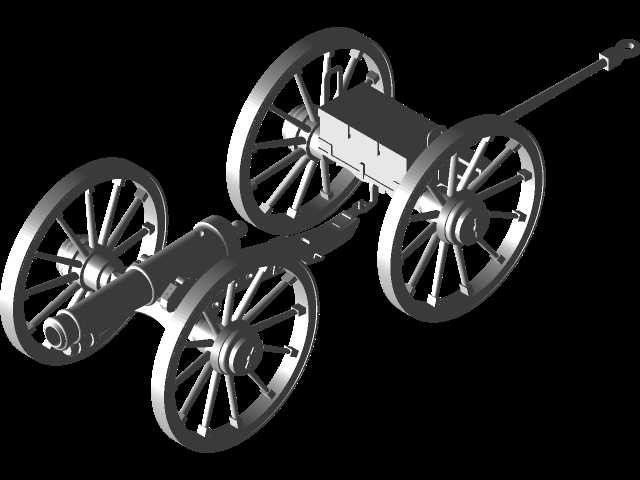

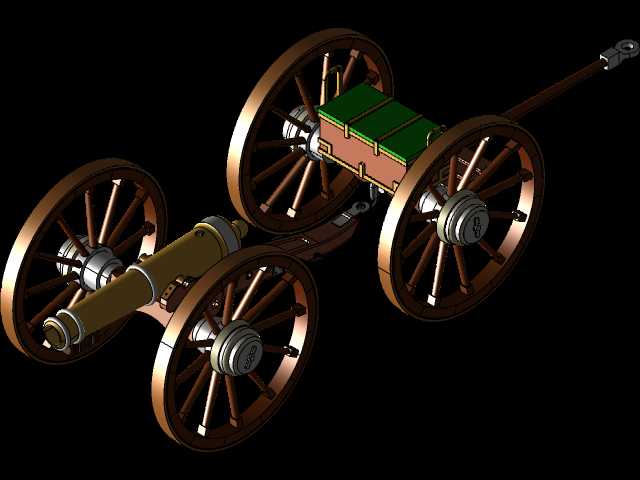

　　从功能特性来看，整套结构分为炮身、炮架、行走轮组、附属储具四个核心模块。炮身部分采用整段式金属质感身管设计，身管尾部设置了封闭炮尾结构，身管外壁布置了三道加固箍，既还原了早期铸铁火炮的加固工艺特征，也在模型结构上起到加强身管刚性、避免薄壁结构形变的作用；炮口位置做了加厚处理，还原了实战火炮炮口防形变的结构设计，身管与炮架的连接采用耳轴铰接结构，可实现一定角度的俯仰调节，适配不同展示场景的姿态调整需求，铰接位置设置了摩擦限位结构，调整到目标角度后可依靠摩擦力保持姿态，无需额外锁止件即可稳定固定。

　　炮架部分采用双纵梁拼接结构，梁体做了仿木质纹理的结构设计，前端设置牵引挂环，可与配套的前车结构或者牵引动力连接，实现短距离移动转运；炮架尾部设置了可收放的支撑尾撑，放置状态下尾撑接触地面，与两个行走轮形成三点支撑结构，保证整体放置的稳定性，避免侧翻，尾撑收起后可通过卡扣固定在炮架纵梁侧面，不影响牵引移动时的通行性。行走轮组采用了大直径辐条轮结构，轮辐为放射状直辐条设计，轮缘做了仿木质包铁的纹理处理，轮毂位置设置了仿金属轴套结构，轴套与轮轴之间预留了转动间隙，实际制作时可加装轴承实现顺畅转动，轮组的轮距经过反复校核，保证在15度以内的倾斜路面放置时不会发生侧翻，同时轮缘宽度做了适当加宽，降低对地面的压强，适配草地、石板路、硬化路面等多种展示场地的放置需求。

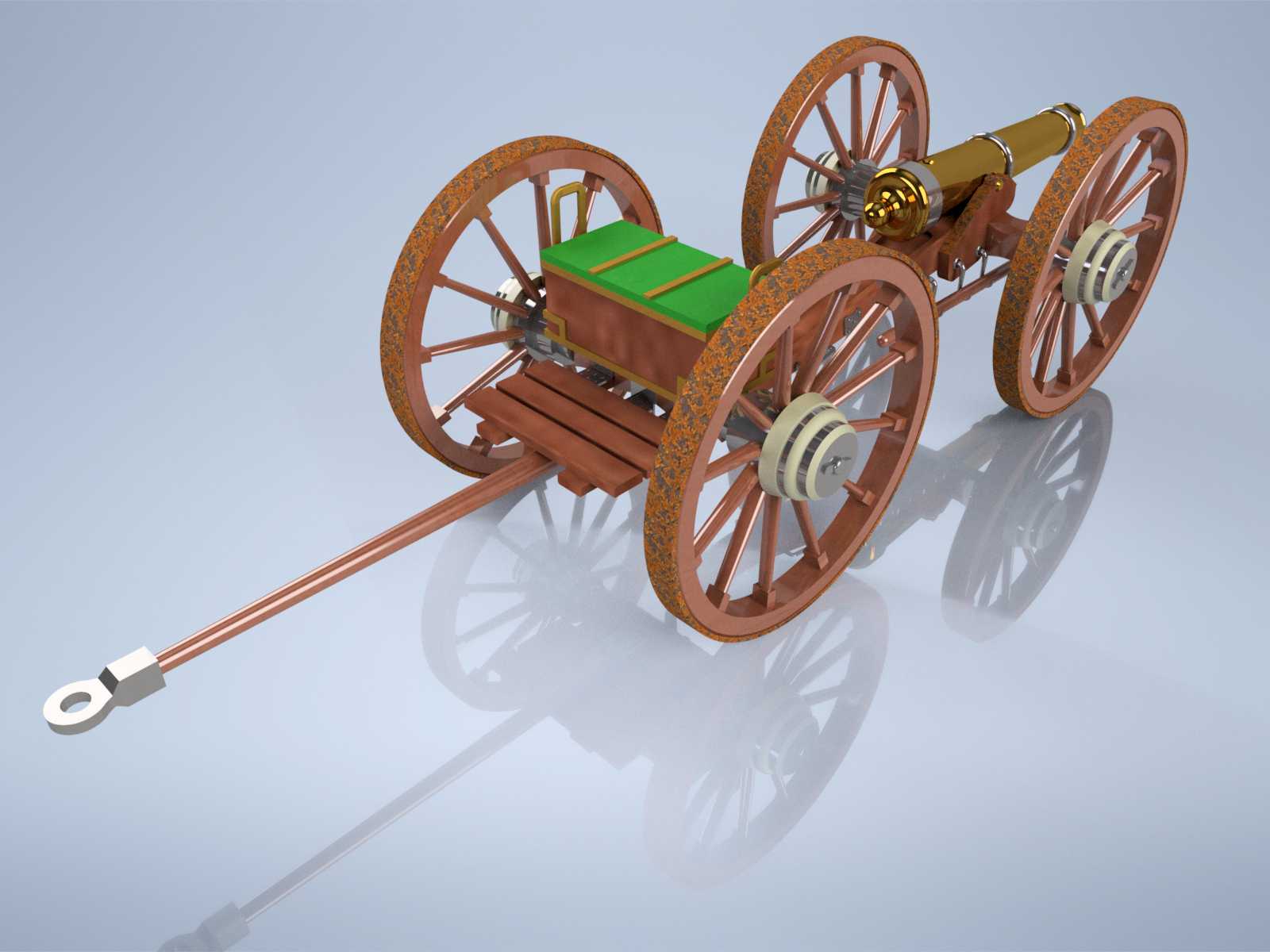

　　附属储具部分设计了独立的弹药箱结构，固定在炮架前端的纵梁上方，弹药箱采用仿木质箱体加金属包角的设计，箱盖设置了两道仿皮带捆扎结构，还原了早期火炮随炮携带弹药的储放形式，箱体与炮架之间采用螺栓固定结构，可拆卸分离，方便单独做细节涂装或者结构调整。

　　设计过程中，首先确定了整体的比例基准，以轮径作为尺寸链的核心基准，炮管长度、炮架长度、弹药箱尺寸均围绕轮径做比例匹配，保证整体外观协调，避免出现比例失调的问题；结构建模时优先采用参数化草图驱动的方式，对轮辐、炮管加固箍、炮架纵梁等重复或者对称结构做阵列处理，方便后续根据不同的展示需求调整整体缩放比例，不会出现结构变形的问题。安装边界方面，整套结构在牵引状态下的总长度、总宽度、总高度均按照常规室内展馆门宽、货运车辆车厢内径做了适配校核，1:1比例制作时可顺利通过常规宽度的门洞，也可装入普通4.2米货运车辆进行跨场地转运；静态放置时的支撑点间距经过计算，重心落在三个支撑点围成的三角形区域中心位置，即使受到轻微外力碰撞也不会发生倾覆。

　　细节处理上，所有结构的棱角位置都做了小圆角过渡，既还原了老式木质、铸铁构件的加工工艺特征，也避免了实体制作后尖锐棱角带来的安全隐患，适合面向公众开放的展示场景使用；各活动部件的配合间隙按照3D打印、金属铸造、木质加工等不同制作工艺的公差带做了预留，不管是采用哪种工艺制作实体，都能保证活动部件的动作顺畅，不会出现卡滞或者间隙过大松旷的问题。
