手动铜管折弯成型工装结构设计

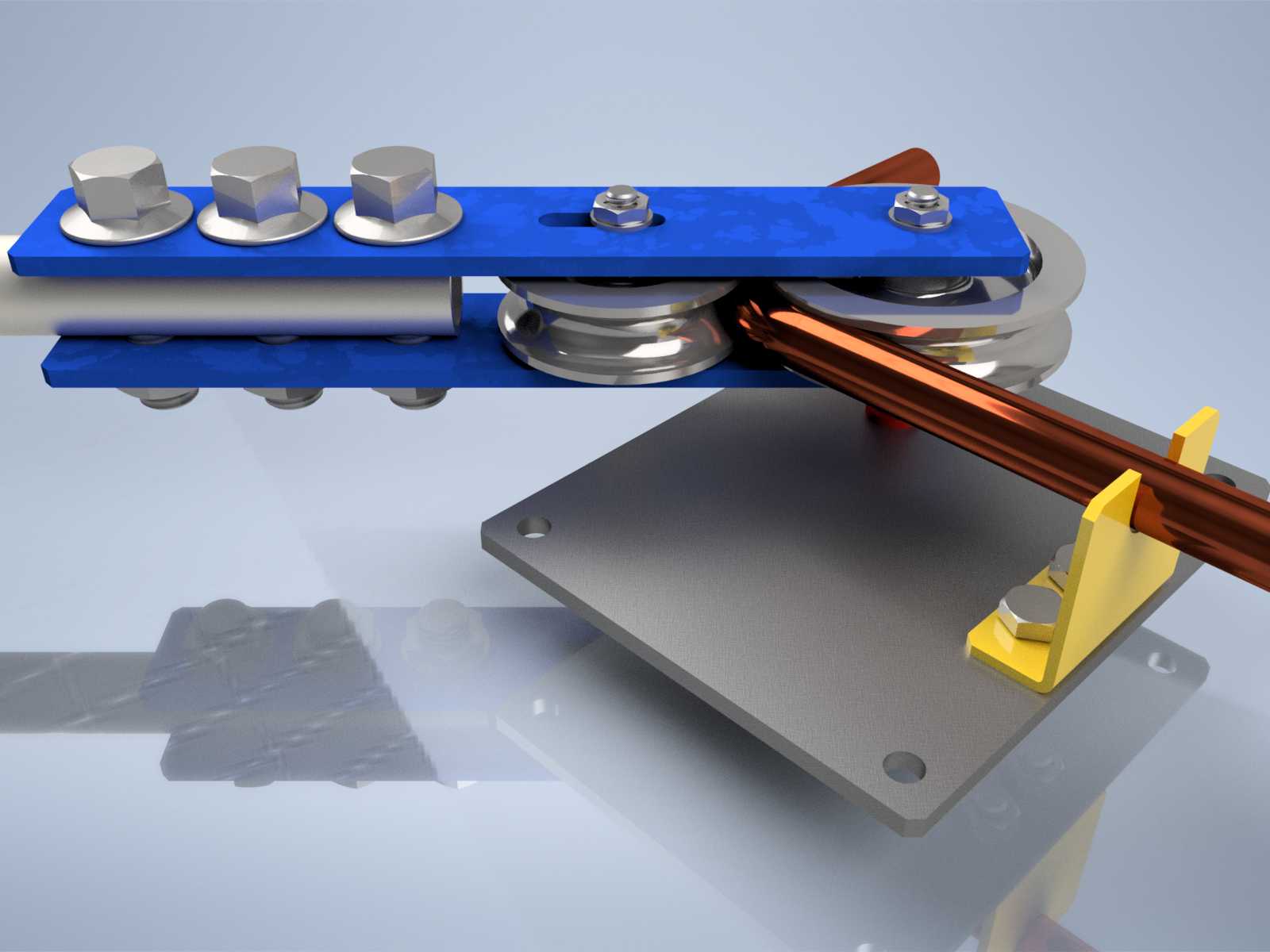

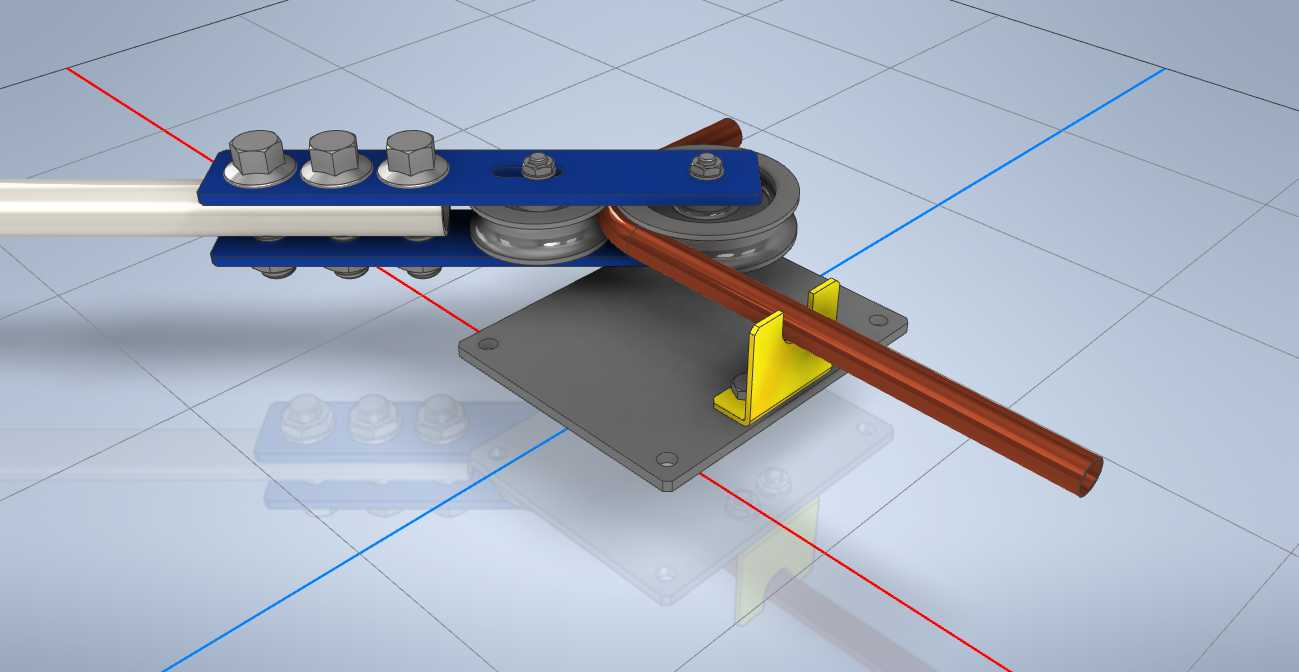

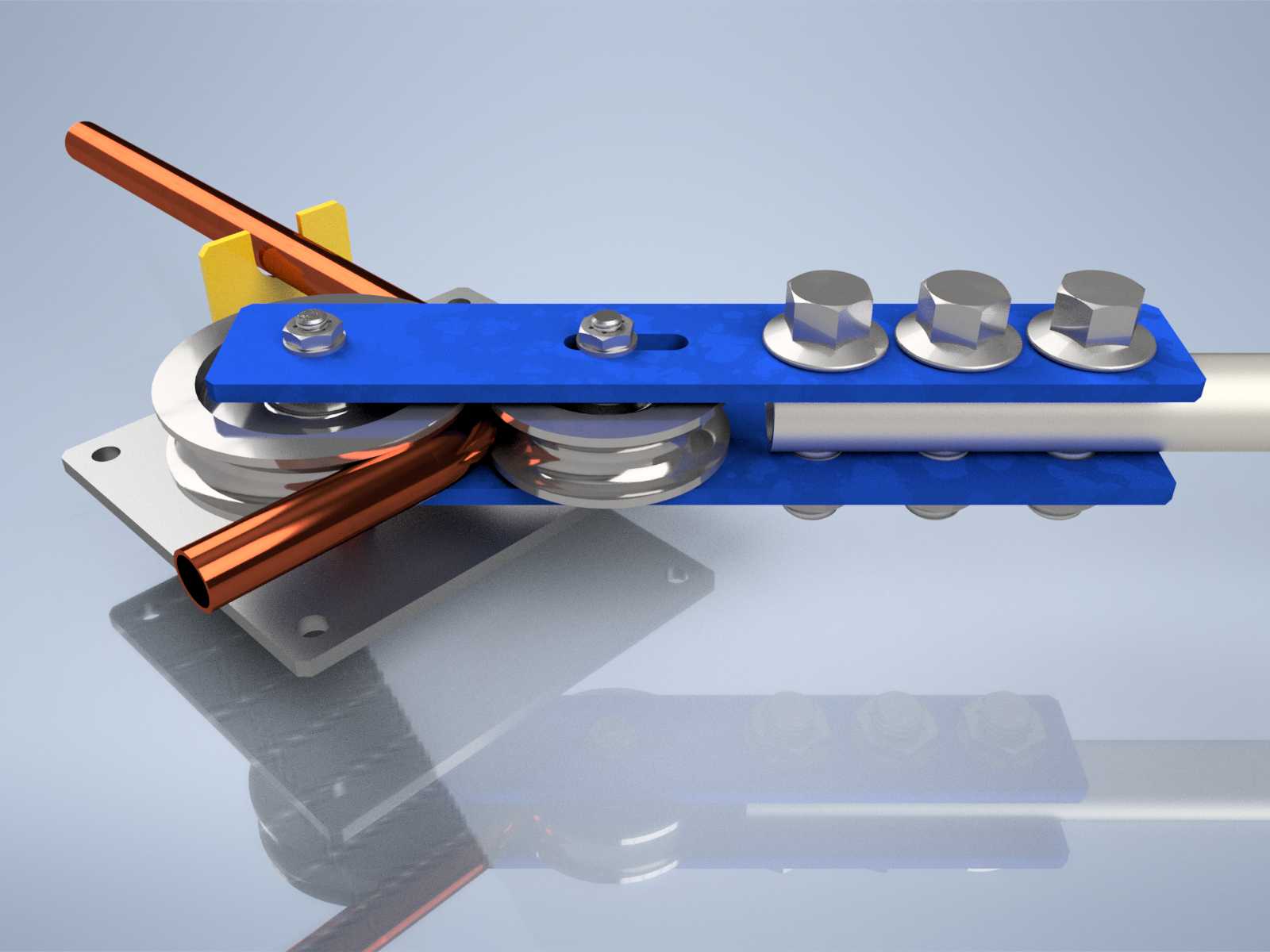

　　在制冷管路、小型液压回路、电气布线的现场加工场景中，小直径紫铜管、薄壁铝管的小半径折弯一直是一线装配的痛点——直接用手弯折容易出现管壁凹瘪、弯折处截面变形导致通径缩小，用大型弯管机又受限于管路预装位置、小批量加工的成本问题，这类手动弯管折叠工装的出现，刚好填补了现场小规格管材弯折作业的设备空白。这套工装的核心作业逻辑，是通过定半径成型轮作为弯折内支撑，配合多组导向压轮约束管材的走料路径，让管材在弯折过程中始终保持圆形截面，避免薄壁管弯折时出现的失稳凹坑。从结构布局来看，底座采用平板式安装设计，四个安装孔位分布在底座边角，可直接通过螺栓固定在工作台面或者便携式支架上，整体安装边界控制在长200mm、宽80mm的矩形范围内，

　　不会占用过多工位空间，适合在装配流水线旁、售后维修现场这类空间有限的区域使用。成型轮的半径根据常用6mm、8mm紫铜管的最小弯折半径设计，轮槽深度刚好匹配管材外径，弯折时管材内壁贴合成型轮圆弧面，外侧由压轮提供持续的径向约束，整个弯折过程中管材的变形区域被严格限制在成型轮的圆弧段，不会出现非弯折区域的管材变形。导向压轮采用同轴心布置的多组槽轮结构，槽轮的圆弧面和管材外径完全贴合，在弯折作业时，压轮既可以沿着底座上的长圆孔调整位置，适配不同壁厚、不同材质管材的压紧力需求，也能在弯折过程中随着管材的进给自由转动，减少管材表面的划伤，避免铜管表面的氧化层破损影响后续焊接质量。手柄端的黄色挡块是管材的轴向定位结构，

　　作业时只需要将待弯折的铜管从工装一端穿入，直到管端抵住挡块，就可以确定弯折段的长度，不需要额外的划线测量，能大幅提升批量弯折时的尺寸一致性。整个弯折动作不需要额外的动力源，只需要扳动管材绕成型轮转动，就能完成0到180度范围内任意角度的弯折，作业人员经过简单培训就能掌握操作要点，弯折后的管材圆弧段光滑无褶皱，通径损失控制在5%以内，完全满足制冷管路、润滑回路对管路通径的要求。从设计细节来看，所有和管材接触的轮槽都做了抛光处理，表面粗糙度控制在Ra1.6以下，避免硬接触划伤管材表面；底座上的长圆孔调节结构，让压轮的位置可以根据管材的实际外径做微调，即使是壁厚略有偏差的管材，也能通过调整压轮间隙获得合适的压紧力，

　　不会出现压得过紧导致管材表面压痕，或者压得过松导致弯折时管材窜动的问题。成型轮和底座之间采用销轴连接，销轴和轮体内孔之间加装了滑动衬套，长期使用后如果成型轮出现磨损，只需要更换对应规格的成型轮，不需要更换整个工装，大幅降低了工装的维护成本。在实际的生产线应用中，这类工装常被布置在冰箱、空调的制冷管路预装工位，工人可以快速完成不同角度的铜管弯折，不需要来回搬运管材到大型弯管设备旁，单工位的作业效率能提升40%以上；在售后维修场景中，这类小型工装可以随维修工具包携带，在现场完成管路的定制弯折，不需要提前预制大量不同角度的管路备件，减少了备件库存的占用。和电动弯管设备相比，这套手动工装没有动力部件，不存在电气故障风险，在潮湿、有防爆要求的作业场景中也能安全使用，整体结构没有易损的电子元件，只要定期清理轮槽内的金属碎屑、给转动销轴加注少量润滑脂，就能保持长期稳定的作业精度。
