手提式5加仑密封储液容器结构设计

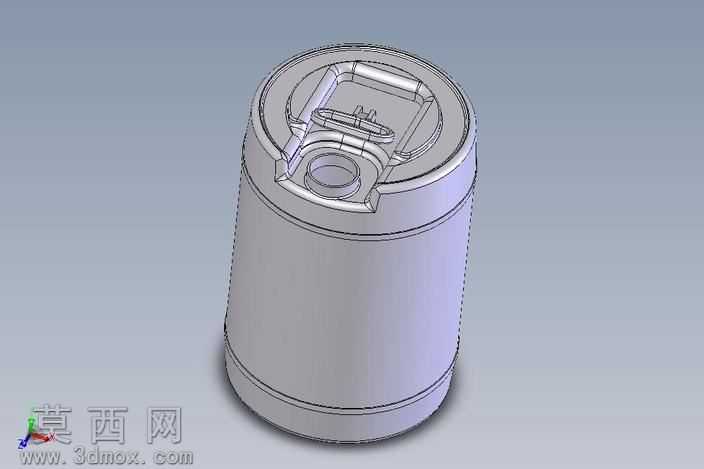

本作品为手提式5加仑密封储液容器的三维参数化建模成果，建模过程依托三维设计软件完成全参数化特征构建，整体遵循工业级储液容器的结构设计逻辑，兼顾密封性能、便携搬运与堆叠适配的多重使用需求。建模阶段首先以回转体特征构建容器的圆柱型主体桶身，桶身底部设计有环形加强凸缘，既可以提升桶体放置时的结构稳定性，避免底面直接接触放置平面造成磨损，也能够适配堆叠放置时的定位需求，提升仓储堆叠的适配性。桶身上部设计有一体化的环形加强筋结构，用于提升桶身的抗形变能力，避免盛装液体后桶壁受内压或外力挤压出现变形渗漏的问题。顶部密封结构是本次建模的核心部分，首先构建与桶身一体成型的桶口基座，基座上设计有内嵌式密封槽结构，用于放置密封胶圈实现端面密封，避免液体渗漏；桶盖部分采用卡扣式快装结构设计，建模时精准构建了盖体与桶口的配合卡扣特征，同时在盖体上集成了一体式手提把手，把手采用符合人体工学的弧形内凹设计，建模时对把手的过渡圆角做了精细化处理，避免尖锐棱角造成搬运时的硌手问题，同时在盖体上预留了小型加注口结构，无需完全开启大桶盖即可完成小流量液体加注，适配日常油料、液态物料的分装取用需求。渲染阶段采用哑光工程塑料材质模拟桶身主体，对密封配合面做了轻微的高光处理以体现结构的配合精度，整体采用等轴测视角渲染，清晰呈现容器的整体外观与顶部结构细节。设计思路上围绕5加仑标准容积的盛装需求，在保证结构强度的前提下尽可能简化冗余结构，一体化的桶身与顶部把手设计减少了额外配件的装配需求，卡扣式密封结构无需额外工具即可完成开合操作，既可以用于液态生产物料的周转存储，也可以适配户外作业的油料、饮用水等液态物资的便携储运需求，整体结构无复杂异形曲面，建模特征逻辑清晰，可直接用于后续的结构验证、开模生产参考或装配模拟使用。
