六孔圆形压力板工业结构设计

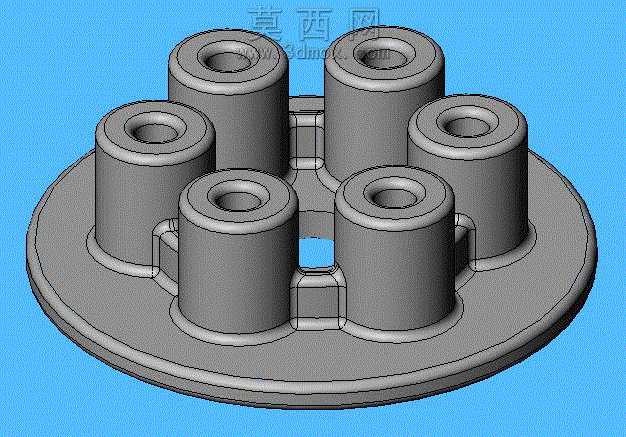

本作品为工业承压场景使用的压力板结构，采用三维参数化建模方式完成整体设计，建模过程中以圆形底座为基础载体，首先绘制底座的外圆轮廓与厚度参数，确定整体承载的基准平面，再根据受力均匀分布的设计原则，在底座圆周方向等角度排布六个带中心通孔的圆柱凸台，每个凸台与底座的衔接位置都做了圆角过渡处理，避免应力集中导致的结构失效。凸台之间设计有径向连接筋结构，筋条同时衔接相邻凸台与中心区域，既提升了整体结构的刚性，也减少了不必要的材料冗余，中心区域预留方形镂空结构，可适配安装定位或管路穿过的使用需求。建模阶段对所有配合面做了公差预留设计，凸台的中心通孔尺寸按照通用紧固件的安装标准设定，可直接适配对应规格的螺栓或导向轴，底座的下表面做了平面度约束，保证安装时与承载面的贴合度。渲染阶段采用哑光金属材质模拟铸铁或硬质铝合金的加工质感，背景选用高对比度的蓝色突出结构轮廓，通过光影调整清晰展现各部分的衔接关系、圆角过渡细节与镂空结构的形态。设计思路围绕承压均匀性展开，六个凸台的排布方式可将施加的压力均匀分散到底座整体，避免局部受力过大产生形变，连接筋的厚度经过受力模拟优化，在保证结构强度的前提下尽可能降低整体重量，中心镂空设计兼顾了安装便利性与轻量化需求，整体结构无冗余特征，所有转角位置都做了工艺圆角处理，既符合机械加工的工艺要求，也能有效消除应力集中点，提升零件的使用寿命。该压力板可适配工装夹具、液压设备、压装工位等多种工业场景的使用需求，建模过程中所有特征均保留参数化历史，可根据实际使用的压力参数、安装尺寸快速调整凸台高度、底座直径、筋条厚度等关键尺寸，快速衍生出适配不同工况的变体结构。
