循环试验设备周转存储移动托架结构

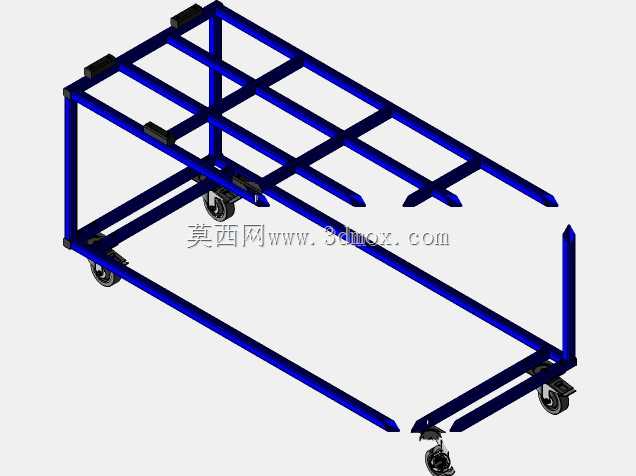

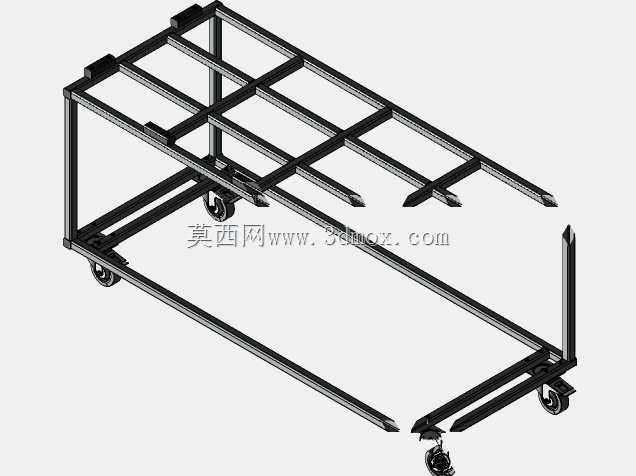

　　在环境可靠性试验车间的日常运维场景中，这类带脚轮的框架式托架是衔接试验工位、暂存区域与维修区的核心辅助承载结构，主要承担循环试验类设备的短距离转运、静置存储以及检修作业支撑功能，区别于通用平板推车，该结构完全针对循环试验设备的外形特征与运维需求做了适配设计。从实际使用场景来看，循环试验设备多为长方体柜体结构，自身重量集中在底部框架区域，常规平板推车承载时容易出现设备滑动、边角磕碰的问题，且检修时需要额外垫高才能操作底部管路与电气接口，这款托架的设计刚好解决了这些痛点。框架主体采用矩形钢管拼焊成型，整体为开放式长方框架结构，没有设置封闭台面，上层框架的横梁排布完全匹配循环试验设备底部的安装孔位与加强筋位置，

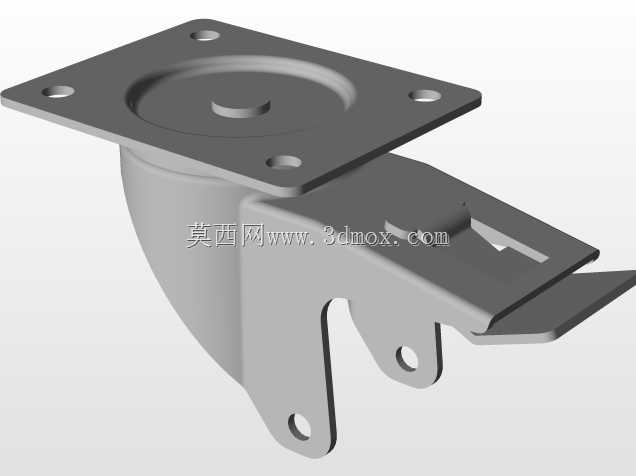

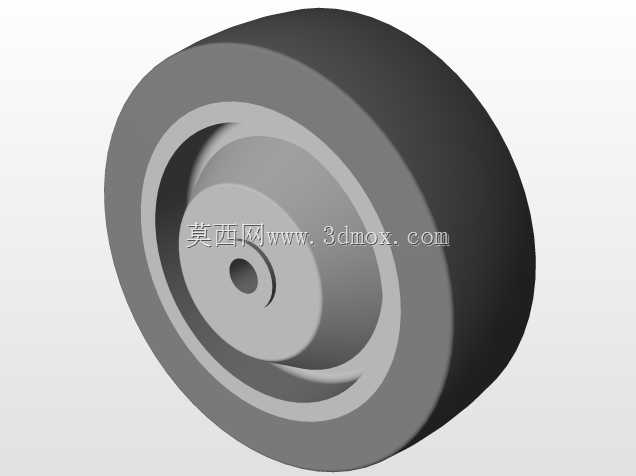

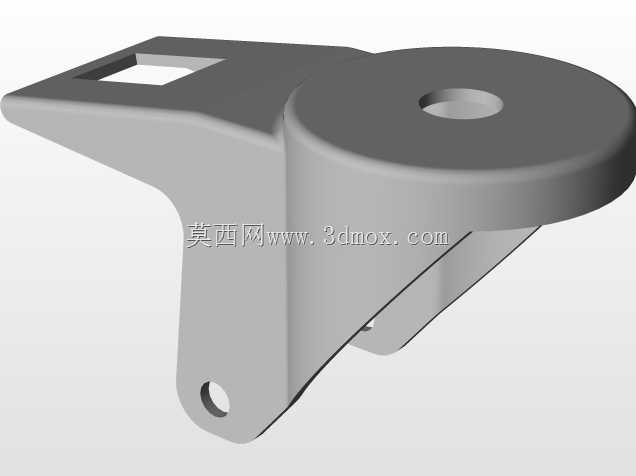

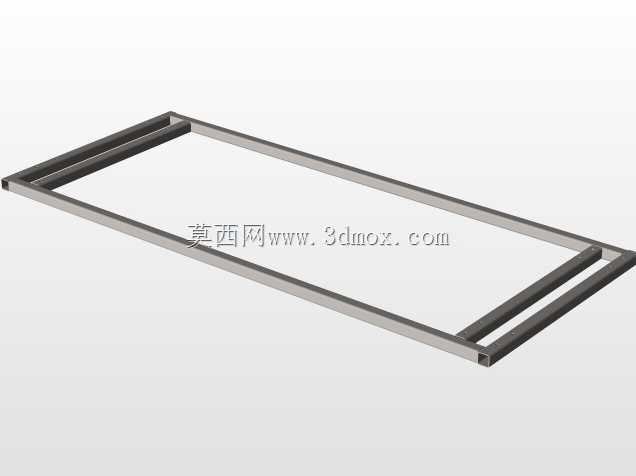

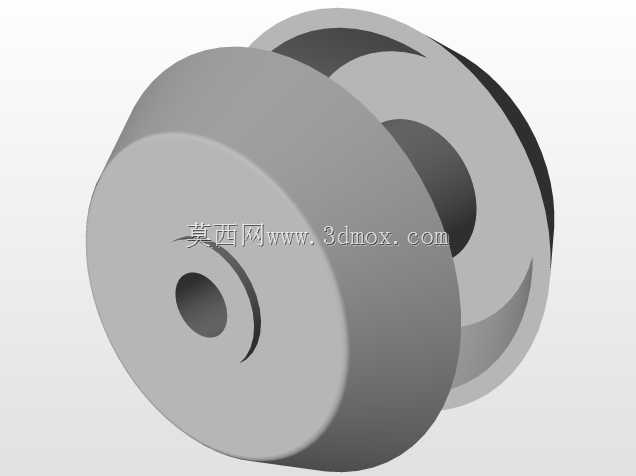

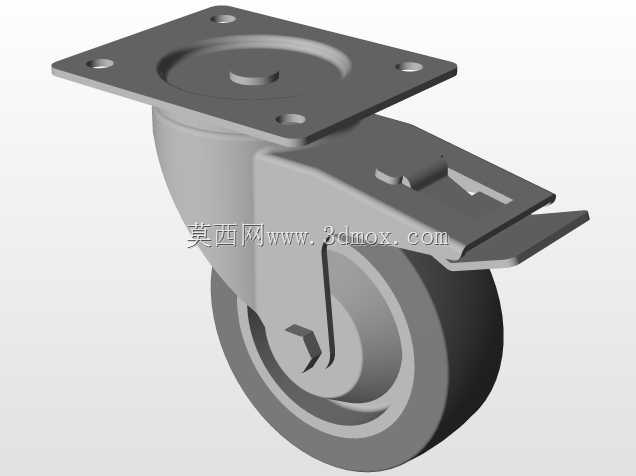

　　设备落位后可通过边角的黑色限位块完成定位，无需额外绑带就能避免转运过程中的横向窜动，限位块采用硬质耐磨材质，接触设备底部边角时不会刮掉设备表面的喷涂层。底部的四根纵向承力梁直接延伸至框架端部，没有做封板处理，一方面是为了降低整体自重，减少推动时的人力负载，另一方面是在设备落位后，底部的接线端口、管路接口完全暴露在框架空隙中，运维人员不需要将设备从托架上卸下，就能直接完成线路插拔、管路检漏等常规检查作业，大幅缩短日常点检的操作时间。底部四个角位安装了万向脚轮，其中两个带刹车止动结构，在转运过程中脚轮的转动半径完全控制在框架投影范围内，不会在经过车间通道的轨道缝隙、地面线槽时出现卡滞，停驻在检修工位时踩下刹车就能完全固定框架位置，

　　不会因为检修时的外力施加出现移位。设计阶段充分考虑了安装边界与尺寸适配，框架的整体宽度比常规循环试验设备的底部宽度宽出80mm，预留出侧边操作的手部空间，长度方向比设备深度长出150mm，端部留出的延伸段可以临时放置检修工具、更换的零配件，不需要额外搭配工具盒。框架的上层承载面高度设置为350mm，这个高度刚好匹配成年操作人员站立时的手部操作高度，检修设备底部部件时不需要过度弯腰，降低长时间作业的疲劳感；底部横梁距离地面的高度为120mm，既可以避免车间地面的积水、积尘接触到设备底部，也能适配常规手动液压叉车的叉齿高度，需要长距离转运时可以直接用叉车连同托架和设备一起叉起，不需要额外吊装。框架的竖向立柱只在三个方向设置，

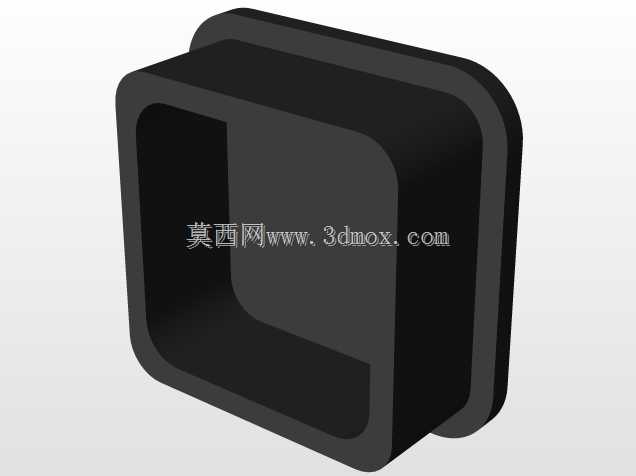

　　其中一个长边完全留空，当设备需要从托架上卸下时，可以直接从留空的侧边平移推出，不需要从端部吊装，适配车间内没有重型吊装设备的维修区域使用。焊接位置全部做了打磨去毛刺处理，所有管材的端部都加装了塑料封盖，避免转运过程中划伤操作人员或者碰撞到周边的试验设备。在日常存储场景中，该托架可以直接作为设备的长期存放底座，多层叠放时上层托架的脚轮可以嵌入下层框架横梁的预留定位槽内，不会出现滑移倾倒，充分利用车间的垂直存储空间。结构受力层面，每根横梁的壁厚都经过承重校核，满载状态下框架的最大挠度控制在1mm以内，长期承载不会出现横梁变形、焊缝开裂的问题，脚轮的单轮额定载荷满足满载时的承重冗余要求，即使在车间地面有3度以内的坡度时，也能稳定推行不会出现过载损坏。
