异形开槽锁紧螺母结构三维设计

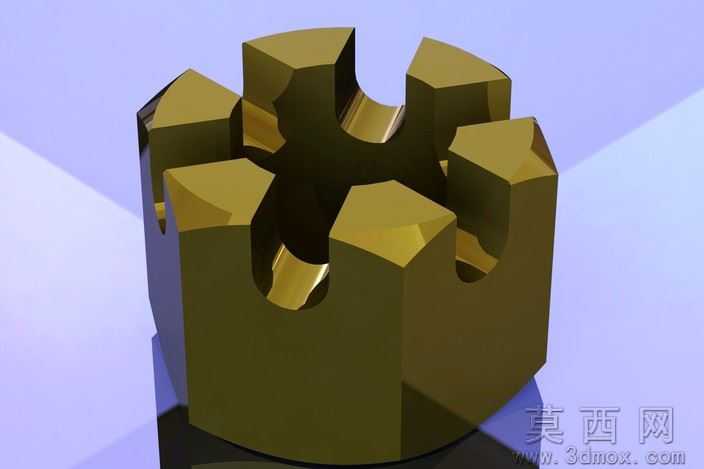

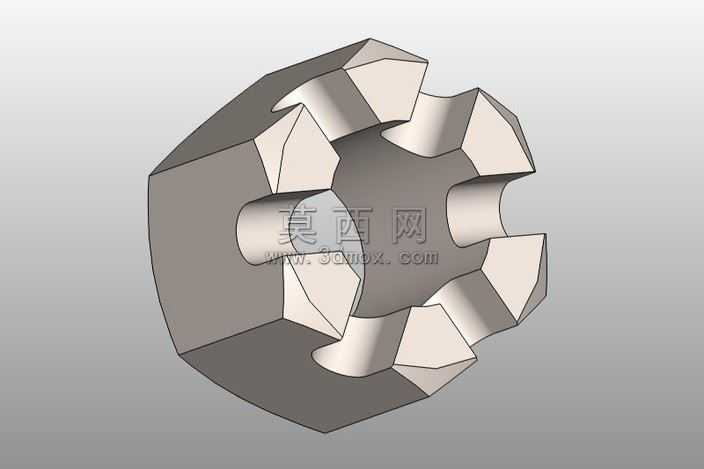

本作品为异形开槽锁紧螺母的三维建模设计，建模过程中首先基于机械紧固件的功能需求确定整体轮廓基准，采用多边形外廓作为主体外形，相比常规六角螺母增大了外部施力接触面，可适配专用扳手实现大扭矩锁紧作业，避免常规螺母在高频振动工况下出现打滑松脱的问题。建模阶段先绘制主体截面草图，通过拉伸命令生成螺母基体，再针对内孔的配合需求完成内螺纹基准面的结构预留，重点处理周向均匀分布的六个开槽结构：每个开槽采用异形曲面过渡设计，槽体侧壁设置倾斜导向面，既可以配合配套的锁止销件实现周向防转，也能在装配时为卡装部件提供精准的定位空间。外廓的棱角处做了微小的倒角过渡处理，避免零件在加工、装配过程中出现锐边划伤的问题，同时也能降低热处理环节的应力集中风险。材质设定上选用常用的合金结构钢作为基础材质，渲染时赋予金属哑光质感，对开槽的配合面做轻微的高光处理，清晰区分加工面与非加工面的视觉差异，直观展现零件的结构细节。结构设计上兼顾了锁紧可靠性与装配便捷性，内孔的圆弧过渡区域做了壁厚均匀性校验，确保零件在承受轴向锁紧力时不会出现局部应力过载的问题，周向开槽的分布角度经过精准阵列计算，保证任意角度下锁止件都能顺利卡入槽内，无需反复调整螺母的旋转角度。整体建模过程严格遵循机械零件的设计规范，所有结构尺寸都预留了合理的加工公差区间，既可以直接用于后续的工程图导出、数控加工编程，也能作为机械原理教学的演示模型，帮助理解异形锁紧螺母的防松原理与结构特点，模型的曲面过渡顺滑，无碎面、破面等建模缺陷，可直接导入各类三维软件进行装配验证、运动仿真等后续操作。
