拆分套管耦合管件结构三维设计作品

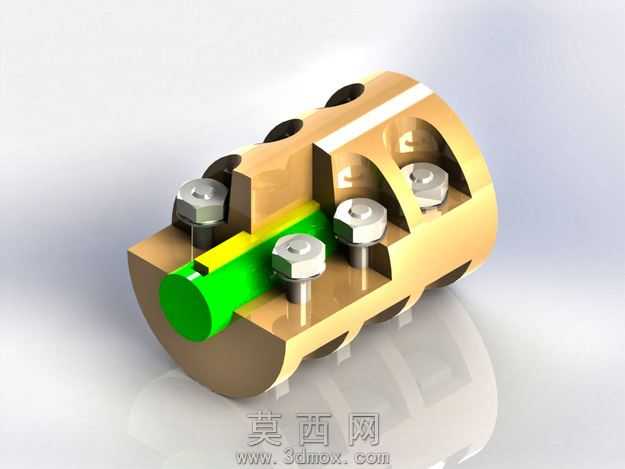

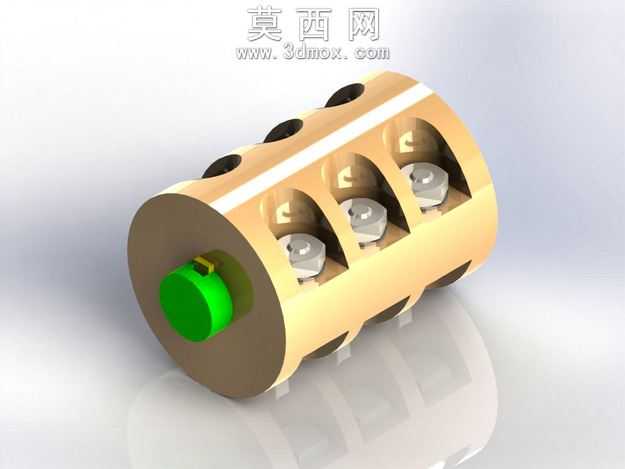

本作品为管路连接领域的拆分套管耦合构件三维设计，整体建模过程严格遵循机械设计规范，首先通过草图绘制确定构件的圆柱主体基准轮廓，以中心轴线为建模参考，依次完成主体外圆柱面、两端环形端面的基础特征搭建，保证整体回转结构的同轴度公差符合管路配件的装配要求。建模过程中针对主体侧壁的多组镂空视窗结构，采用拉伸切除命令完成特征生成，每个视窗的弧形轮廓与圆柱面做相切约束，避免出现尖锐棱角与应力集中点，视窗内部的锁紧构件单独建模后，通过配合约束装配至对应腔体内，清晰展示内部锁紧组件的排布逻辑，沿主体轴向等距排列的四组锁紧单元，每组均包含六角锁紧块与定位卡槽结构，建模时对六角块的棱边做了0.2mm的倒角处理，还原实际五金零件的加工工艺特征。主体端部的绿色连接端采用单独的实体特征建模，与主体端面做同轴配合，端部的黄色卡扣结构通过扫描特征生成，精准还原快拆式连接的卡扣形态。材质渲染阶段，主体金属部分采用黄铜质感材质，调整金属粗糙度参数至0.15，反射强度设置为0.7，还原铜质五金件的温润金属光泽，同时添加细微的表面颗粒纹理模拟实际金属加工的拉丝质感；端部绿色部件采用硬质工程塑料材质，粗糙度设置为0.3，反射度调低至0.2，区分金属与非金属部件的视觉差异；内部锁紧块采用镀锌钢材质，调整冷色调金属反光效果，与黄铜主体形成明确的材质区分。场景渲染采用柔和的影棚布光，主光源从构件左上方45度角入射，补光从右侧补充暗部细节，底部添加柔和的反光板效果，呈现构件放置在光滑台面的真实倒影，整体光影过渡自然，无过曝或死黑区域，清晰展现构件的外部轮廓与内部结构细节。设计思路上，该拆分套管耦合结构主要用于多管路的并行连接与快速拆分，镂空视窗的设计既可以直观观察内部锁紧件的就位状态，也能减轻构件整体重量，端部的快拆卡扣结构可实现无工具快速拆装，沿轴向排布的多组锁紧单元可同时对接多根对应规格的管路，相比传统单路套管接头，集成度更高，适合紧凑空间内的管路布设场景，建模过程中所有配合间隙均按照实际五金配件的装配公差设置，保证模型可直接用于后续的装配验证与3D打印样件制作，整体结构无建模错误，特征树逻辑清晰，各部件可单独拆分编辑，方便后续根据实际管路规格调整尺寸参数。
