U型铰接连接吊耳结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1205379
  • U型铰接连接吊耳结构设计
  • U型铰接连接吊耳结构设计
  • U型铰接连接吊耳结构设计
  • U型铰接连接吊耳结构设计

该U型铰接连接件在各类需要往复摆动、相对转动的机械传动与承重连接场景中应用广泛,小到民用设备的活动关节,大到工程机械、车辆底盘的悬挂连接点位,都能见到这类结构的身影。从实际使用场景来看,这类零件主要承担两个核心作用:一是作为力的传递载体,将上部铰接点的载荷均匀分散到两个叉臂上,避免应力集中导致的结构失效;二是提供稳定的转动自由度,让连接的两个部件可以绕上部销轴完成设定角度范围内的摆动,不会出现运动卡滞或者干涉问题。

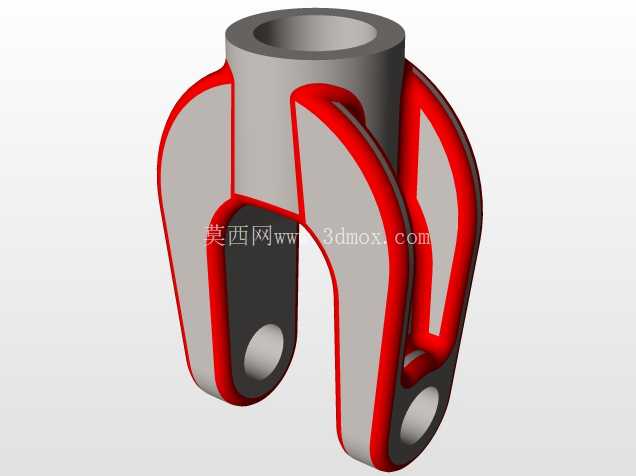

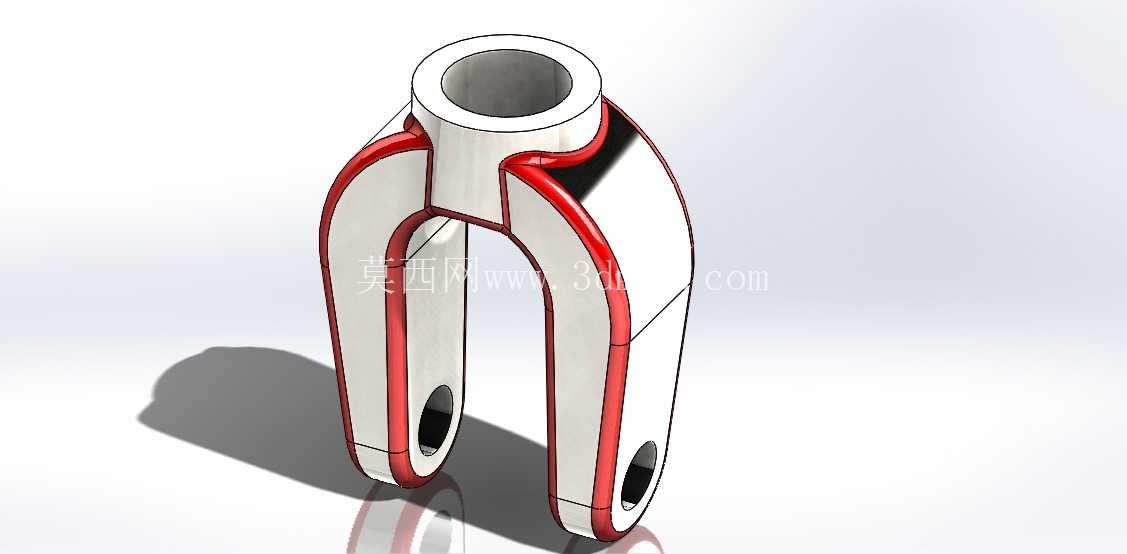

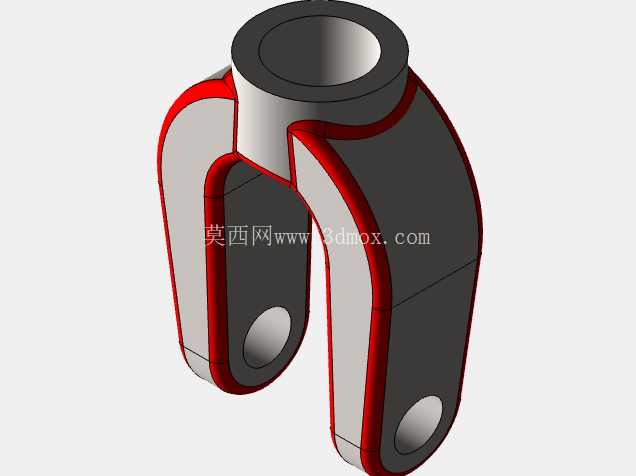

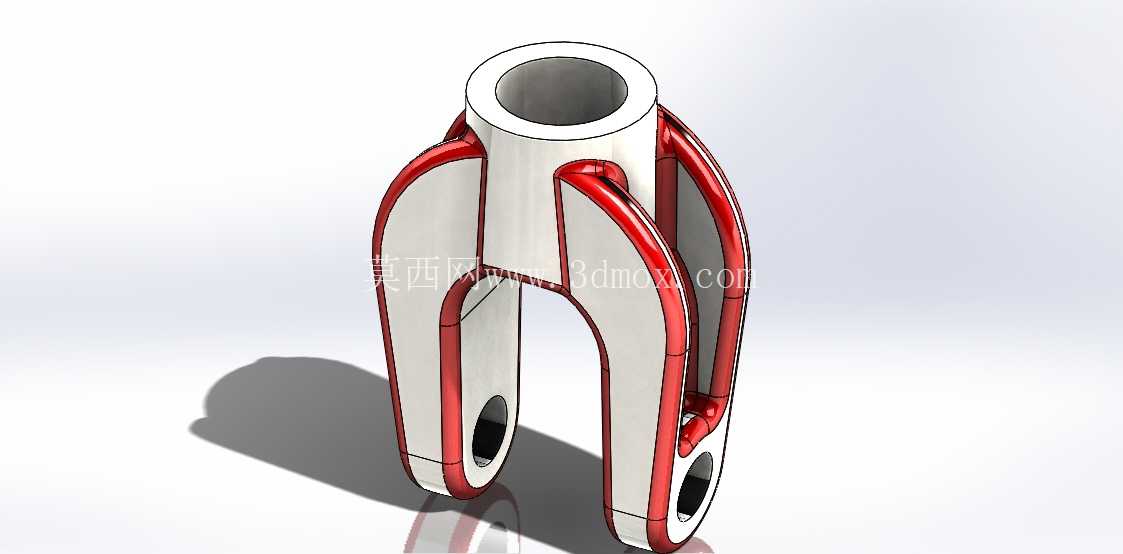

从功能特性上看,这个零件的上部采用整圆通孔设计,孔壁做了等厚处理,销轴装配后可以实现整周接触,相比半圆或者开口式的铰接结构,接触面积更大,单位面积承受的压应力更小,长期往复转动下的磨损量更低,能有效延长铰接副的使用寿命。两个叉臂采用对称平行布局,臂身做了等强度的流线型过渡,从上部圆筒位置平滑收窄到臂身主体,再到下端的安装孔位置,整个过渡区域没有尖锐的直角转折,从根源上减少了应力集中点,在承受冲击载荷的时候,应力可以沿着曲面平滑传递,不会在转角位置出现应力峰值导致零件开裂。叉臂内侧的间隙尺寸经过精准核算,刚好可以容纳被连接部件的连接耳片,两侧间隙控制在合理的装配公差范围内,既不会因为间隙过小导致装配困难,也不会因为间隙过大出现横向窜动,影响传动精度。

设计思路上,这个零件没有采用多余的冗余结构,完全围绕受力需求做形态优化。上部圆筒的壁厚根据额定载荷下的剪切强度、挤压强度计算得出,既保证足够的强度储备,又不会因为壁厚过大增加不必要的重量。两个叉臂的截面采用外侧圆弧、内侧直面的形态,在保证臂身抗弯截面模量足够的前提下,尽可能缩小零件的整体外形尺寸,减少运动过程中与周边部件的干涉概率。叉臂下端的通孔与上部主铰接孔保持严格的平行度公差,两个下孔的同轴度也控制在精密装配要求的范围内,避免装配后出现附加弯矩,导致销轴承受不必要的弯曲载荷。零件表面的红色包覆区域为耐磨缓冲层,在实际使用中可以减少与相邻部件碰撞产生的噪音,同时在出现小幅度偏载的时候起到一定的缓冲作用,避免金属直接接触造成的表面磕碰损伤。

从安装边界来看,上部铰接孔的孔径与配套销轴采用间隙配合,装配时可以涂抹润滑脂降低转动摩擦阻力,孔的两端可以根据使用需求加装防尘密封圈,避免外界的粉尘、泥沙进入铰接面造成磨粒磨损。两个叉臂下端的安装孔用于与下部部件做固定或者铰接连接,孔位中心距经过严格校核,保证装配后整个铰接组件的运动轨迹符合设计预期,不会出现运动死点。零件的整体宽度、叉臂开口深度都适配常规的铰接安装空间,不需要对周边配套部件做额外的改造就可以直接替换同规格的老式铰接件。在实际选型应用时,需要根据实际承受的最大静载荷、冲击载荷大小,核算零件的抗拉、抗弯、抗剪强度是否满足工况要求,同时要核对转动角度范围,确认零件在最大摆角位置不会和周边结构发生碰撞,安装时要保证销轴的轴向固定可靠,避免工作过程中销轴窜出导致连接失效。
