斯特林动力装置三维结构设计模型

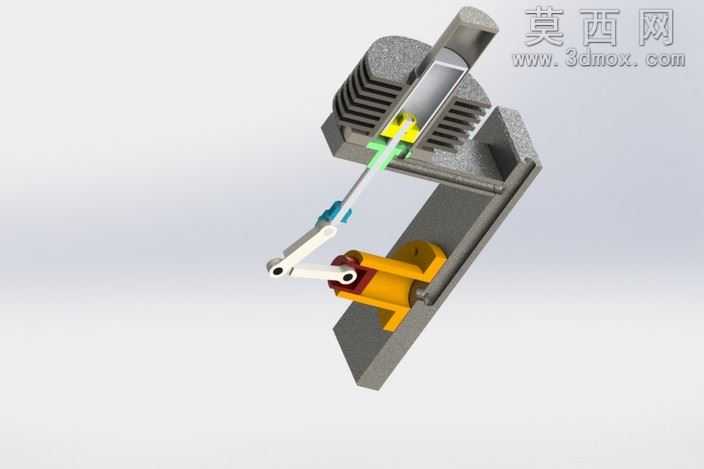

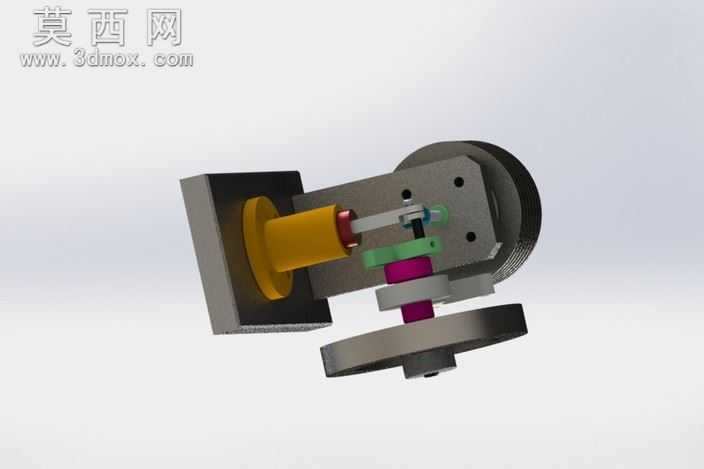

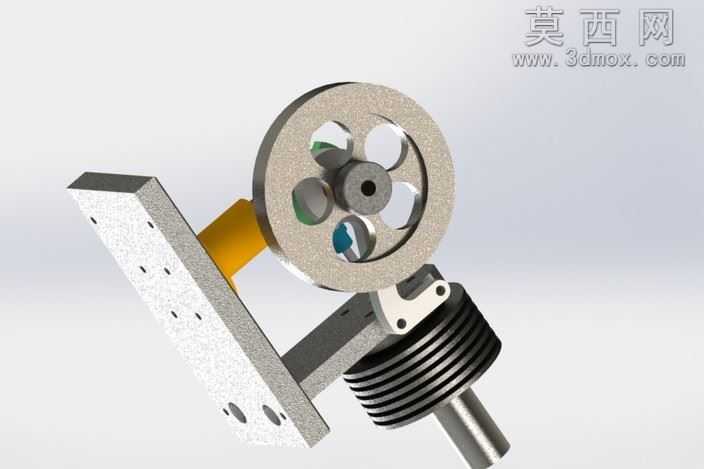

本模型采用SolidWorks完成全参数化三维建模，完整还原了斯特林动力装置的核心机械结构，建模过程严格遵循机械设计的尺寸配合规范，对每一个零部件都进行了独立的特征建模与装配约束设置，确保整体结构可实现符合机械原理的运动仿真。模型涵盖了带镂空减重结构的飞轮部件、带散热鳍片的气缸组件、曲柄连杆传动结构、安装固定基座等核心组成部分，各部件间的同轴度、配合间隙都按照实际机械加工的装配要求进行参数设定，避免出现干涉错位的问题。材质渲染阶段，针对不同零部件的实际材质属性进行了区分设置：飞轮部件采用金属灰铸铁材质，添加了细微的铸造纹理与金属磨砂质感，还原铸铁零件的真实表面状态；气缸散热鳍片采用发黑处理的金属材质，调整了表面粗糙度参数体现散热结构的哑光金属质感；传动曲柄与连杆采用抛光钢材材质，添加了轻微的环境反射效果体现机加工零件的光洁表面；安装基座采用多孔金属板材质，还原了安装定位孔的细节与板材的磨砂金属质感；连接轴套部分采用黄铜材质，调整了金属色泽与反光度，区分不同功能部件的视觉差异。设计思路上，该模型聚焦斯特林装置的核心工作原理展示，通过简化非核心的外部壳体结构，将内部的动力传递路径、热功转换的核心结构直观呈现，飞轮的镂空设计既还原了真实斯特林装置飞轮减重、平衡转动惯量的设计逻辑，也让整体模型的视觉层次更加丰富；气缸部分的多层散热鳍片做了等距阵列建模，精准还原散热结构的排布规律；安装基座上的定位孔按照实际装配需求排布，清晰展示装置的固定安装方式。整体装配采用自下而上的建模逻辑，先完成单个零件的特征绘制，再通过同轴、重合、距离等配合约束完成总装，可直接用于运动仿真演示，直观展示斯特林装置通过气缸内工质受热膨胀、冷却压缩推动活塞，再通过曲柄连杆结构带动飞轮转动的完整动力传递过程，模型结构完整，细节还原度高，可用于机械原理教学、结构设计参考等场景。
