凯马290F柴油发动机三维结构设计

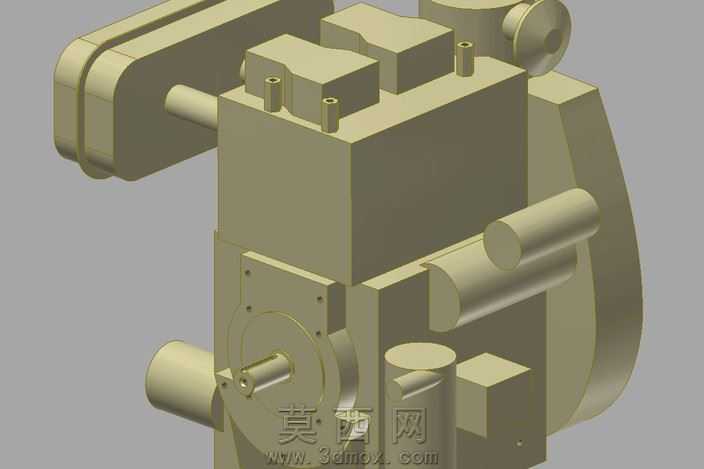

本模型为凯马290F柴油发动机的三维结构设计成果，建模过程围绕小型单缸柴油机的实际装配逻辑展开，针对配套碎木机的使用需求完成结构还原。建模阶段首先梳理柴油机的核心组成模块，将整机拆分为机体总成、缸盖组件、曲柄连杆机构、配气侧结构、输出轴组、外置传动轮等多个独立子装配体，逐一完成单个零件的特征建模：机体部分采用拉伸、切除、阵列特征完成缸体腔室、安装孔位、加强筋结构的搭建，精准还原各连接部位的安装尺寸与配合位置，确保所有接口的定位尺寸与原型机一致；缸盖部分还原了喷油器安装位、气门结构凸台、冷却结构预留位的造型，对表面的螺栓孔、工艺凸台做了等比例复刻；外置的飞轮侧传动轮、输出端轴体、侧置的管路接口都按照实际装配关系完成约束定位，各部件间的装配间隙、配合公差在建模中做了对应预留，保证虚拟装配下无结构干涉。材质与渲染阶段，针对柴油机铸铁机体的哑光金属质感做了材质参数调整，赋予机体部分低反光的磨砂金属材质，轴类、传动轮部件调整为带轻微机加工纹理的金属材质，渲染时采用柔和的侧方打光，清晰呈现机体表面的凸台、孔位、加强筋的结构层次，同时通过半透明预览模式可直观查看内部曲柄连杆的运动空间布局。设计思路上，由于原厂商未提供公开的三维模型资料，本模型以罗马蒂尼12LD477柴油机的结构逻辑为参考基础，结合凯马290F的实际外部尺寸、连接点位完成适配调整，省略了独立燃油箱结构以适配碎木机的外置供油方案，所有连接接口的位置、尺寸均经过校准，可直接用于小型碎木机的整机动力匹配仿真、安装位结构校核，也可作为小型单缸柴油机教学演示的三维素材，帮助学习者直观理解小型柴油机的外部结构布局与部件装配关系。
