自动分拣机用倾斜式装料漏斗结构

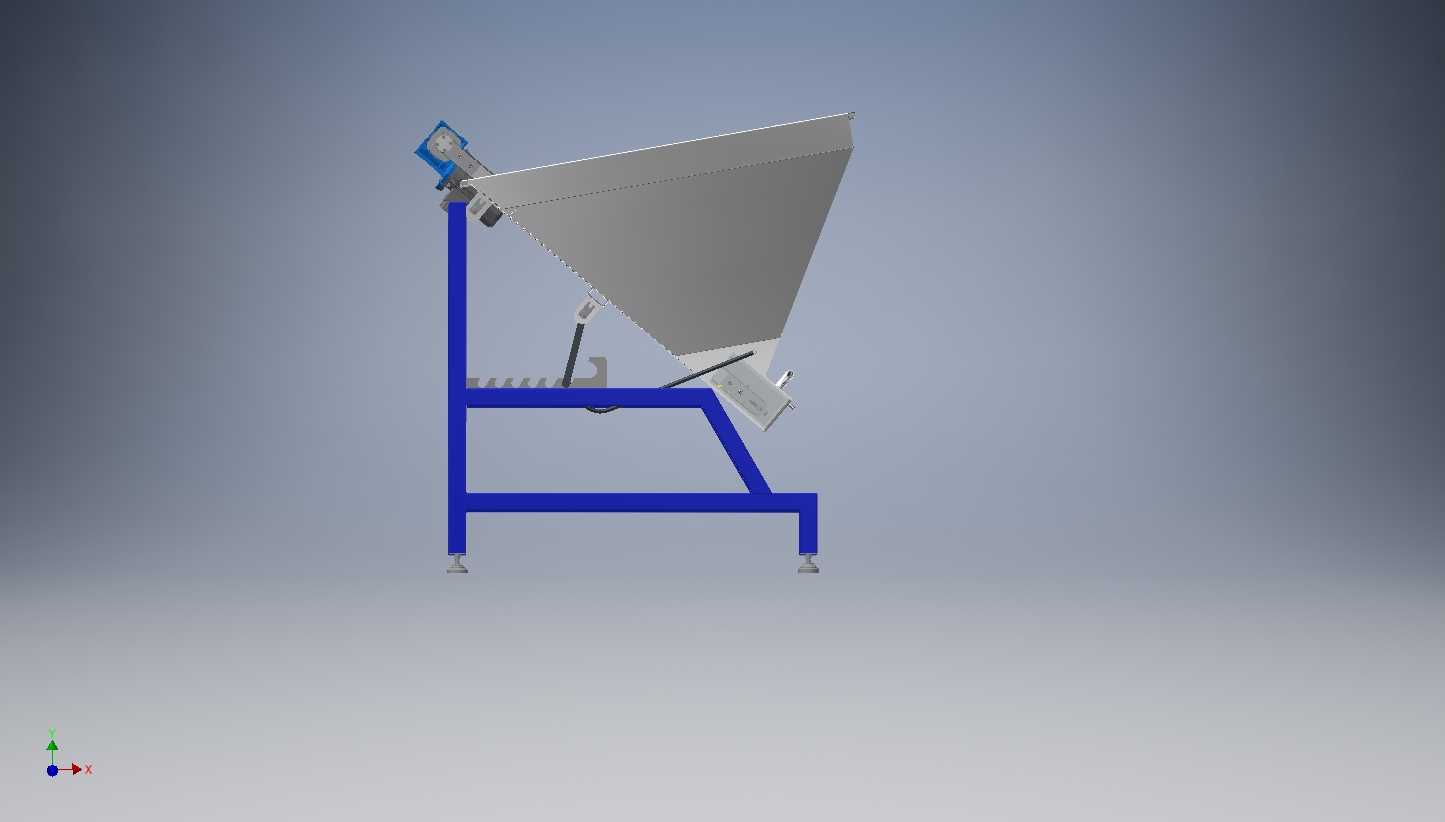

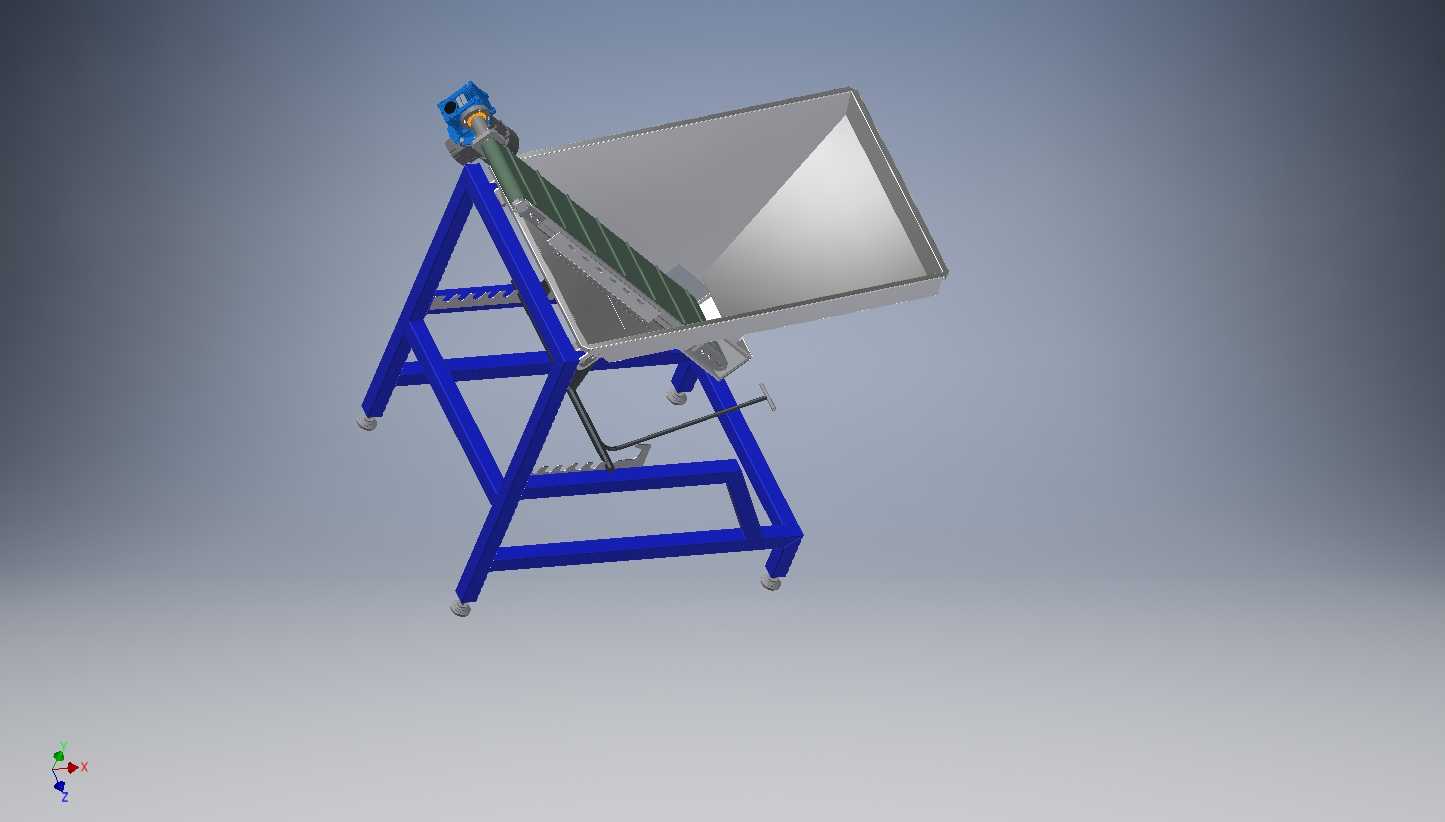

　　该装料漏斗作为自动分拣设备的核心上料执行部件，主要应用于小件物料分拣产线的进料环节，适配五金零件、电子元器件、小型包装件等规则或半规则形态物料的暂存与定向给料作业，可对接后续视觉分拣、重量分拣、尺寸分拣工位，解决人工上料效率低、物料排布杂乱导致的分拣识别误差问题。从结构设计来看，整体采用倾斜式料仓搭配可调角度支架的组合形式，料仓主体为大倾角斜壁结构，内壁做光滑过渡处理，避免物料在仓内搭桥、卡滞，依靠物料自重实现连续下滑给料，无需额外配置振动给料机构即可完成基础送料动作，降低了设备整体的动力成本与故障点。支架部分采用方管焊接成型的框架结构，底部配置可调脚杯，可根据现场安装地面的平整度调节整体高度与水平度，保证料仓倾斜角度的稳定性，

　　避免因设备倾斜导致的物料流速不均问题；料仓与支架的连接部位设置了角度调节机构，搭配气弹簧辅助支撑，操作人员可根据不同物料的摩擦系数、堆积密度调整料仓的倾斜角度，针对表面光滑、流动性好的物料可适当减小倾角控制下料速度，针对表面粗糙、流动性差的物料可增大倾角保证下料顺畅，调节过程中气弹簧可提供稳定的支撑力，无需额外人力托举料仓，调节完成后通过锁紧机构固定角度，避免作业过程中角度偏移。料仓出料端设置了可调式出料闸门，可通过调节闸门的开合高度控制出料层厚，匹配后续分拣工位的处理节拍，避免短时间内大量物料涌入分拣区域导致的识别漏检、分拣卡料问题；料仓侧壁设置了物料低位检测的安装位，可适配电容式、光电式等不同类型的料位传感器，

　　当仓内物料低于设定阈值时可触发前端补料机构动作，实现上料环节的连续自动化运行，无需人工频繁查看料位补料。从安装边界来看，该结构整体占地尺寸适配常规中小型分拣产线的工位布局，支架底部的安装孔位可直接固定在型材机架或地面预埋板上，进料端高度可对接人工倒料工位或自动上料输送带的出料高度，出料端高度可直接对接分拣输送带的进料端，无需额外增设过渡溜板，减少物料下落过程中的磕碰与弹跳。设计过程中针对料仓的受力情况做了针对性优化，料仓侧壁采用折弯加强结构，在满料负载情况下不会出现侧壁变形问题，支架的斜撑结构布置在料仓的主要受力点下方，可承受满料状态下的整体载荷，避免长期使用出现支架变形、焊缝开裂的问题；所有转动连接部位均采用免维护的自润滑轴承，

　　适配工厂多尘、长期连续运行的工况，减少日常维护的工作量。该结构可根据实际产线的处理量需求调整料仓的容积大小，小容积版本适配多品种小批量的柔性分拣产线，大容积版本适配单品种大批量的高速分拣产线，整体结构模块化程度高，料仓部分与支架部分可快速拆分，方便设备的运输与现场组装，针对有特殊物料需求的场景，还可在料仓内壁增加耐磨衬板、防静电涂层等改性结构，适配磨琢性强的物料、静电敏感类电子物料的上料需求。
