小型电子设备透明防护外壳结构设计

　　这款小型电子设备外壳，是面向工控领域分布式IO模块、小型信号采集单元这类板载电子器件开发的防护承载结构，日常在设备控制柜内部、小型单机设备的控制单元侧装位置、生产线旁的分布式采集节点都能见到这类壳体的应用，核心作用是给内部的PCB电路板、接线端子排、信号处理元件提供物理防护，同时兼顾接线操作的便利性与内部状态的可视需求。

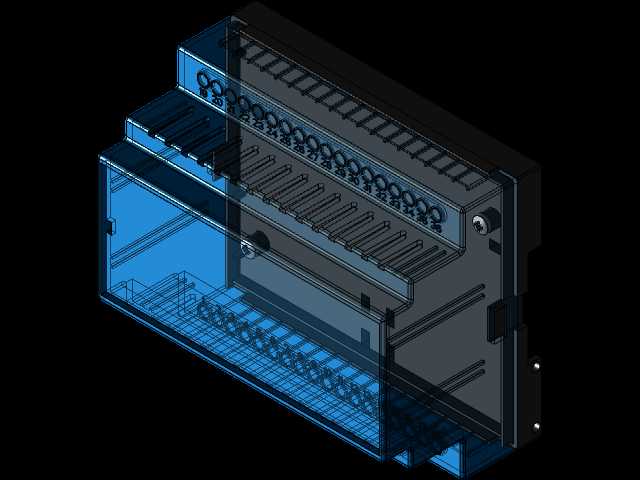

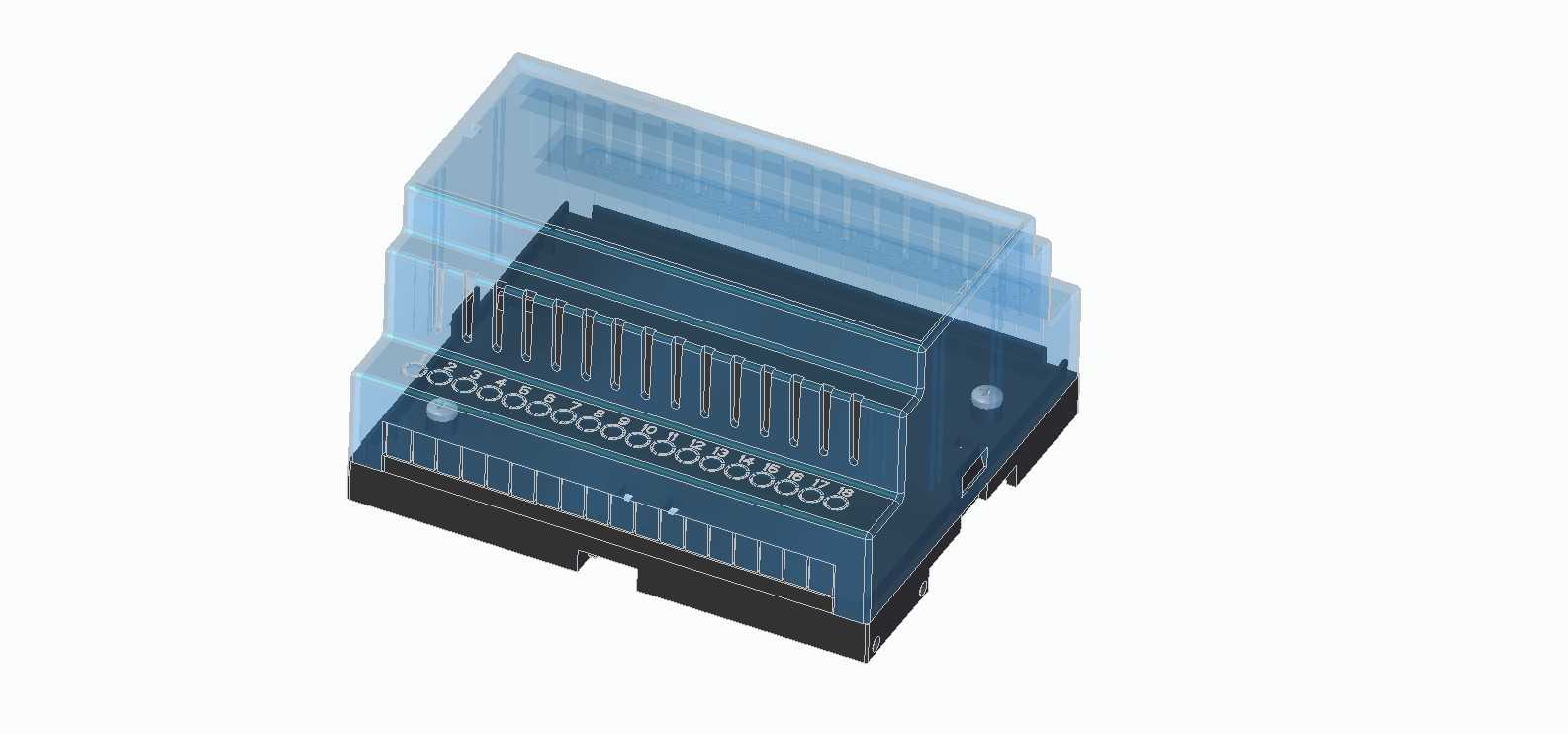

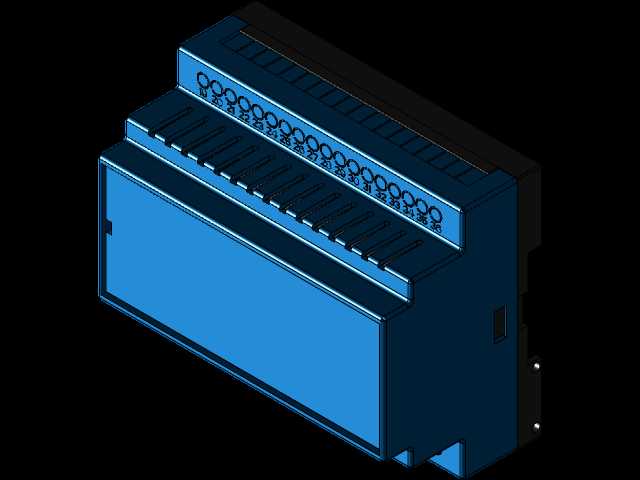

　　从结构设计逻辑来看，壳体采用上下分层的装配形式，下半部分为深色阻燃工程塑料基座，上半部分为半透明PC材质上盖，这种材质搭配的考量很直接：基座部分需要承担结构安装、端子固定、电路板支撑的作用，选用添加了阻燃助剂的ABS材质，既能够满足UL94-V0的阻燃等级要求，也具备足够的结构强度来承受接线时的扭力、安装时的螺丝锁紧力，长期在控制柜内的温变环境下也不会出现脆化变形；透明上盖选用耐冲击PC材质，不需要拆开上盖就能直接观察内部端子接线状态、板载指示灯的工作状态，日常巡检的时候不用逐个拆盖排查，能大幅降低现场运维的工作量。

　　基座部分的结构做了针对性的功能分区，前端预留了整排的接线端子安装位，每个端子位都对应做了导线引入的导向槽，接线的时候硬线或者带冷压头的软线可以顺着导向槽直接插入端子压线位，不会出现线芯偏斜导致的压接不良问题；基座内部做了多组高度不同的PCB支撑柱，支撑柱顶端预留了自攻螺丝柱，可以适配不同厚度的常规工控PCB板，不需要额外增加支撑垫块，板卡安装后和基座底部留有3mm左右的走线间隙，方便板卡下方走飞线或者粘贴绝缘垫片，避免板卡焊点直接接触基座底部造成短路。基座的两侧设计了卡扣式装配结构，和上盖对应的卡槽配合，不需要额外打螺丝就能完成上下盖的扣合，同时在基座的四个边角预留了M3的螺丝安装孔，如果应用在振动较大的设备场景，可以加装螺丝进一步锁紧上下盖，避免设备运行振动导致上盖松脱。

　　安装边界方面，这款壳体采用标准的35mmDIN导轨安装结构，基座背部做了弹性卡扣，安装的时候只需要把卡扣卡在导轨上，按压到位就能完成固定，拆卸的时候用一字螺丝刀撬动卡扣的解锁位就能直接取下壳体，不需要拆卸导轨周边的其他元件，适配目前工控柜内通用的安装规范；壳体的整体宽度适配16通道信号模块的尺寸，长度方向预留了足够的端子接线空间，安装后相邻壳体之间只需要留2mm的间隙就能满足散热需求，不会因为排布过密导致内部元件积热。上盖的表面做了细微的磨砂纹理处理，既不会因为完全光滑导致表面容易留划痕，也不会影响透明材质的可视效果，上盖和基座的接缝处做了一圈凸台止口结构，扣合后接缝间隙控制在0.2mm以内，能够阻挡控制柜内的灰尘、金属碎屑落入壳体内部，同时可以防止现场运维时的水滴飞溅直接接触内部电路板，达到IP20的防护等级，完全满足工控柜内的使用环境要求。

　　在细节设计上，基座的端子位旁预留了标签槽，可以插入标记端子号的标签条，接线完成后可以直接标记每个通道的信号定义，后期查线的时候不需要对照图纸逐个核对线号；基座底部做了多组散热格栅，格栅的开孔方向为斜向下设计，既能够保证壳体内外的空气流通，带走板卡工作产生的热量，也能避免上方掉落的金属碎屑直接通过格栅落入壳体内部。透明上盖的边角都做了R3的圆角处理，没有尖锐的棱角，现场安装操作的时候不会划伤操作人员的手部，也能避免应力集中导致上盖受撞击时出现开裂。整个壳体的壁厚设计均匀，主体壁厚保持在2mm，卡扣和支撑柱位置做了局部加厚，同时做了圆角过渡避免注塑成型时出现缩痕、缺料等问题，不管是小批量打样还是大批量注塑生产，都能保证成型尺寸的一致性，不需要后续做大量的修模调整。
