4.5mm金属板三槽冲切成型工装结构

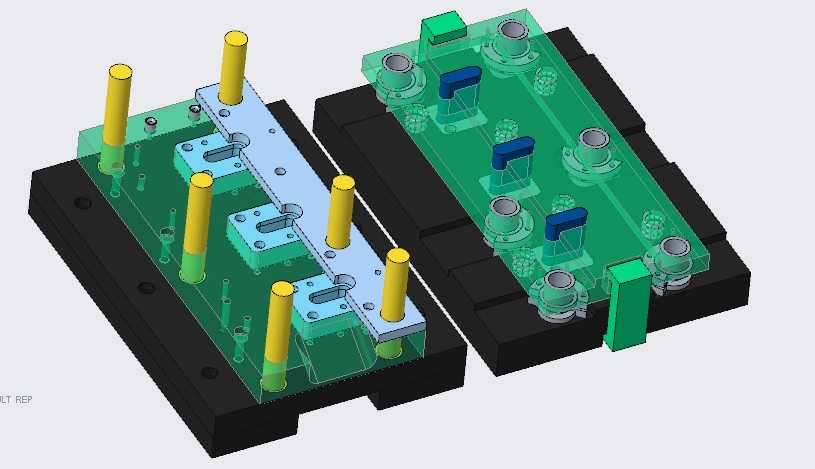

　　这套冲切结构主要面向厚度4.5mm的金属板材加工场景，针对板件上三个平行排布的通槽加工需求设计，常见于电气柜安装板、设备连接挂板、传感器安装支架类零件的批量加工工序，替代传统铣削开槽的低效加工方式，在普通开式压力机上即可完成单次冲压成型，单工序加工节拍可控制在3秒以内，适配中小批量五金零件的冲压生产需求。从结构布局来看，整套模具采用后侧导柱模架作为基础承载，六根等直径导柱配合独立导套实现上下模的精准导向，导柱伸出长度经过严格校核，合模过程中导柱先进入导套完成导向定位，之后冲切刀具才接触板材，避免偏载造成的刀刃崩损，同时抵消4.5mm厚板冲切过程中产生的侧向力，保证槽位的位置公差稳定在±0.05mm范围内。下模部分采用整体式黑色模座作为承载基础，绿色透明标识的下模固定板上集成了三个对应槽型的凹模镶块，镶块采用硬质合金材料镶嵌安装，磨损后可单独拆卸更换，无需报废整个下模本体，降低长期生产的维护成本；凹模刃口周边设计了均匀分布的弹性顶料装置，冲切完成后可将卡在凹模内的板件自动顶出，避免板件随上模回程带起造成的工位偏移，同时防止废料回跳刮伤板材表面。上模部分的浅蓝色卸料板采用弹性连接结构，通过内置的矩形弹簧提供预压力，合模时卸料板先压紧板材表面，将板件牢牢压在凹模面上，避免冲切过程中板材发生翘曲变形，保证槽口边缘的平面度；三个冲切凸模通过台阶式固定结构安装在上模座上，凸模刃口形状与槽型完全匹配，刃口间隙按照4.

　　5mm低碳钢的冲切参数设置为板厚的8%，保证冲切断面光亮带占比超过60%，减少后续去毛刺的工序工作量；凸模周边设计了小直径的内导柱结构，与卸料板上的导套配合，进一步提升凸模的运动精度，避免厚板冲切时凸模受侧向力发生断裂。整套结构的安装边界适配常规160吨开式压力机的工作台尺寸，模座上的安装槽位置与压力机T型槽标准间距匹配，上下模的闭合高度经过校核，无需额外加装垫板即可直接安装调试；模具的进料端设计了定位挡块，板件推送至工位后靠紧挡块即可完成定位，无需额外的视觉或传感器定位装置，操作工人经过简单培训即可快速上手，适配小型五金加工厂的生产人员配置。在实际生产场景中，这套结构可直接安装在常规冲压设备上，无需对设备进行额外改造，

　　针对不同材质的4.5mm金属板，仅需调整凸凹模的冲切间隙即可适配，比如加工不锈钢板时将间隙调整为板厚的10%，加工铝板时间隙调整为板厚的6%，无需改动整体模架结构；模具的卸料力、顶料力均经过计算匹配，弹簧选型按照冲切力的15%配置，保证卸料过程顺畅无卡滞，同时避免压力过大造成板材表面压痕。从设计思路上，这套结构没有采用复杂的级进模结构，而是采用单工序模的布局，核心是针对三个固定槽位的加工需求做最简化的结构设计，减少不必要的传动与定位部件，降低模具的制造成本，同时提升结构的可靠性，因为在厚板冲切场景中，越简单的结构故障点越少，长期生产的稳定性越高；所有易损部件均采用镶拼式设计，不用整体更换模体，日常维护仅需定期检查刃口磨损情况、

　　更换弹簧即可，维护难度低，适合没有专业模具维修团队的小型加工企业使用。结构上的导柱、导套、弹簧、紧固螺丝均采用标准件，可直接从五金市场采购替换，无需定制特殊规格配件，进一步降低了生产与维护成本；上下模座采用45号钢调质处理，硬度控制在HB220-250之间，既有足够的刚性承受冲切过程中的冲击力，又有一定的韧性避免长期受力开裂。冲切完成后的槽位边缘无明显塌角，槽的长度、宽度尺寸公差稳定，三个槽之间的位置度偏差不会累积，因为所有凸模与凹模镶块的安装位置均在加工时通过坐标镗床一次性加工完成，安装基准统一，不会出现多次装夹造成的位置偏差；卸料板与凸模之间的配合间隙控制在0.02mm以内，既可以对凸模起到导向保护作用，又可以在冲切过程中压住板材周边，减少槽口边缘的毛刺高度，大部分情况下冲切完成的零件无需额外打磨毛刺即可直接进入下一道装配工序。
