传感器端子精密级进冲压模具结构设计

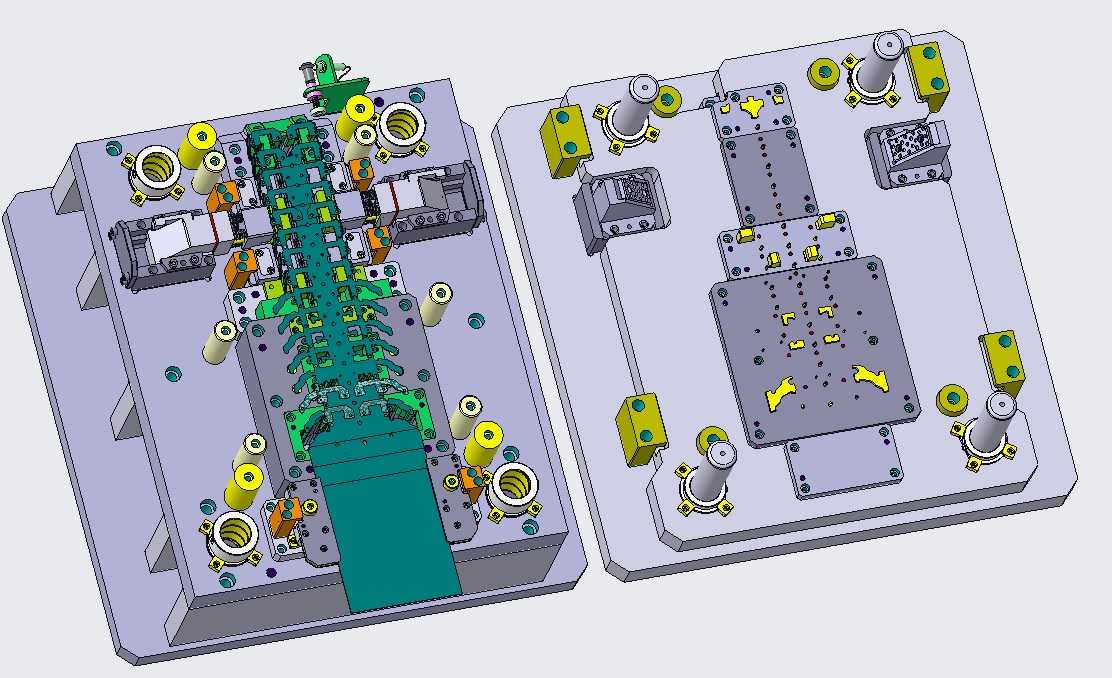

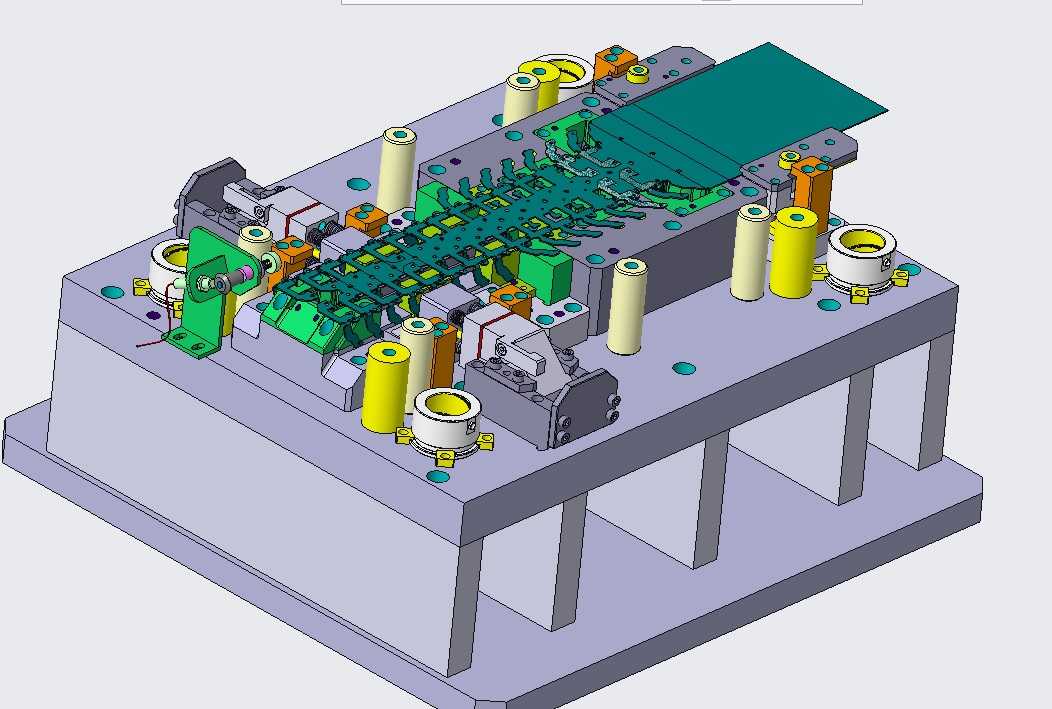

　　这套模具针对传感器类精密金属端子的连续冲压生产设计，适配高速冲床的自动化连续作业场景，主要应用于消费电子、工业测控领域传感器内部导电连接端子的批量加工，这类端子本身料厚通常在0.15-0.4mm区间，对成型尺寸精度、冲裁断面质量、工位间步距精度有极高要求，普通单工序模无法满足其批量生产的一致性要求。从结构布局来看，模具采用双列对称排布的凹模与凸模安装基准，上下模座均选用45号钢调质处理，保证长期高速冲压下的刚性稳定性，避免模座变形导致的凸凹模间隙偏移。整套模具拆分16个冲压工位，依次完成料边冲裁、定位孔冲制、端子外形预切、折弯成型、局部压筋、精修落料等工序，料带依靠模具自带的浮动导料销实现抬料送进，配合自动送料机的步距进给，

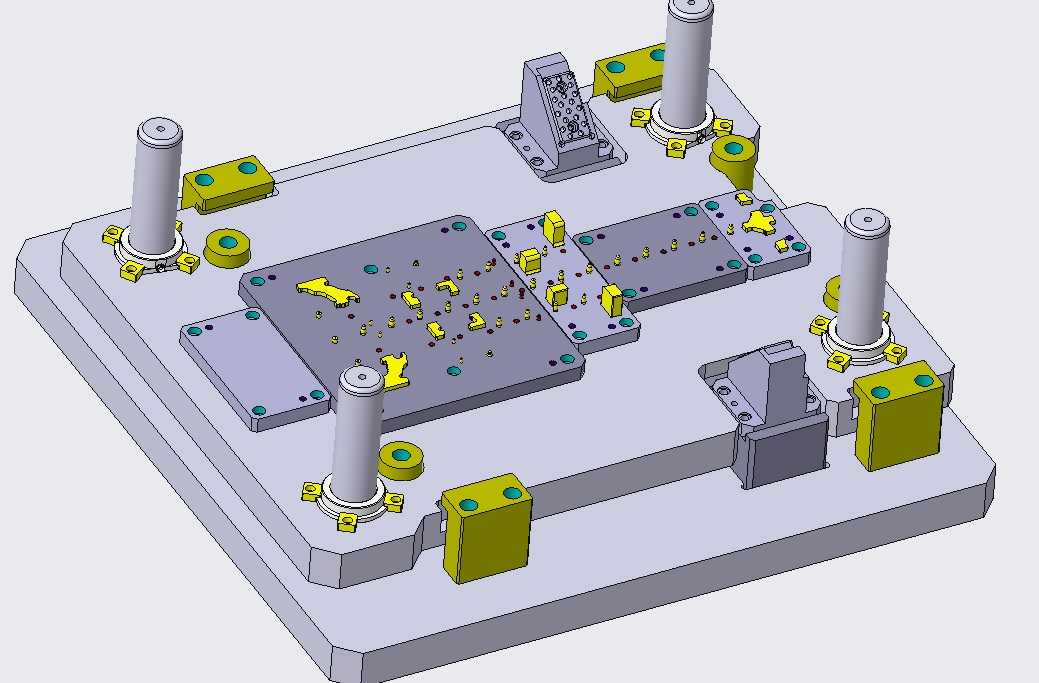

　　可实现单条料带连续完成所有成型工序，无需中途转序。设计阶段优先考虑了细小凸模的保护结构，针对直径小于1mm的冲裁凸模，额外增加了凸模护套结构，避免高速冲压过程中凸模受侧向力发生断裂，同时在成型工位设置了可调式限位块，可根据料厚公差微调折弯凸模的下压深度，补偿材料回弹带来的尺寸偏差。模具的安装边界适配常见的200T以下开式高速冲床，上下模座的安装槽、压板固定位均按行业通用规格设计，无需额外加工适配板即可完成装夹，闭合高度控制在280-320mm区间，适配多数冲床的闭合高度调节范围。导向结构采用四组独立导柱导套配合，导柱布置在模座四角，其中对角位置的导柱做直径差异化设计，防止上下模合模时装反，导套内部加装钢球保持架，实现无间隙滚动导向，

　　保证高速往复运动下的导向精度，合模重复定位精度可控制在0.005mm以内。在卸料结构设计上，采用整体式弹压卸料板，卸料板与凸模之间的配合间隙控制在0.01mm以内，既可以在冲压前压紧料带防止材料窜动，又能为细小凸模提供全程导向支撑，卸料弹簧选用矩形截面重载弹簧，按不同工位的卸料力需求差异化布置弹簧数量，在冲裁力较大的落料工位加密弹簧排布，保证卸料力均匀，避免料带变形卡模。针对端子的局部折弯成型需求，在对应工位设计了浮动式折弯凹模，成型过程中凹模可随材料流动产生微小浮动，减少材料拉伸变形，避免折弯位置出现材料变薄、裂纹等缺陷，同时在压筋工位设计了镶拼式凹模镶块，镶块采用硬质合金材料制作，磨损后可快速更换，无需整体返修凹模，

　　大幅降低模具维护成本。模具的误送料检测机构设置在料带入口的第二工位，一旦送料步距出现偏差，检测销无法插入料带定位孔，会立刻触发冲床急停信号，避免错误送料导致的模具损坏。从实际生产适配性来看，这套结构可适配铜合金、铝合金、不锈钢等多种常用端子材料的冲压加工，通过更换对应工位的成型镶块，即可快速调整端子的局部成型尺寸，适配同系列不同规格传感器端子的生产需求，无需重新制作整套模具，能够有效缩短新品类零件的开发周期，降低生产端的模具投入成本。
