带15千瓦减速器可变螺距螺旋工业研磨设备

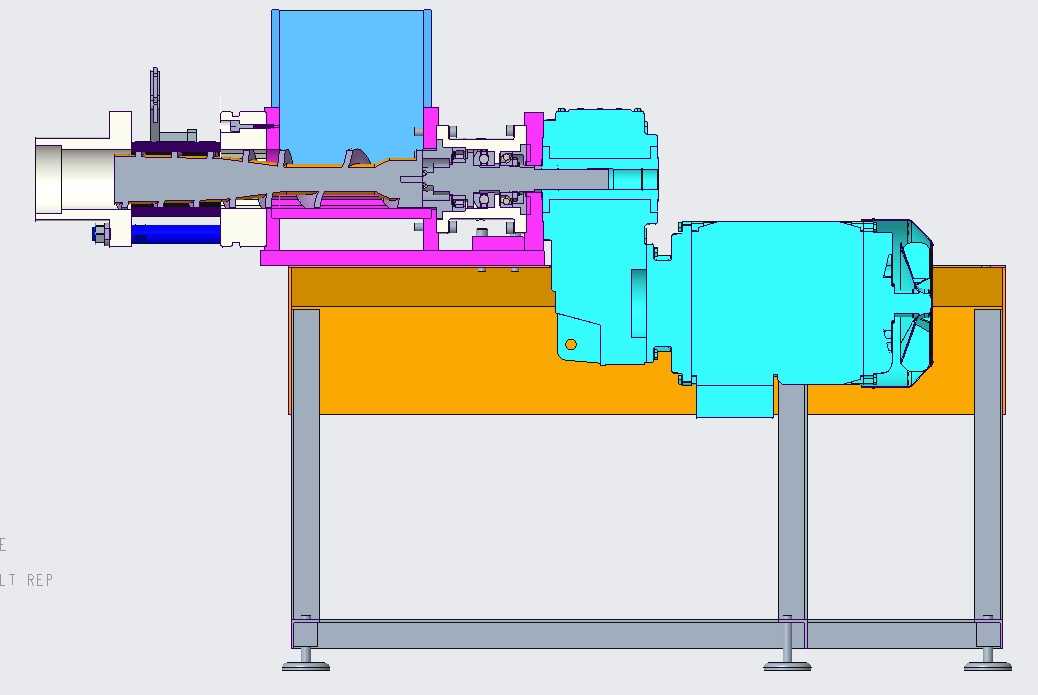

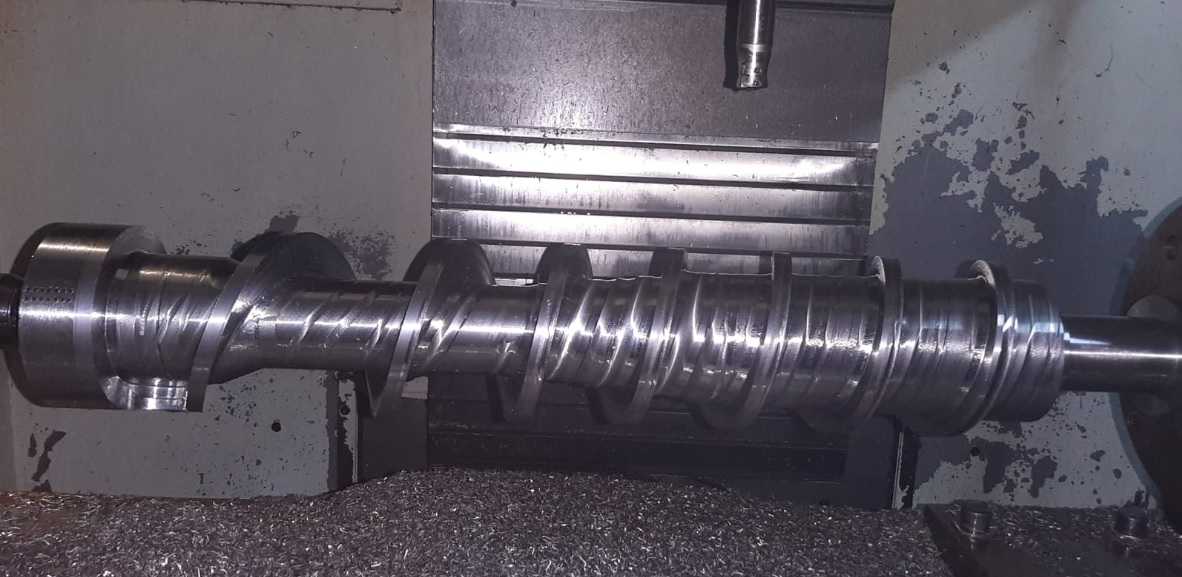

　　这款研磨设备的结构设计围绕连续式物料研磨工况展开，核心执行单元采用可变螺距螺旋结构，搭配15千瓦减速器作为动力输出核心，整套设备通过型钢焊接机架完成各部件的定位与承载，可适配化工粉料、矿物细料、食品原料等多种干性或低粘度物料的连续研磨作业场景，在中小型粉体加工生产线、建材原料预处理工段、非金属矿细磨工序中都能匹配对应的产能需求。从结构布局来看，驱动端采用卧式安装的动力单元与减速器直连的设计，省去了额外的链传动或带传动结构，既压缩了设备整体的轴向安装尺寸，也减少了传动环节的功率损耗，减速器输出轴与螺旋主轴通过刚性联轴器连接，可稳定传递大扭矩载荷，应对研磨过程中物料卡滞带来的瞬时冲击载荷。可变螺距螺旋的设计是这套设备的核心特点，

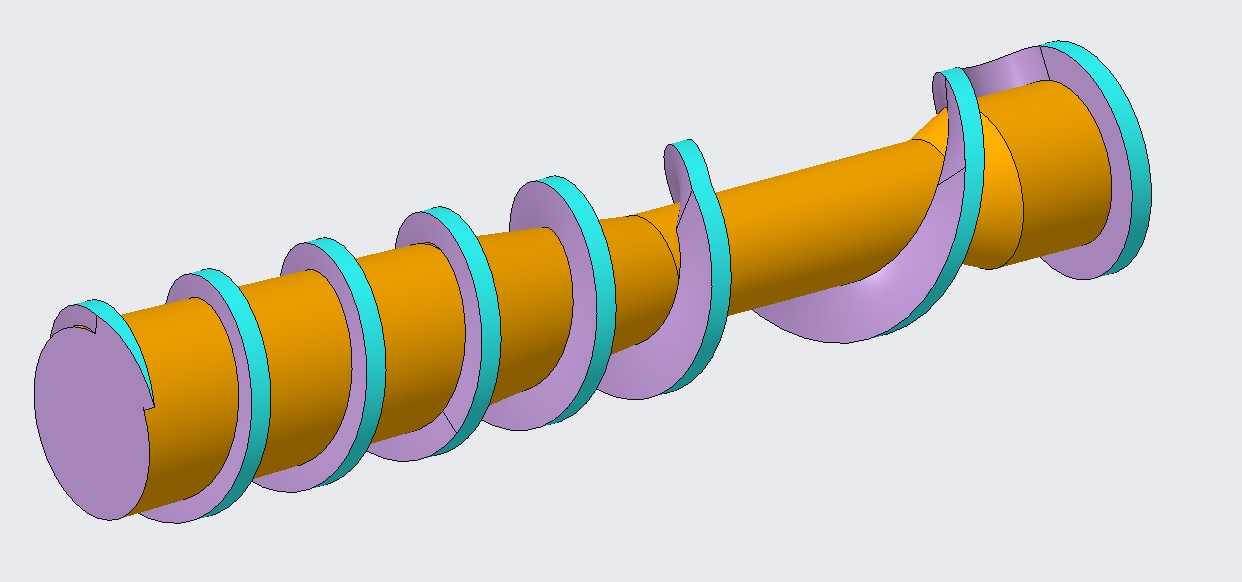

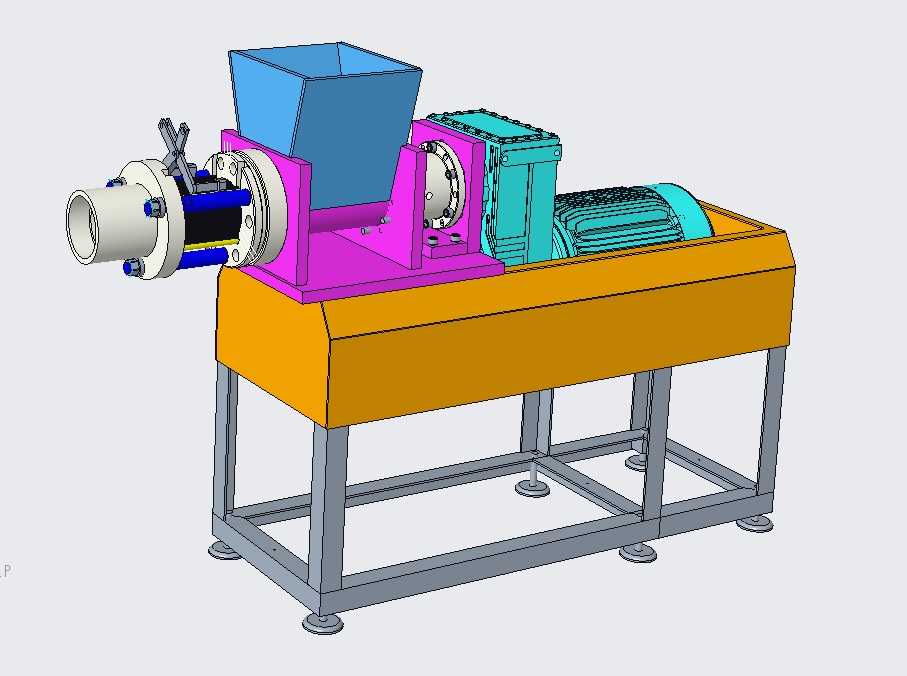

　　沿物料输送方向螺旋导程逐步收窄，物料在从进料端向研磨出料端移动的过程中，会被逐步压缩、推送至研磨腔区域，配合腔体内的研磨副结构，可实现物料从粗散状态到达标细料的连续加工，相比等螺距螺旋结构，可变导程的设计能避免进料端物料堆积、出料端研磨压力不足的问题，让整个研磨过程的物料填充率保持在稳定区间，既提升了研磨效率，也降低了设备空载运行的能耗占比。设备的进料口设置在螺旋段上方的敞口式料仓结构，料仓采用倾斜侧壁设计，可引导物料依靠自重顺利进入螺旋槽内，避免物料架桥堵塞，料仓与螺旋腔体采用法兰连接结构，方便后期拆卸清理腔体内部残留物料，适配多品种物料切换加工的生产需求。研磨腔体外部设置了多组定位法兰与轴承座安装位，

　　主轴两端采用带密封结构的滚动轴承支撑，可阻挡研磨过程中产生的细粉料进入轴承内部，延长轴承维护周期，密封件采用可拆卸的压盖固定，更换密封件时无需拆解整个主轴总成，降低现场维护的工作量。整套设备的支撑机架采用矩形型钢焊接成型，底部设置可调式支撑脚，可根据现场安装地面的平整度调节设备水平度，保证主轴运行时的同轴度，避免因安装倾斜导致的轴承偏磨、螺旋刮腔问题。机架的横梁位置预留了驱动单元的安装定位孔，减速器与动力单元通过螺栓固定在机架的安装平台上，安装平台与机架主体采用焊接加筋板加固，可承受动力单元运行时产生的振动载荷，减少设备运行过程中的共振问题。从安装边界来看，设备整体采用卧式长轴布局，轴向总长度适配常规车间生产线的工位排布需求，

　　径向尺寸预留了足够的操作空间，侧边的传动区域设置了可拆卸的防护罩安装位，现场安装时可配套安全防护罩，避免传动部件外露带来的安全隐患。设备的出料口设置在研磨腔体的末端下方，可直接对接下方的输送设备或集料容器，出料口的法兰尺寸适配常规工业粉体输送管道的连接标准，无需额外制作转接件即可完成生产线对接。在设计细节上，螺旋叶片与腔体内壁的间隙控制在合理范围，既避免叶片刮擦腔体内壁产生金属碎屑污染物料，也能减少大颗粒物料从间隙直接漏出导致的研磨不充分问题，螺旋叶片表面可根据加工物料的特性做耐磨处理，适配高硬度矿物研磨时的耐磨需求。主轴的轴向定位采用两端固定的轴承配置，可承受螺旋推送物料时产生的轴向反推力，避免主轴运行时出现轴向窜动，保证研磨间隙的稳定性，进而保障出料粒度的一致性。设备的各连接部位均采用标准件连接，大部分零部件都可选用通用标准件替换，降低了设备后期的备件采购成本，也方便现场维修人员快速完成故障部件的更换。
