六米产能连续式隧道冷冻加工设备结构

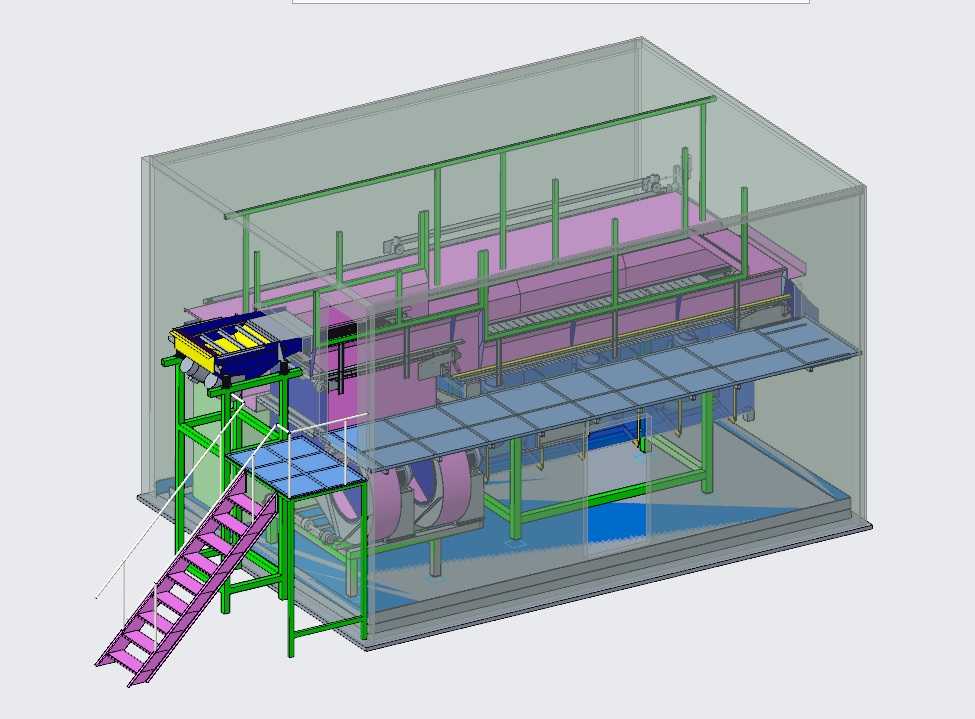

　　这套六米长度规格的连续式冷冻加工设备，主要面向食品加工领域的规模化速冻工序场景，适配调理肉制品、水产分割品、面制速冻食品等需要快速通过低温环境完成中心温度达标的连续生产需求，替代传统间歇式柜式冷冻设备产能不足、人工转运效率低、冻品温度均匀性差的痛点。从结构布局来看，设备整体采用封闭保温箱体设计，外围护结构预留了保温层安装空间，能够减少冷量外泄，维持内部稳定的低温作业环境，整体长度方向的安装边界需要预留进料端操作空间、出料端衔接下工序的输送空间，侧面预留检修通道，顶部预留制冷管线排布空间，避免现场安装时出现管线干涉、操作空间不足的问题。

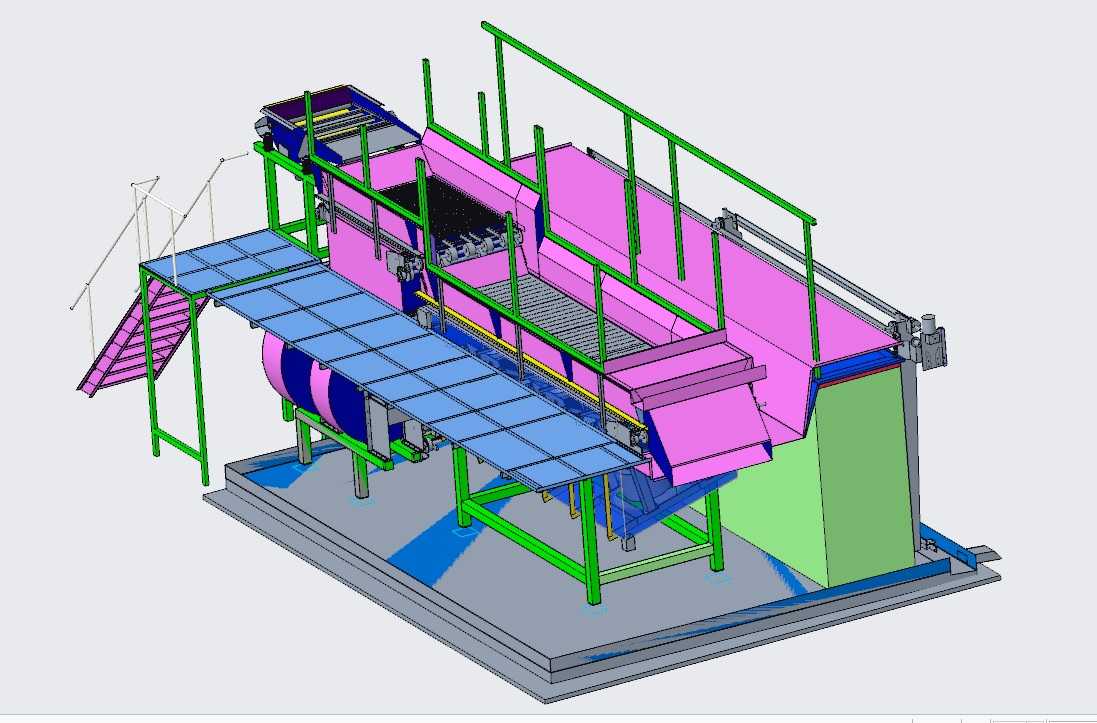

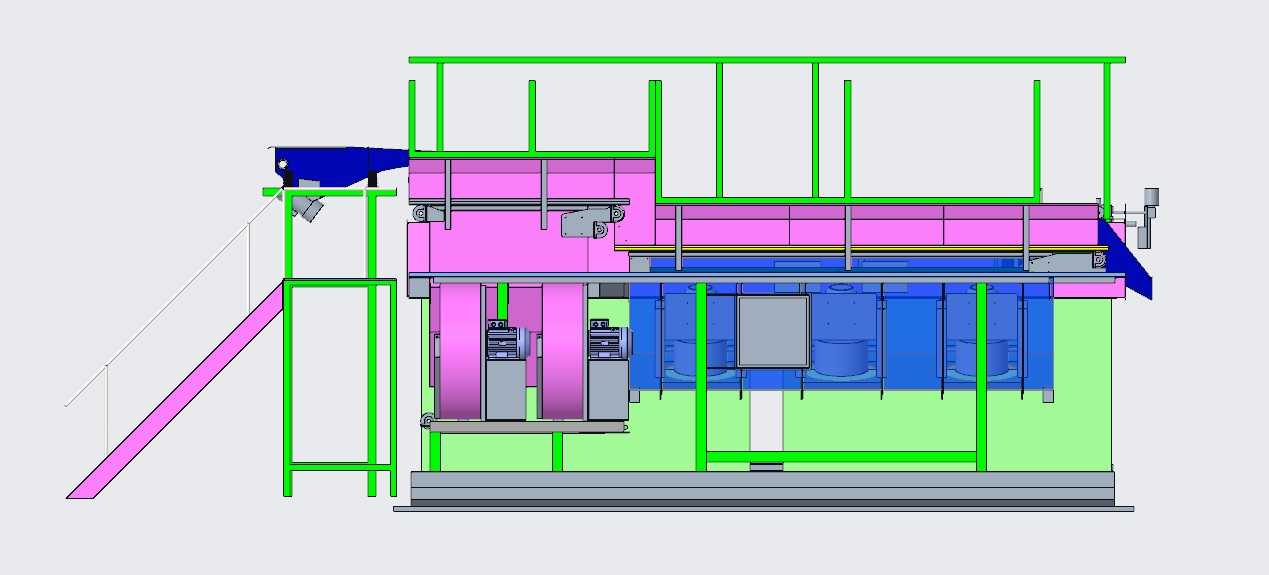

　　设备内部核心分为进料输送段、冷冻主舱段、出料输出段三个功能区域，进料端设置了带防护护栏的操作梯台，方便作业人员在上料位置完成物料排布、设备状态巡检的操作，梯台采用防滑踏步结构，适配低温作业环境下的人员操作安全需求。输送网带贯穿整个冷冻舱体，网带下方设置了支撑导轨与托辊结构，避免长距离输送过程中网带下垂、跑偏，影响物料输送的平稳性；冷冻舱内部的蒸发器排布采用上下分层布局，冷风循环风道沿舱体长度方向均匀布置，能够让流经网带物料层的冷风风速均匀，避免出现局部区域冷量不足导致冻品降温速度不一致的问题，每小时三吨的处理产能匹配对应蒸发面积、风机风量的设计参数，能够保证物料在六米行程的舱体内停留时间满足速冻工艺要求，快速通过最大冰晶生成带，保障冻品的品质。

　　从设计思路层面，这套结构优先考虑了连续生产的稳定性需求，机架主体采用型材焊接框架结构，所有与低温环境接触的结构件都做了对应的防腐耐低温处理，避免长期低温高湿环境下出现结构锈蚀、强度下降的问题；舱体的检修门设置在侧面位置，方便日常生产过程中清理舱内积霜、检查网带运行状态、维护风机与蒸发器部件，不需要拆解整体围护结构就能完成常规维保作业。出料端的输送段延伸出舱体一定长度，能够避免出料位置的冷量直接外泄到车间环境，同时方便衔接后续的包装、金检、分拣工序的输送设备，不需要额外增设转接输送结构。

　　在安装边界的设计考量上，设备整体的底部设置了可调支撑脚，能够适配车间地面的不平整情况，调整设备整体水平度，保证网带运行不跑偏；制冷机组的连接接口统一设置在设备顶部的指定区域，方便现场施工时对接外部制冷管线，减少现场配管的工作量；电气布线的走线槽沿机架侧面排布，与低温舱体做隔热隔离，避免低温环境影响线缆的使用寿命。设备的进料端高度匹配人工上料的舒适操作高度，出料端高度匹配常规包装生产线的进料高度，减少不同工序之间的高度差带来的物料转接问题。

　　实际生产应用中，这类连续隧道式冷冻设备相比传统的间歇式冷冻柜，不需要人工将物料盘逐层推入、拉出冷冻柜，全程通过网带连续输送物料，只需要在进料端安排人员排布物料，出料端直接衔接后续包装工序，能够大幅降低人工搬运的劳动强度，同时连续作业的冷量利用率更高，单位产能的能耗相比间歇式设备有明显降低。结构设计上充分考虑了低温环境下的结构形变问题，长尺寸的机架框架设置了对应的形变补偿结构，避免长期冷热交替（化霜、生产循环）过程中框架出现焊接应力变形，导致网带跑偏、舱体密封失效的问题；舱体的密封结构采用耐低温的密封胶条，在低温环境下不会出现硬化失去弹性的问题，保证舱体的密封性能，减少冷量损耗。

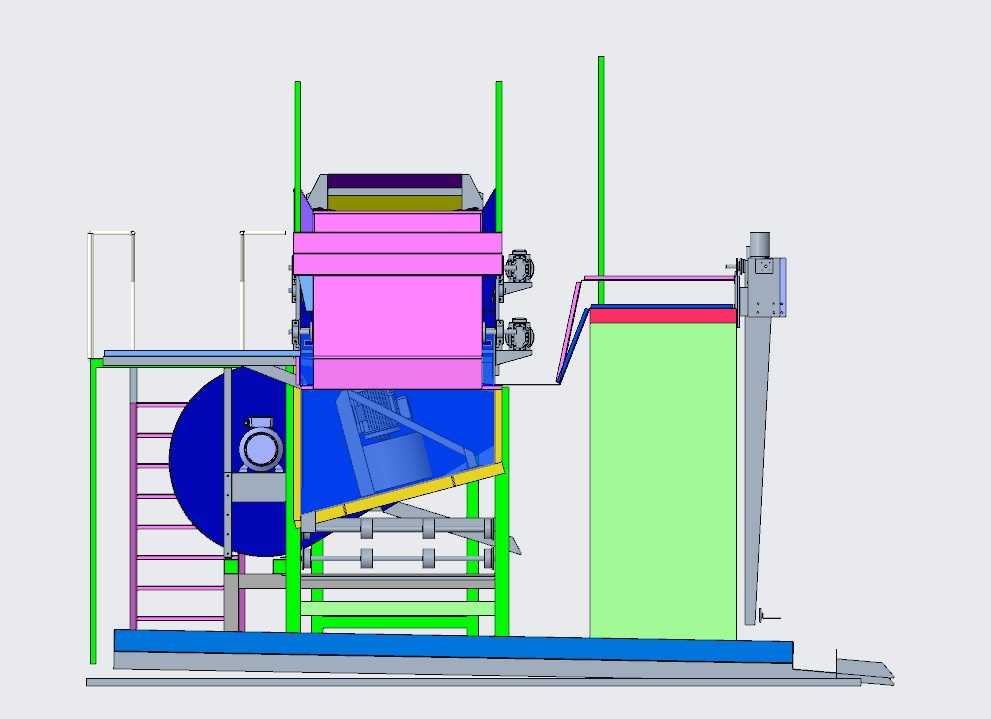

　　另外，设备内部的冷风循环系统采用下送上回的风道设计，冷风从网带下方穿过物料层后回到蒸发器回风侧，能够让冷风与物料充分接触，避免出现冷风短路的问题，保证不同位置的物料都能获得均匀的冷量，冻品的中心温度偏差控制在工艺允许的范围内，不会出现同一批次物料部分冻透、部分未达标的情况。网带的驱动单元设置在出料端的舱体外部，避免驱动电机长期处于低温环境下出现润滑脂凝固、电机出力不足的问题，驱动单元设置了过载保护结构，当网带出现卡滞时能够及时停机，避免拉扯损坏网带或者驱动部件。
