薄铝件精密弯曲成型工装结构设计

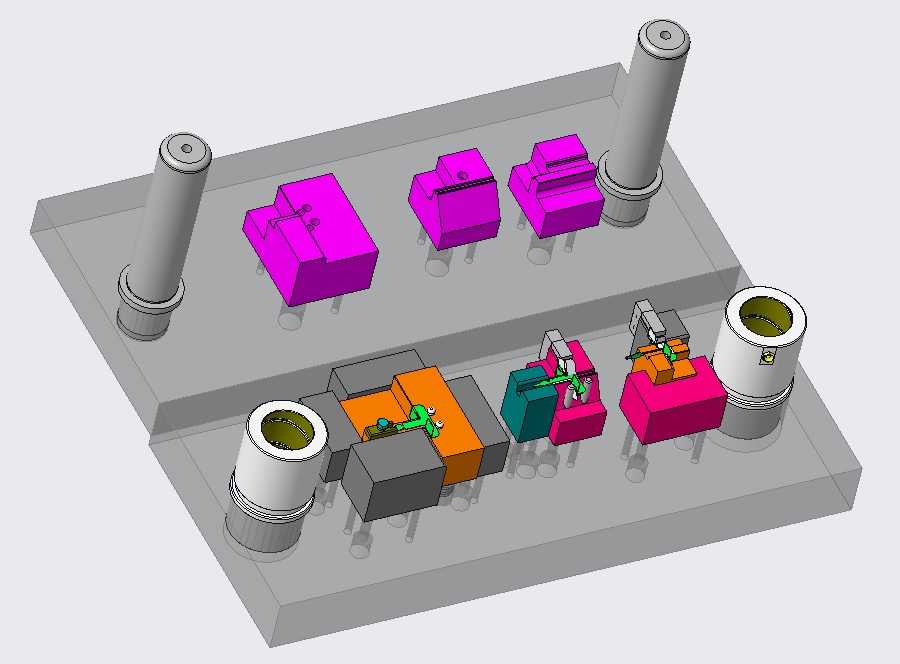

　　这套针对0.5mm厚度铝材设计的弯曲成型工装，主要面向消费电子传感器外壳、小型精密五金接插件的批量折弯工序，适配常见的中小型开式可倾压力机安装使用，解决薄铝件折弯过程中易出现的起皱、拉裂、回弹超差、定位偏移等常见加工痛点。从结构布局来看，整套工装采用上下模对合的经典模架结构，上下模座均选用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，模座两侧配置独立的精密导柱导套组件，导柱直径适配模座尺寸，合模过程中导套先导入导柱完成初定位，合模全程导向间隙控制在0.02mm以内，避免上下模错位导致的工件报废与模仁损伤。

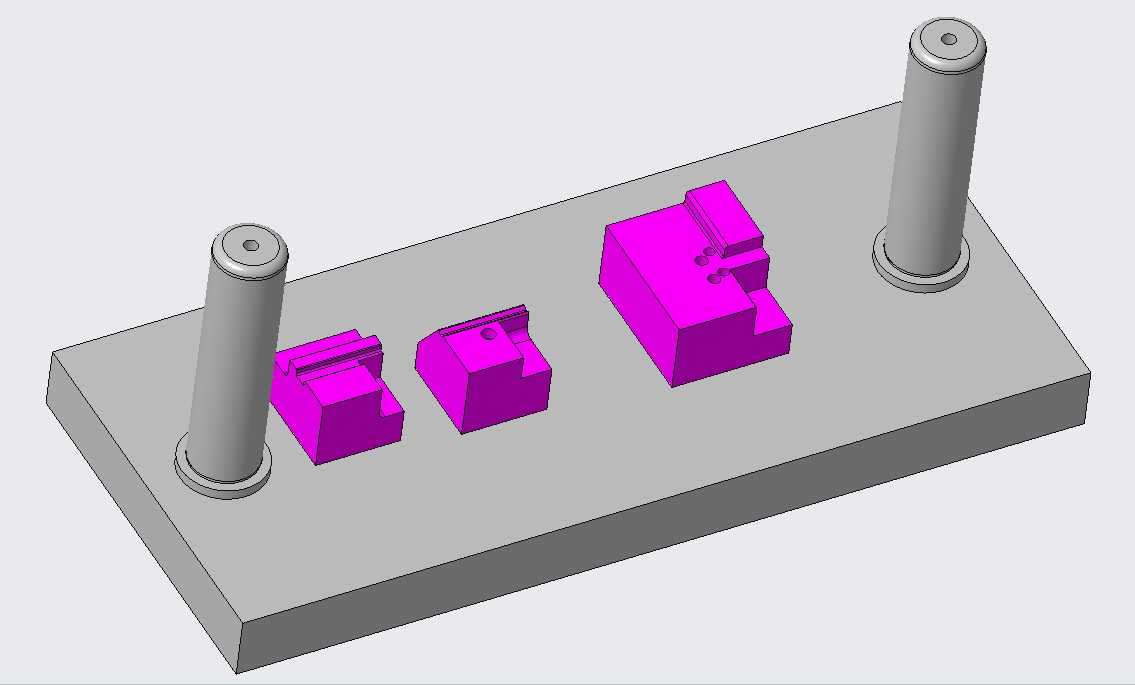

　　上模部分根据不同折弯工位的需求，配置了多组独立的折弯凸模，凸模与上模座采用挂台固定方式，方便后续根据产品迭代快速更换模仁，无需拆卸整套模架；凸模的折弯工作端做了R0.3mm的圆角处理，避免薄铝件折弯过程中应力集中导致的表面压痕与开裂，同时针对铝材回弹特性，凸模的折弯角度做了2°的预回弹补偿，保证折弯后工件角度稳定在公差要求范围内。下模部分对应设置了多组折弯凹模与定位组件，每个工位都配置了独立的弹性顶料销，顶料销采用矩形弹簧提供顶出力，开模时自动将成型完成的工件顶出凹模表面，方便操作人员取件，避免工件卡滞在模腔内部影响生产节拍。

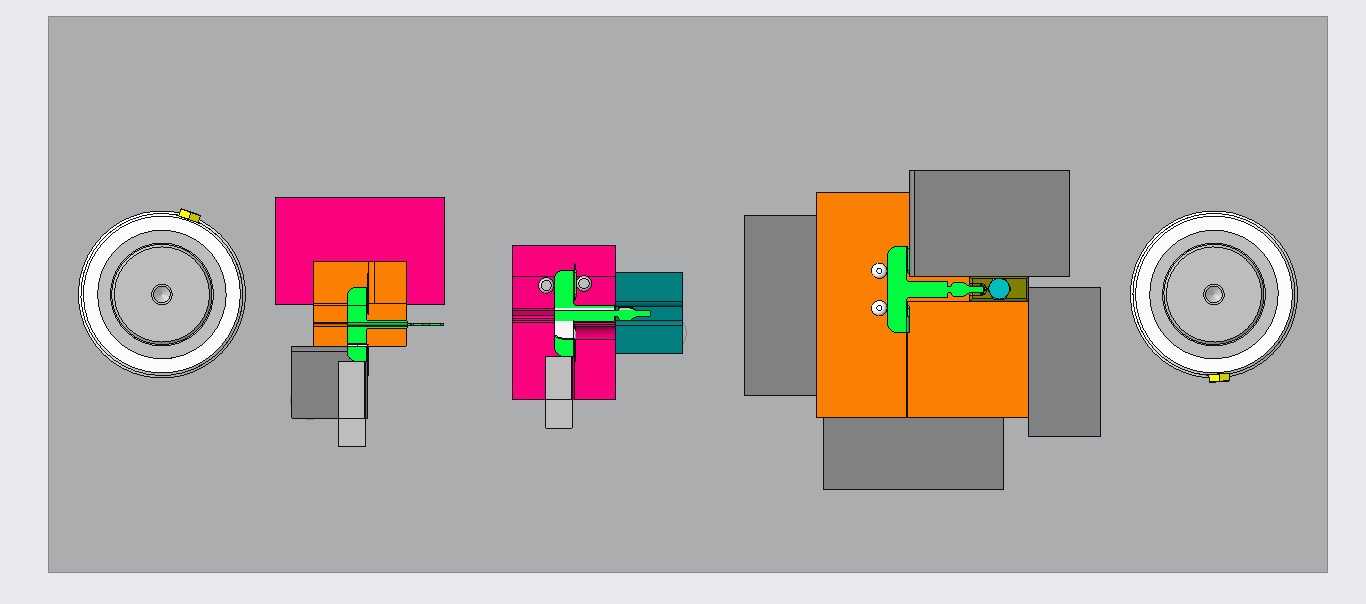

　　定位结构上，每个工位都设置了可调式定位挡块，挡块通过腰型孔固定在下模座上，可根据不同批次铝料的尺寸公差微调定位位置，保证折弯尺寸的一致性；针对薄铝件送料过程中易翘曲的问题，下模入料侧额外设置了弹性压料板，压料板在合模前先接触铝料表面，将料片牢牢压紧在凹模面上之后再进行折弯动作，避免折弯过程中料片窜动导致的尺寸偏移。整套工装的安装边界充分考虑了常规压力机的工作台尺寸，模座长宽尺寸适配25吨到40吨压力机的安装槽距，上下模座的闭合高度、开模行程都经过校核，保证在常规压力机行程范围内即可完成完整的折弯动作，无需额外改装设备。

　　从实际生产应用角度，这套工装采用多工位排布设计，单次合模即可完成多个不同形状薄铝件的弯曲成型，相比单工位模具有效提升了生产效率，同时每个工位的模仁独立拆分，单个模仁磨损后仅需更换对应部件，大幅降低了模具维护成本。针对铝材软质易刮伤的特性，所有与料片接触的模仁表面都做了镀硬铬抛光处理，表面粗糙度达到Ra0.8以下，避免折弯过程中在工件表面留下压痕、刮伤，满足精密五金件的外观质量要求。结构设计过程中充分考虑了加工工艺性，所有模仁零件都采用常见的铣削、磨削工艺即可加工完成，无需特殊的电加工或者五轴工序，降低了模具本身的制造成本，适合中小型五金加工厂的加工能力。

　　在实际调试过程中，可通过调整压料板的弹簧预紧力、凸模的下压深度来适配不同批次铝材的硬度差异，针对不同状态的铝材（比如硬态、半硬态、软态铝），仅需微调对应的参数即可保证折弯质量，无需大幅修改模具结构。上下模的合模行程设置了硬限位块，限位块经过淬火处理，长期冲压也不会出现塌陷，保证合模深度的一致性，避免过压导致的工件变薄或者压力机过载。整套结构没有复杂的气动、液压组件，纯机械结构即可完成所有动作，可靠性高，日常维护仅需定期给导柱导套添加润滑脂、检查弹簧弹力即可，对操作人员的技能要求较低，适合批量生产场景下长期稳定运行。
