传感器端子类精密连续级进模结构设计

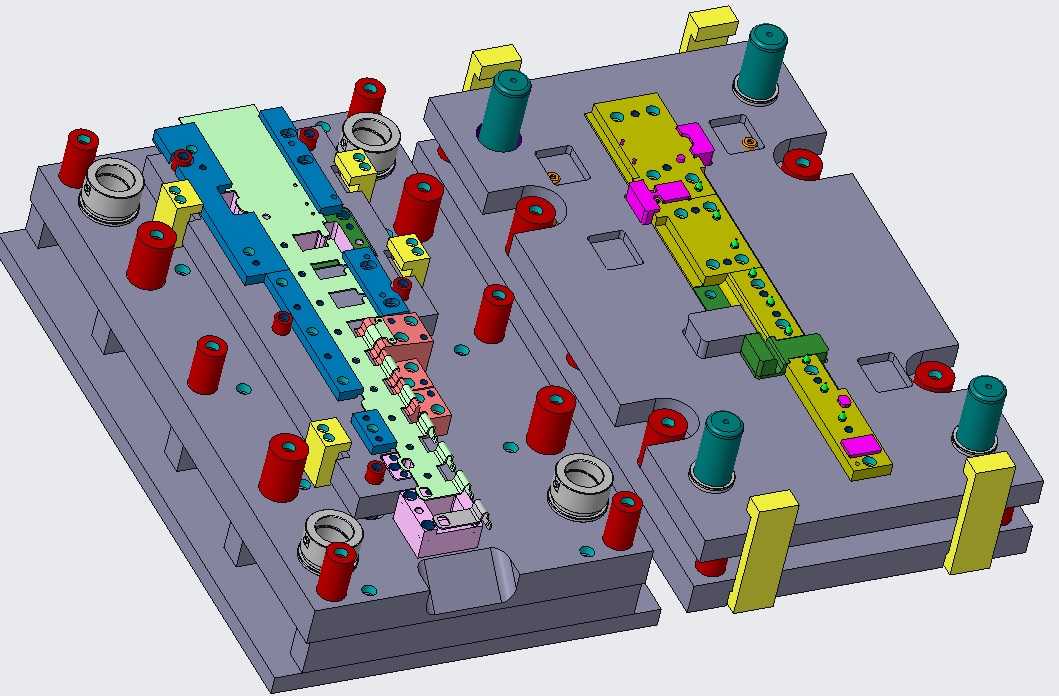

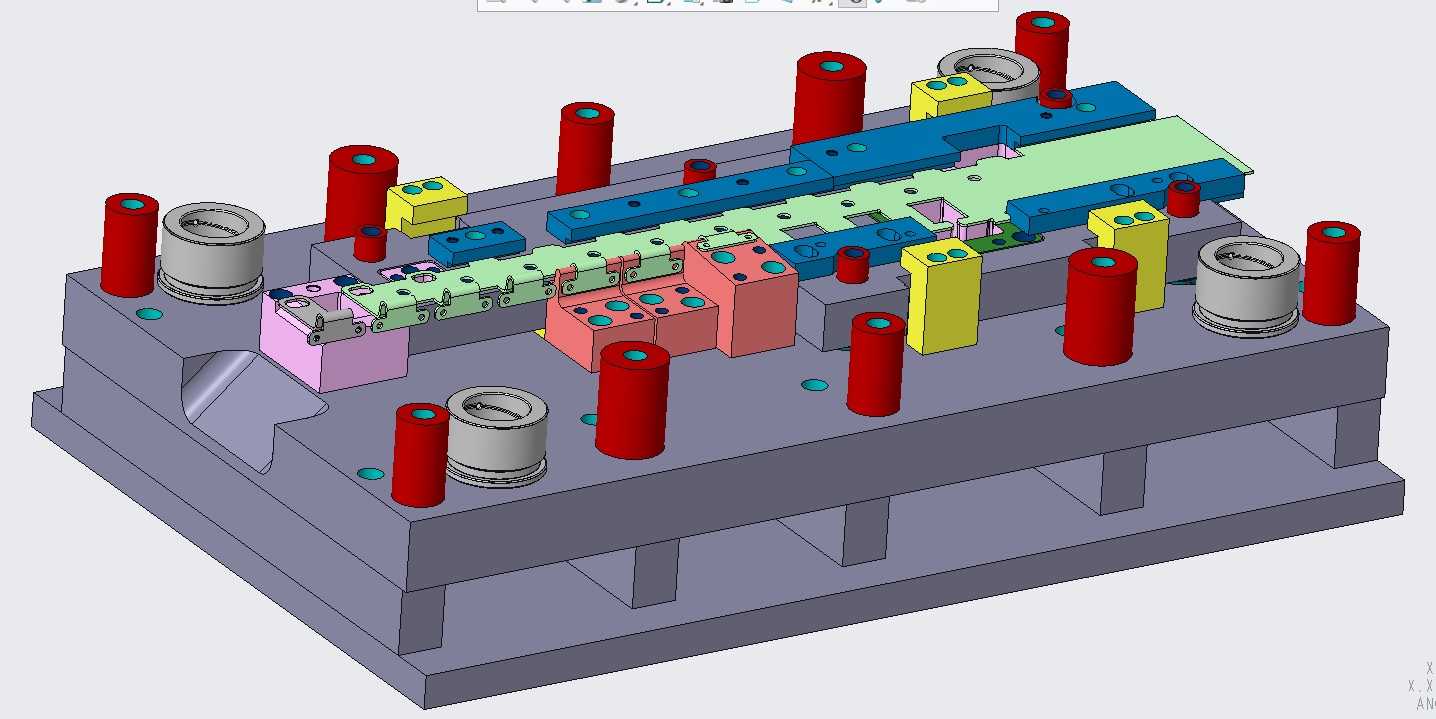

　　这套级进模针对传感器类精密金属冲压件的量产需求开发，适配电子接插件、传感器引脚类薄料带的连续冲压加工，常见于消费电子、工业传感元件的生产线配套工序，可在单次冲床行程内完成多道冲压工序，无需多次定位装夹，能稳定保障微型冲压件的尺寸一致性与形位公差。从结构布局来看，模架采用标准四导柱滚动导向配置，上下模座的平行度公差控制在0.01mm以内，导柱导套配合间隙小于0.005mm，可适配高速冲床的连续作业工况，避免长期冲压后导向精度偏移。模具的工位排布沿料带送进方向依次设置，包含冲导正孔、冲裁外形、折弯成型、局部精压、空位、分离落料共10个工位，导正销设置在初始工位及每间隔2个工位的位置，料带送进步距误差可控制在0.008mm以内，

　　避免多工位累积误差导致的产品尺寸超差。成型工位的凸凹模采用镶拼式结构，易磨损的冲切刃口部分使用硬质合金材料镶装，磨损后可单独更换镶件，无需整体报废模仁，大幅降低模具维护成本与停机维护时长。上下模的弹性卸料结构采用矩形弹簧搭配等高套筒配置，卸料板的压料力沿料带宽度方向均匀分布，针对薄料冲压时易出现的料带翘曲、变形问题，卸料板与凸模的配合间隙控制在0.003mm以内，冲压过程中可先压紧料带再完成冲切动作，有效抑制冲裁断面的毛刺高度，保障成型部位的平面度。模具的安装边界适配常规160T及以下吨位的开式、闭式高速冲床，模座的安装槽、压板位置符合行业通用安装尺寸标准，上下模合模高度预留足够的安全余量，无需额外改装设备即可完成上机安装。

　　定位结构除导正销外，在料带两侧设置了浮动导料销，送料过程中料带被顶起一定高度，避免成型后的折弯部位与下模表面发生刮蹭，保障产品表面无划伤、压痕等外观缺陷。针对传感器类零件的局部小尺寸折弯特征，成型工位设置了反向侧推结构，可抵消折弯过程中的材料回弹，折弯角度公差可稳定控制在±0.5°以内，满足后续传感器装配时的引脚插接精度要求。模具的废料排出通道沿下模座倾斜设置，冲裁产生的细小废料可沿斜面自然滑出模具体外，避免废料堆积在型腔内导致的凸模崩损、产品压伤问题。各工位的凸模固定采用挂台加顶丝的双重固定方式，高速冲压时不会出现凸模松动、移位的问题，同时在对应位置设置了误送料检测触点，一旦料带送进步距异常，检测装置会立刻触发冲床停机信号，

　　避免模具误冲损坏。这套结构的设计核心是在保障微型精密件冲压精度的前提下，尽可能提升模具的连续冲压寿命，常规维护工况下刃口研磨周期可达百万冲次以上，适配传感器元件大批量、高精度的生产需求，可直接对接自动化送料机实现无人化连续生产，减少人工操作带来的定位误差与安全风险。
