薄带材自动送料压力机进料装置

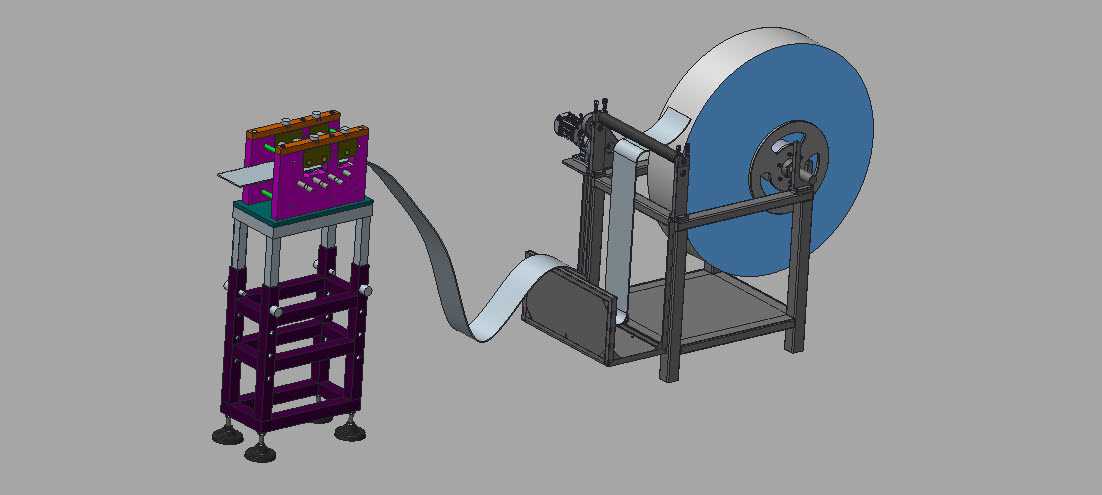

　　这套进料装置主要配套中小型开式压力机使用，覆盖0.2mm到5mm厚度范围的金属带材、复合带材冲压送料场景，常见于小五金冲压、接插件冲压、薄型结构件连续冲压的生产线工位，解决人工送料定位不准、送料步距误差大、薄料易褶皱堆料的实际生产痛点。整套装置分为卷材承载放卷单元与导向整平送进单元两个独立模块，两个模块采用分体式落地安装结构，可根据车间工位布局灵活调整间距，适配不同长度的料带缓存需求，不需要额外制作整体安装底座，现场部署时只需要打膨胀螺栓固定两个单元的脚架即可，对原有冲压工位的改造适配性较强。放卷单元采用立式悬臂卷轴结构，卷轴配套可调节挡料盘，能够适配不同幅宽的卷材安装，挡料盘的锁紧位置可根据卷材内孔宽度手动调整，

　　避免放卷过程中卷材轴向窜动导致料带跑偏；卷轴侧配套阻尼制动结构，可根据料带厚度、送料速度调整阻尼力矩，防止放卷转速过快导致料带松脱下垂、打结，当送料端停止牵引时，阻尼结构能够快速刹停卷轴，避免多余料带散落在工位地面。放卷架底部采用方管焊接框架结构，底部预留了废料收集托盘的安装空间，日常生产中产生的料头、料边可以直接落入托盘，减少工位清扫的工作量；架体高度设置在1.2米到1.5米区间，匹配常规压力机工作台面的进料高度，不需要额外增设高架导向辊。导向整平送进单元采用多层立式框架结构，框架采用工业铝型材与钢板拼接制作，兼顾结构刚性与轻量化，底部配套可调脚杯，可根据压力机进料口的实际高度微调单元整体高度，调整范围在正负50毫米以内，

　　能够抵消地面不平整带来的安装误差。单元上部设置多组交错排布的整平辊，辊面采用硬质阳极氧化处理，避免划伤料带表面，整平辊的间隙可通过侧面的调节旋钮精确调整，针对不同厚度的料带调整压下量，把成卷带来的料带弯曲应力消除，保证进入压力机模具的料带平直度满足冲压精度要求；整平后的料带通过导向槽进入送料辊组，送料辊采用聚氨酯包胶辊，增大与料带的摩擦力，避免送料过程中出现打滑，送料步距可根据冲压工艺需求调整，配合压力机的滑块行程信号实现同步送料，保证每一次冲压的送料精度控制在0.1毫米以内。料带从放卷单元到送进单元之间设置了弧形导向板，导向板表面做抛光处理，减小料带输送过程中的摩擦阻力，同时自然形成料带缓存弧度，

　　避免刚性拉扯导致料带变形或者送料步距失准。整套装置的气路、线路全部内置在架体的型材槽内，外部没有裸露的管线，避免生产过程中料带剐蹭管线造成故障，也减少了工位的安全隐患。安装边界方面，放卷单元的占地尺寸约为800mm600mm，送进单元的占地尺寸约为400mm400mm，两个单元之间的推荐安装间距在1米到1.8米之间，预留足够的料带缓存空间，同时不会占用过多的车间通道位置；装置整体的操作高度设置在1.1米左右，操作人员站在工位侧面就可以完成卷材更换、参数调整、日常点检的操作，不需要登高或者俯身，符合人机工程学要求。设计过程中重点考虑了不同厚度料带的适配性，针对薄料容易出现的褶皱问题，在整平段增加了弹性压边结构，料带两侧的压边轮可根据料带宽度调整位置，始终压住料带边缘，防止薄料在输送过程中起拱；针对厚料送料阻力大的问题，送料辊组配套了齿轮传动结构，保证上下辊的传动同步，不会出现辊面转速差擦伤料带表面。所有转动部位都采用密封式轴承，日常维护只需要定期加注润滑脂即可，不需要频繁拆解保养，适合冲压车间连续生产的使用工况。
