可换卡带辊式滚压成型设备结构

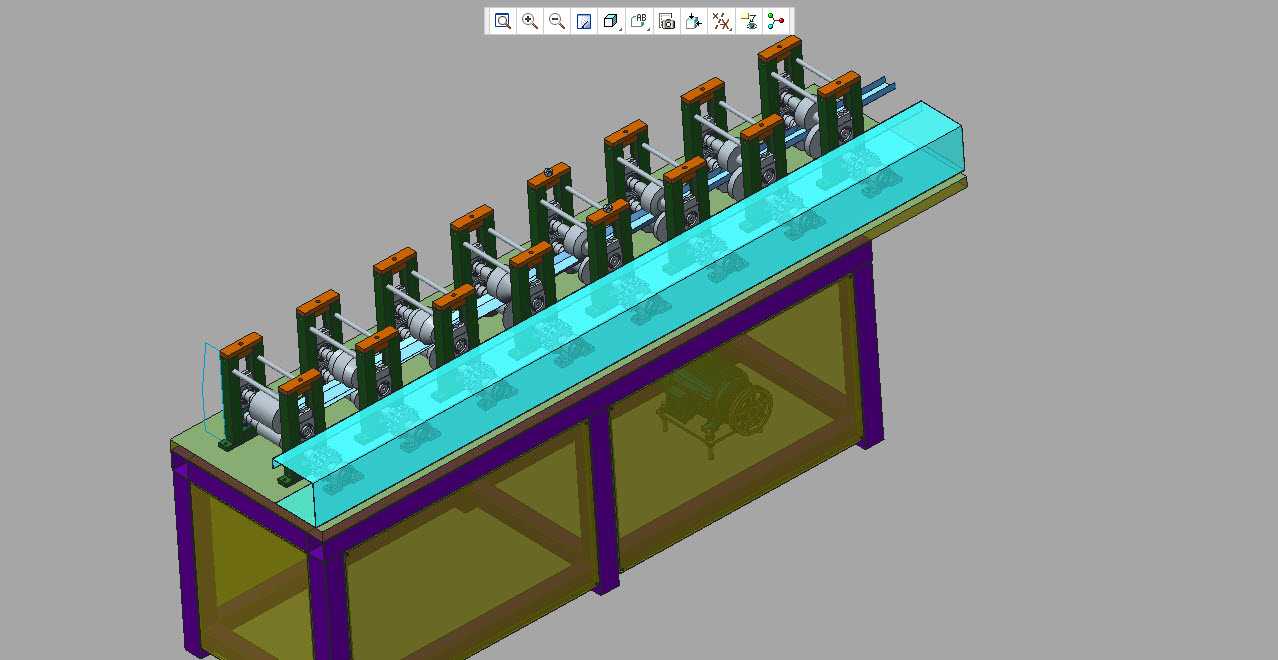

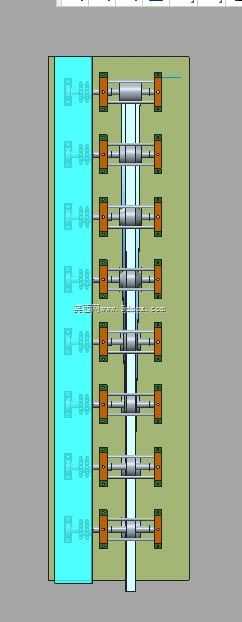

　　在薄板金属连续成型的生产场景里，这类带可换卡带的辊式成型结构，主要适配窄幅金属带材的连续冷弯滚压作业，常见于小型五金型材、电器接插件弹片、精密卡箍类零件的批量生产环节，相比固定辊系的成型设备，它的核心优势在于卡带快换结构能大幅缩短不同规格产品换型的调试周期，适配多品种小批量的精密型材生产需求。从结构布局来看，整套辊系采用多组平行辊轴沿带材送进方向依次排布的设计，单组成型辊包含上下对压的辊轮与侧边导向限位结构，每一组辊轮对应一个成型道次，通过逐道次的渐进弯曲变形，让平直带材逐步成型为目标截面形状，避免单次变形量过大导致带材出现拉裂、起皱或者回弹超差的问题。可更换卡带的设计，是将对应特定截面的成型辊组预装在标准化卡带模块上，

　　卡带与设备主体采用定位销加快速锁紧的连接结构，更换产品规格时不需要逐根调整辊轴的位置与间隙，只需要将对应规格的卡带整体推入设备定位锁紧，即可完成成型工位的换型，最大适配的带材宽度为100mm，能覆盖绝大多数窄幅精密冷弯型材的生产尺寸需求。设计这套结构时，首先要考虑的是辊系的刚度匹配，因为滚压过程中辊轮会承受带材变形带来的径向反力，如果辊轴刚度不足，会出现辊缝偏移导致成型尺寸超差，所以辊轴的支撑端采用了双轴承跨距布置的结构，尽可能减小辊轴的悬臂长度，降低受力变形量。其次是各道次变形量的分配，需要根据带材的材质屈服强度、料厚以及目标截面的复杂程度，合理分配每一组辊轮的变形角度，通常前几道次主要完成带材的导向与初弯，

　　中间道次逐步完成截面轮廓的成型，最后1-2道次设置为整形道次，用来消除前序道次累积的回弹误差，保证最终成型截面的尺寸一致性。安装边界方面，整套辊系的主体安装基准为设备的侧安装板，所有辊轴的安装孔采用一次装夹镗孔加工，保证各辊轴的平行度公差控制在0.02mm/m以内，避免因辊轴不平行导致带材送进过程中出现跑偏、扭曲的问题；卡带模块的安装定位面设置有耐磨镶条，长期更换卡带造成磨损后可以单独更换镶条，不需要整体返修设备主体安装面，降低后期维护成本。送料方向的入口端设置有带材导向限位结构，能根据带材宽度调整导向轮的间距，保证带材能准确进入第一组成型辊的辊缝中心，避免进料偏斜导致的成型缺陷。在实际生产应用中，这类结构通常搭配开卷机、

　　校平机构以及定长切断机构组成连续生产线，带材从开卷机送出后经过校平辊消除来料的板形波浪，再进入滚压成型工位完成截面成型，最后根据产品长度需求进行定长切断，整个过程可以实现连续自动化作业，生产效率远高于冲压折弯的单工序生产模式。针对不同材质的带材，比如低碳钢、不锈钢、铜合金等，只需要对应调整辊轮的表面硬度与成型道次的变形量分配，不需要改动设备的主体安装结构，适配性较强。另外，辊轮与辊轴之间采用键连接加轴向锁紧的结构，长期使用出现辊轮磨损后，可以单独拆卸更换对应道次的辊轮，不需要更换整根辊轴，进一步降低易损件的更换成本。在三维建模过程中，需要重点验证各道次辊轮的型面轮廓是否存在干涉，尤其是相邻道次之间，带材在送进过程中会随着变形产生一定的纵向延伸，建模时要预留足够的道次间距，避免带材在两道次之间出现堆料或者过度拉伸的问题；同时要模拟卡带更换的运动路径，确认卡带推入和拉出的过程中不会与设备主体框架、相邻的辅助机构产生碰撞，保证快换结构的操作空间充足。
