仓储用可移动WIFI智能货架组设计方案

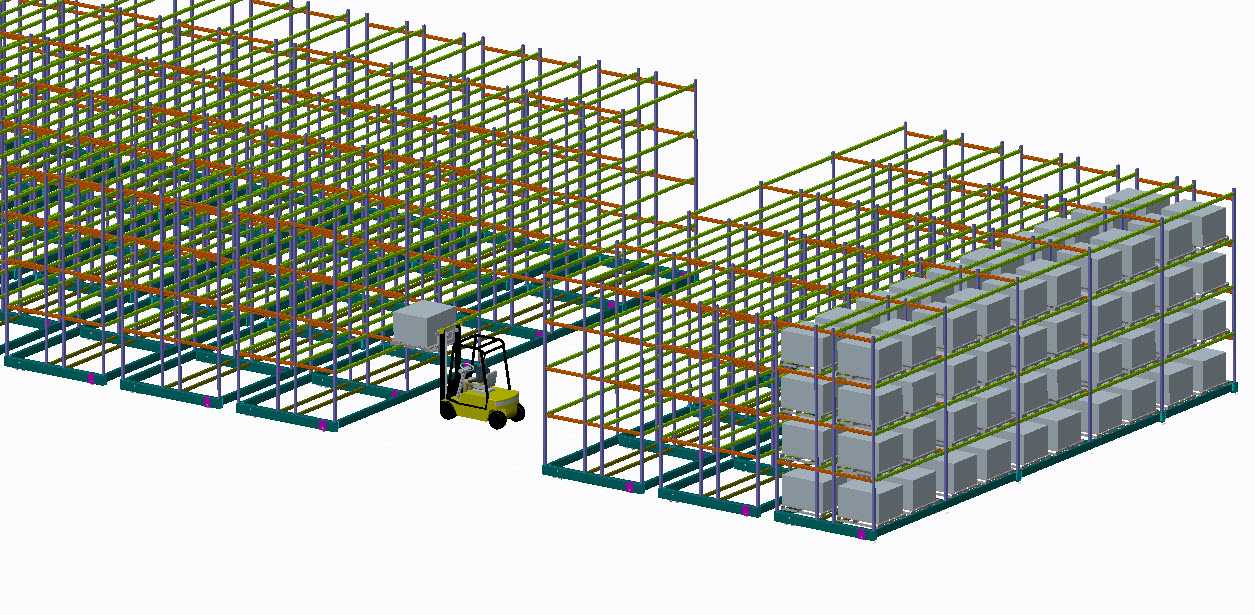

　　这套货架组的设计，最初是针对电商前置仓、制造业原料仓这类需要动态调整货位、同时需要实时采集库存数据的场景做的方案，区别于传统固定式重型货架，它在常规横梁式货架的基础上，增加了可移动底座与WIFI数据传输模块，适配需要频繁调整储位、库存周转效率要求高的仓储作业环境。从实际作业逻辑来看，常规的固定式货架一旦安装完成，货位通道就固定死了，仓库面积利用率通常只能做到30%-40%，而这套移动货架组，每一组货架都可以沿地面铺设的导轨做横向移动，只需要预留一条作业通道，就能满足所有货架的存取需求，面积利用率可以提升到70%以上，特别适合SKU多、单SKU存量中等、需要整托盘存取的仓储场景，比如电子元器件原料仓、电商快消品中转仓这类场景，叉车只需要进入打开的通道，就能完成对应货位的托盘存取作业。

　　从结构设计的思路来说，整个货架组的主体框架还是沿用了成熟的横梁式货架结构，立柱采用C型冷轧钢冲孔截面，横梁采用抱扣式卡接结构，不需要螺栓固定就能快速调整层间距，单货位的额定载荷按照常规1吨的整托盘载荷设计，足够满足绝大多数标准托盘的货物存储需求。移动底座部分采用型钢焊接框架，底部安装有沿导轨行走的承重轮与导向轮，驱动部分集成在底座端部，采用低压电机驱动，移动速度控制在每分钟8-12米，避免移动速度过快导致货架上的货物倾倒，同时底座上安装有位置传感器与防撞检测装置，当货架移动路径上有障碍物或者人员误入时，会立刻停止移动，保障作业安全。WIFI模块集成在每一组货架的控制盒内，可以实时将货架的当前位置、货位占用状态传输到仓库的WMS系统中，作业人员不需要到现场确认货位，在管理系统端就能直接调度货架移动到指定通道位置，省去了人工找货、核对货位的时间。

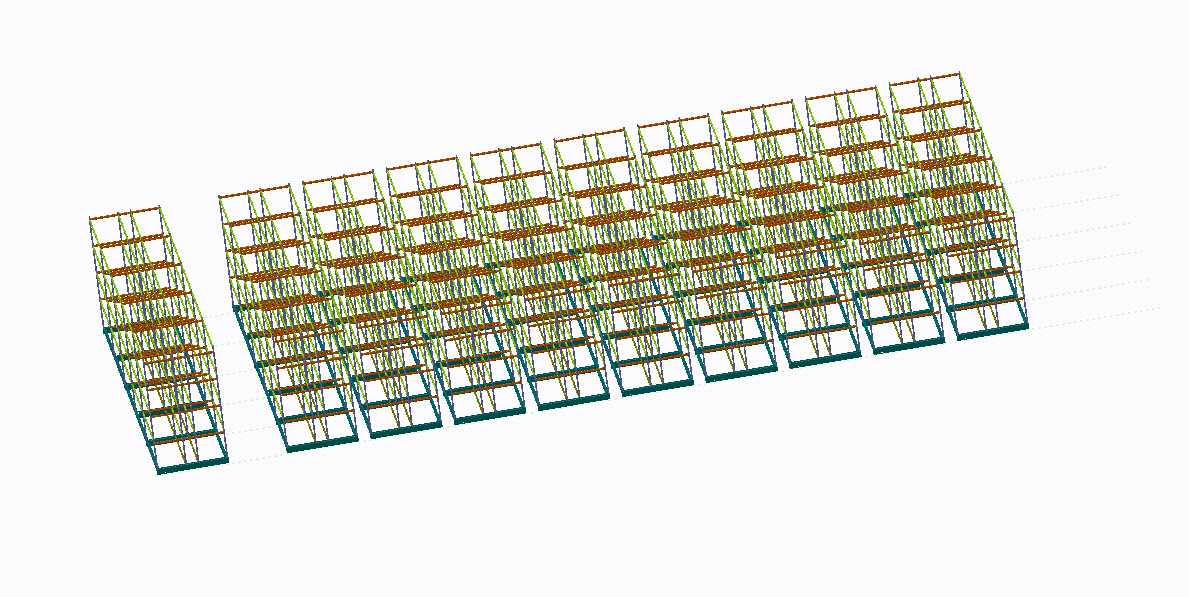

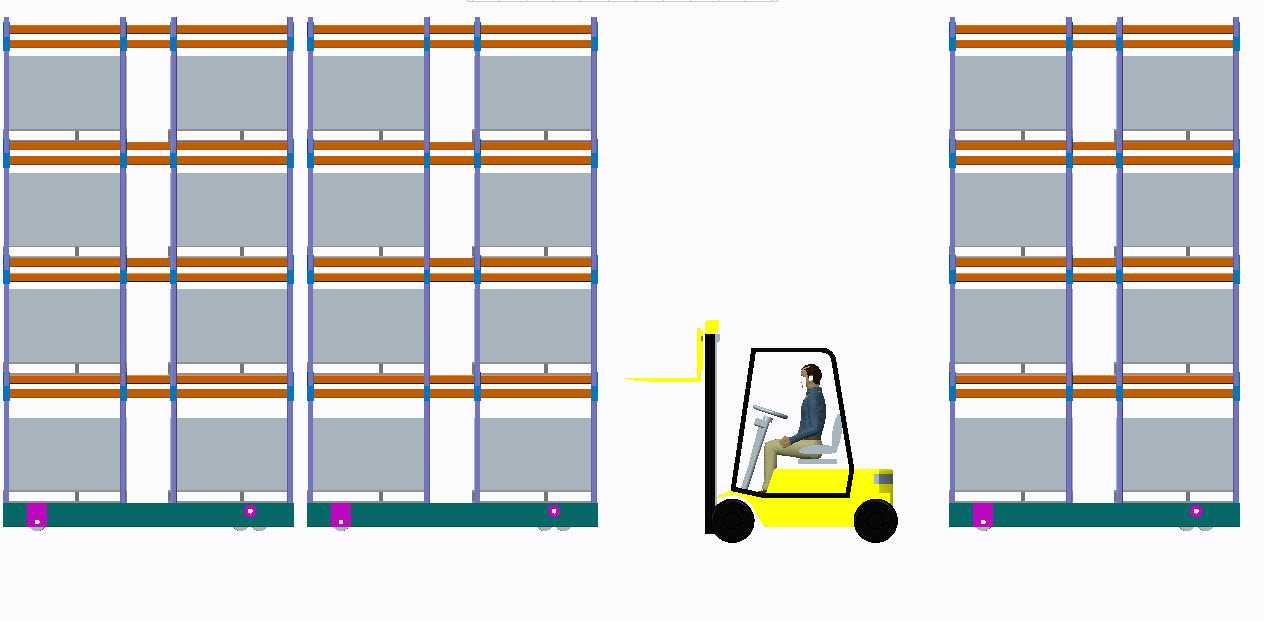

　　从安装边界与尺寸适配来看，这套12组的货架系统，单组货架的宽度设计为1.2米，适配标准1200*1000mm的工业托盘，货架深度为1米，托盘放置后前后各有50mm的安全余量，避免托盘伸出货架剐蹭相邻货物；货架的总高度设计为6米，分为4层存储位，底层高度预留1.8米，满足叉车作业时的门架起升空间，上面三层的层间距按照1.3米设置，适合存放高度不超过1.2米的整托盘货物。地面导轨采用嵌入式安装，导轨顶面与地面完成面齐平，不会影响叉车在通道内的正常行驶，导轨的安装直线度误差要求控制在每10米长度内不超过2mm，避免货架移动时出现卡滞；整个货架组安装完成后，总长度为14.4米，总宽度方向因为只需要预留一条3米宽的作业通道，整体占地宽度比传统固定货架减少了近60%，对于租金成本较高的城市周边前置仓来说，能大幅降低单位存储面积的成本。

　　在细节设计上，货架的每一层横梁上都安装有货位检测的光电传感器，当托盘放置到位后，传感器会自动检测托盘的放置位置是否偏移，如果偏移量超过50mm，系统会发出提示，避免叉车作业时托盘放置不到位导致的货物坠落风险；货架的立柱底部安装有调整脚，可以在地面不平整的情况下调整货架的水平度，调整范围为±30mm，满足普通工业地坪的安装要求，不需要额外做超平地面处理。移动底座的驱动部分带有自锁功能，当货架停止移动后，电机会自动锁止，不会因为叉车碰撞或者地面倾斜出现货架移位的情况，同时每一组货架都带有手动释放装置，当仓库出现断电情况时，可以手动松开自锁装置，人工推动货架移动，不会影响应急情况下的货物存取。另外，货架的表面处理采用静电喷塑，涂层厚度控制在60-80μm，耐磨防腐蚀，适合仓库内的常温干燥环境，不需要额外做防腐处理就能满足10年以上的使用周期。

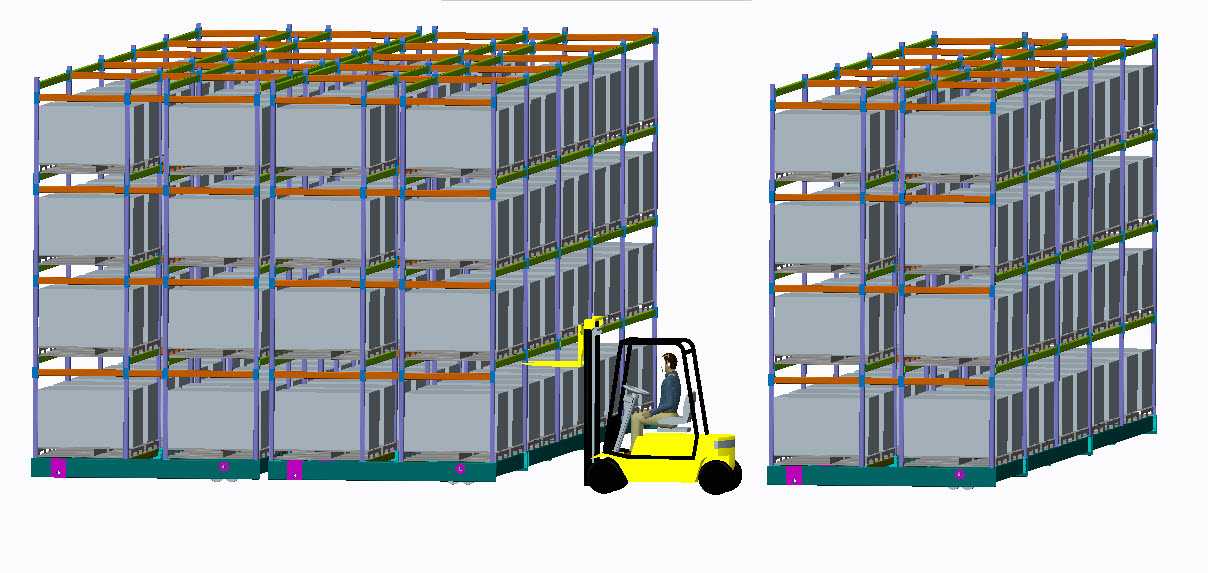

　　从作业适配性来看，这套货架系统可以适配常规的1.5吨平衡重式叉车作业，不需要采购专用的堆垛设备，企业现有仓储作业人员只需要简单培训就能完成操作，不需要额外配备专业的设备运维人员，整体的改造成本比自动化立体仓库低80%以上，但是存储密度比传统固定货架提升一倍以上，是中小仓储场景提升存储效率的高性价比方案。在建模过程中，所有的结构件都按照实际加工尺寸做了参数化设计，立柱的冲孔间距、横梁的卡接尺寸、底座的轮组安装位置都和实际加工图纸保持一致，结构工程师可以直接在这个模型基础上调整货架的层数、单组长度、额定载荷等参数，快速适配不同仓库的实际尺寸与存储需求，不需要从零开始搭建框架结构，能大幅缩短方案设计的周期。
