仓储密集存储移动式货架系统结构

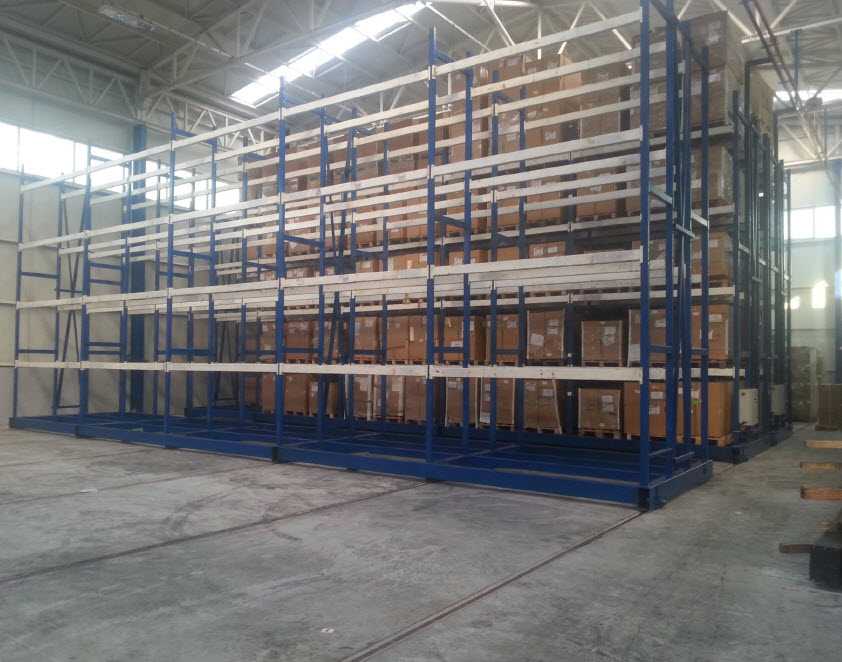

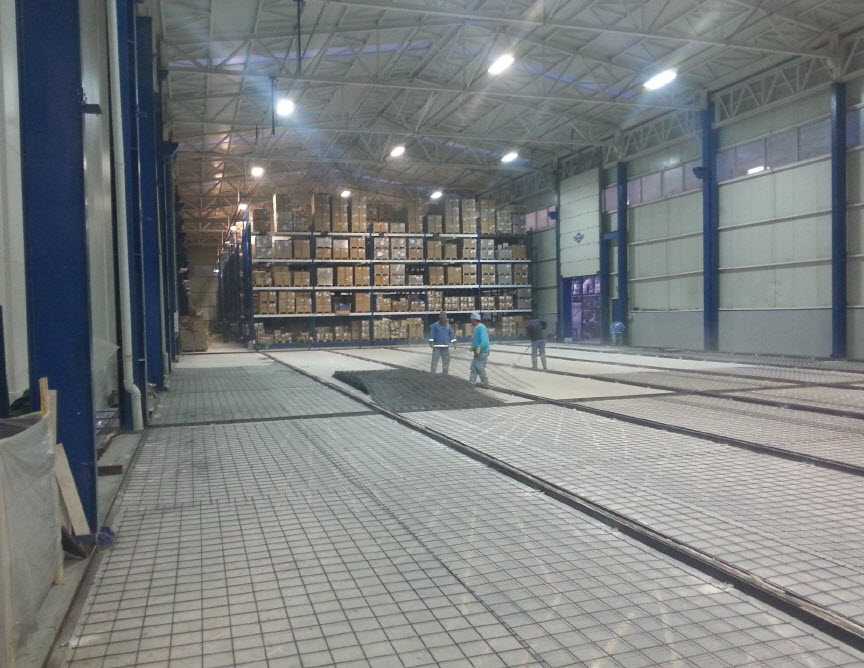

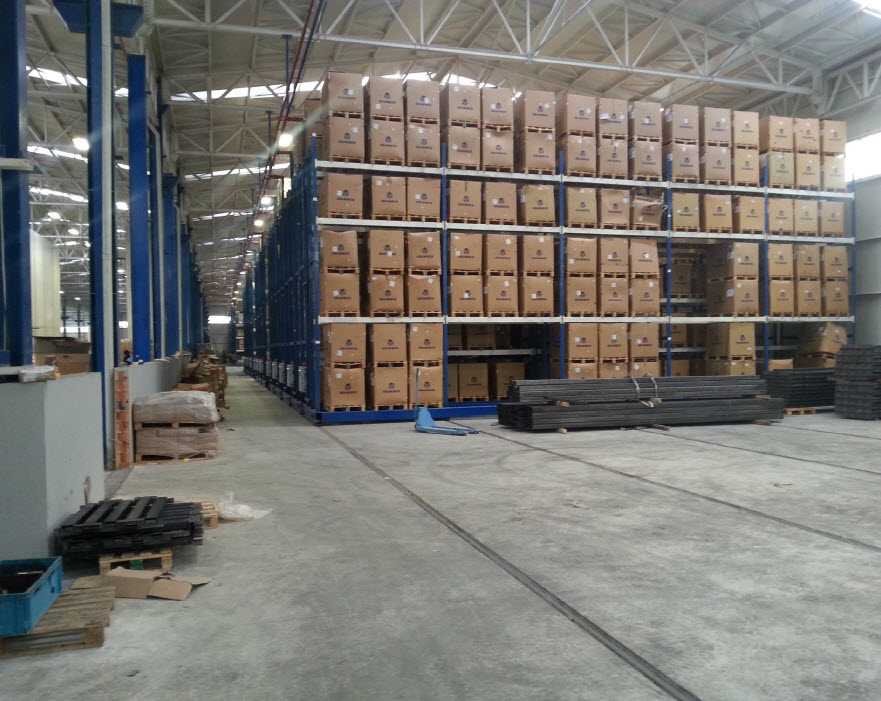

　　单根立柱的额定承载能满足整排货架满载时的竖向载荷传递，不会因为长期堆载出现立柱侧弯或者挠度超标的问题。货架底部的行走机构是整套系统的核心设计部分，每节货架底部对应安装多组带导向轮的行走台车，台车与货架底脚通过高强度螺栓刚性连接，导向轮嵌入地面预埋的轨道槽内，既可以保证货架沿轨道直线移动，也能承受货架满载时的竖向载荷，避免轨道局部受压变形。地面轨道的安装需要严格控制水平度误差，每米轨道的水平高差不能超过1mm，两条平行轨道的跨距误差要控制在2mm以内，否则货架移动时会出现卡滞、行走轮偏磨的问题，轨道预埋时还要和仓库地面的配筋层做固定连接，避免长期受压后轨道出现沉降偏移。货架的移动驱动分为手动和电动两种形式，在土地成本持续走高的当下，常规固定式货架的通道预留往往要占用仓库近四成的地面面积，对于快消品、冷链、大宗备件这类SKU批量大、出入库频次中等的存储场景而言，空间浪费的问题格外突出，移动式货架系统正是针对这一痛点设计的仓储存储解决方案。不同于普通固定货架需要给每两排货架预留独立作业通道，这套系统将成排的货架整体架设在地面铺设的轨道上，仅需要预留一条可随货架移动调整位置的作业通道，就能完成所有货位的存取作业，空间利用率相比常规横梁式货架能提升近一倍，尤其适合需要在有限仓储面积内扩容存量的场景。从实际运行的结构来看，货架主体采用高位横梁式承载框架，立柱选用加厚冷轧钢辊压成型，截面带有多道加强筋，

　　针对载重量较大的高位货架一般采用电机驱动，每排货架端部安装驱动电机和减速机构，通过传动轴带动两端的行走轮同步转动，操作端设置在货架端部的控制盒上，作业人员需要进入某两排货架之间作业时，只需要操作对应货架的移动按钮，就能将货架沿轨道移开，留出足够的作业通道供叉车或者拣选人员通行，作业完成后可以将货架靠拢，进一步压缩通道占用空间。从安装边界来看，这套系统对仓库地面的承载力有明确要求，普通轻载型移动货架要求地面承载力不小于5吨每平方米，高位重载型的要求会提升到10吨每平方米以上，轨道铺设区域的地面要做硬化找平处理，不能有明显的坡度或者凹凸。货架整体的外形尺寸可以根据仓库的净高、柱网间距做定制化调整，单排货架的长度一般不超过40米，

　　避免长度过大导致行走同步性差，货架高度一般控制在12米以内，过高的话移动过程中会出现顶部晃动幅度过大的问题，影响存储安全。货架的每一层横梁可以根据存储货物的托盘尺寸、堆高调整层高，横梁和立柱采用挂片式连接，不需要焊接固定，调整时只需要将横梁挂扣卡入立柱对应的孔位即可，适配不同规格的货物存储需求。在安全设计层面，每排货架的端部都安装有光电感应和机械防撞条，当货架移动过程中检测到通道内有人员或者障碍物时，会立即切断驱动电源停止移动，避免挤碰事故，部分带电动控制的型号还会在通道入口处安装安全锁，当人员进入通道作业时可以锁闭对应货架的移动功能，防止误操作带来的安全风险。另外货架顶部还可以根据仓库的消防要求加装消防喷淋避让结构，

　　不会影响仓库原有消防系统的覆盖范围。从实际应用场景来看，这类移动货架除了用在常规的工业品备件仓库、成品仓储外，在冷链冷库中应用也十分广泛，因为冷库的单位容积建造成本远高于普通常温仓库，通过移动货架提升空间利用率，能大幅降低单位货物的冷藏存储成本，另外在档案存储、医药仓储这类对存储密度要求高、出入库频次不算极高的场景，这套系统也能很好地适配。在做三维结构设计时，需要重点校核行走轮的轮压、轨道的承载强度、货架整体移动时的抗倾覆稳定性，尤其是满载状态下启动和制动时的惯性力计算，要保证货架不会因为启停惯性出现货物滑落或者结构变形，同时还要预留驱动电机、传动机构的安装维护空间，方便后期对行走部件做润滑、易损件更换等日常维护作业。
