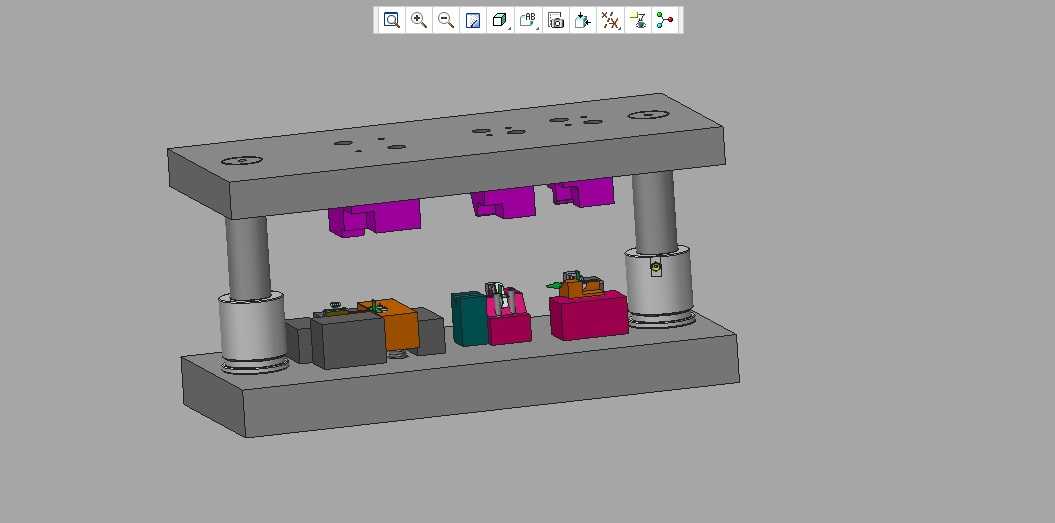

铝合金冲压工序级模具装配结构

　　这套装配结构面向铝合金薄板类零件的多工位连续冲压工序设计，整体采用上下模座对置的经典冷冲模架布局，四根导柱搭配导套实现合模过程的高精度导向，避免上下模对位偏移造成的零件成型缺陷、模具啃模损伤。上模部分按工序排布固定多组凸模与压料组件，对应下模的凹模镶块、定位挡料结构，可在单次合模行程内完成铝合金料带的冲裁、折弯、局部成型多道工序，减少工件在不同设备间的转序搬运，适配中小批量铝合金结构件的冲压生产需求。

　　从实际生产场景出发，这类模具多用于消费电子外壳、小型铝合金结构支架的加工环节，铝合金材料本身塑性较好但粘模倾向明显，设计时在各成型工位预留了合理的脱模斜度，压料元件采用弹性卸料结构，开模时可将料带平稳从凸模上脱出，避免工件带料变形。上下模座采用45号钢调质处理，保证长期冲压受力下的结构刚性，导柱导套配合面做高频淬火处理，耐磨性能满足万次以上冲压行程的使用要求，无需频繁更换导向元件。

　　安装边界上，模座的长宽尺寸适配常规160吨及以下吨位开式压力机的工作台安装孔位，上下模座的闭合高度、开模行程预留量匹配常规压力机的滑块行程参数，无需对设备做额外改造即可完成装夹。下模座表面设置了定位键槽，可与压力机工作台的T型槽配合快速定位，减少模具上机的调校时间。各工位的凸凹模镶块采用快换式固定结构，当某一工位的刃口出现磨损、崩缺时，无需拆解整套模具即可单独拆下对应镶块进行修磨或更换，大幅降低模具维护的停机时间。

　　设计过程中针对铝合金冲压的回弹特性，在折弯工位做了合理的回弹补偿角设置，避免成型后零件角度超差；冲裁工位的凸凹模间隙按铝合金料厚的5%-8%取值，保证冲裁断面的光洁度，减少后续去毛刺的工序工作量。模架内部预留了废料滑落通道，冲裁产生的铝合金废料可直接沿通道滑落至压力机下方的废料收集槽，无需人工频繁清理模面，提升连续生产的作业效率。各弹性元件的预压量按冲压受力曲线做了匹配设置，压料力在成型过程中保持稳定，避免铝合金料带在成型时出现起皱、拉裂的问题。

　　这套结构的排布逻辑遵循工序流顺序，料带从模具一侧送入后，沿定位导轨逐步向前送进，每个工位完成对应加工内容后逐步成型为最终零件，末端设置的顶料机构可将成型完成的工件自动顶出模面，配合接料装置可实现半自动化生产，降低操作人员的手动取件风险。上下模之间设置了限位柱，控制合模的最终深度，避免合模过深造成的模具零件损伤、零件过度压合变形。
