等距切割工装模架结构设计

　　这套等距切割工装主要应用于薄型带材、片状工件的定距裁切工序，常见于电子接插件料带裁切、小型五金弹片分段、传感器封装基材定长切断这类需要保证每段裁切长度公差稳定的生产场景，区别于普通单次落料模，它的核心是通过内置的等距送料定位结构，配合上下模的合模动作，在单次冲压行程内完成固定步距的工件裁切，避免人工送料带来的长度偏差，适配连续冲压生产线的联机作业需求。

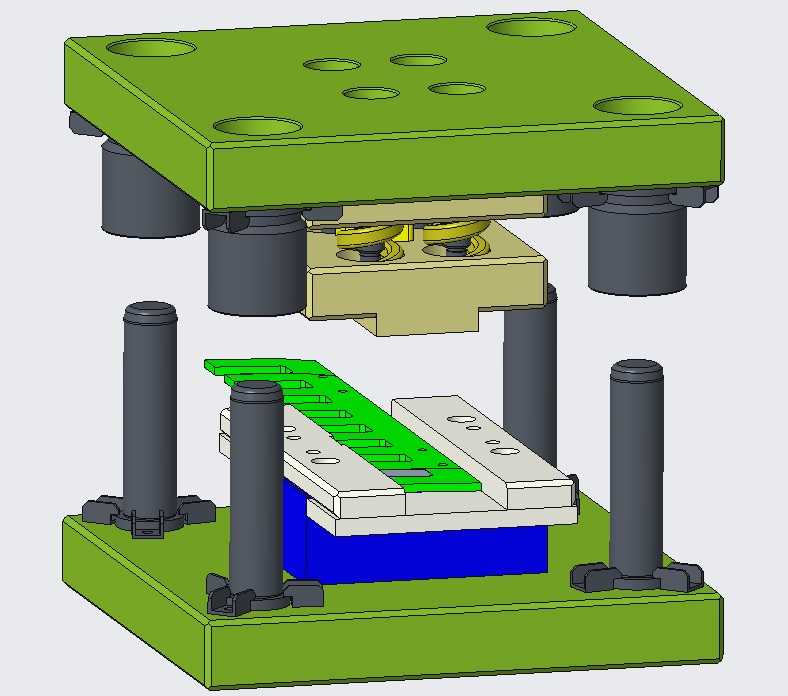

　　从结构功能来看，整套工装采用四柱导柱导向架构，上下模座选用加厚板材加工，四角的导柱与导套采用过盈配合压装在模座内，合模时导柱先进入导套完成导向，保证上下模芯的对位精度控制在0.02mm以内，避免裁切过程中出现啃模、切口带毛刺的问题。上模部分集成了裁切冲头、弹性压料组件，合模时弹性压料块先接触待加工工件，将工件牢牢压在下定模型面上，再由冲头完成裁切动作，防止工件在裁切受力时发生位移，保证切口的平整度。下模部分设置了定位挡块、工件承托台以及废料导出槽，待加工的长条状工件从模架侧方送入，靠紧定位挡块后即可完成送料定位，裁切完成的工件顺着承托台滑出作业区，裁切产生的边角废料则通过下模的落料槽直接排出，不会堆积在模腔内影响后续作业。

　　设计过程中首先考虑的是安装边界适配性，上下模座的安装孔位按照通用冲床的模柄尺寸、工作台T型槽间距做了匹配，上模座中心预留了模柄安装位，可以直接固定在普通开式冲床的滑块上，下模座的沉头安装孔对应常规冲床工作台的装夹位置，不需要额外做转接板就能完成设备装夹。导柱的行程设计预留了足够的安全距离，开模状态下上下模芯之间的留隙足够操作人员完成送料操作，同时不会因为开模行程过大影响冲压效率。模芯部分采用快换式设计，裁切冲头和下模刀口都通过螺钉固定在模座上，当加工不同宽度、不同裁切步距的工件时，只需要更换对应的模芯组件，不需要整套更换模架，能大幅降低多品种小批量生产的工装投入成本。

　　在细节设计上，弹性压料组件的弹簧力经过匹配计算，针对厚度0.1-1mm的片状基材，压料力设置在裁切力的15%左右，既可以压住工件避免移位，又不会因为压力过大在工件表面留下压痕。定位挡块的位置做了微调结构，通过锁紧螺钉可以小范围调整挡块的前后位置，补偿模芯加工带来的步距误差，保证裁切长度的一致性。上下模座的边角都做了倒角处理，避免安装过程中锐边划伤操作人员，导柱顶端加装了防尘帽，防止车间内的金属碎屑、灰尘进入导套内部磨损导向面，延长导柱导套的使用寿命。整套工装的结构紧凑，没有多余的冗余设计，所有受力部件都经过刚度校核，在连续冲压工况下不会出现模座变形、模芯错位的问题，适配每分钟30-60次的连续冲压作业节奏，能长期稳定保证裁切尺寸的一致性，降低后续工序的尺寸筛选成本。
