单支点结构道具铰链配件多体设计

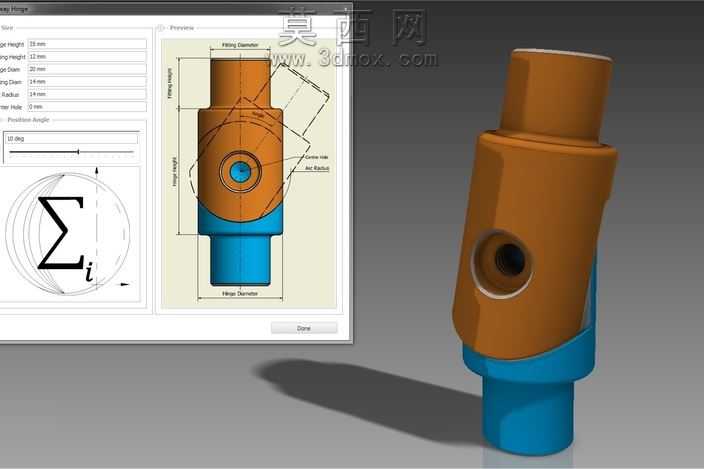

本作品为定制化道具铰链配件的多体三维设计成果，建模阶段依托参数化设计逻辑搭建整体框架，首先根据定制需求梳理核心功能约束：区别于常规铰链采用双螺钉修平位置的固定方式，本次设计要求仅保留单个支点结构，因此建模过程中优先完成核心支点的基准定位，以支点中心为全局坐标原点，依次向外推导各段柱体的轮廓尺寸、衔接角度与配合公差。模型采用上下分段式结构，主体棕褐色段为铰链的受力承载主体，侧面开设的横向通孔即为单支点安装位，孔位边缘做了倒角过渡处理，避免应力集中同时提升装配顺滑度；下部蓝色段为铰接配合段，与主体段采用斜切面衔接，既保证了转动过程中的结构避让，也通过差异化的色彩分区在渲染阶段清晰区分不同功能部件。材质设置上，棕褐色主体部分赋予哑光工程塑料材质，模拟道具常用的轻量化耐磨材质属性，调整粗糙度参数至0.6左右还原磨砂质感，蓝色配合段赋予稍高光泽度的硬质合金材质，粗糙度设置为0.2体现金属部件的耐磨特性，场景渲染采用柔和的侧上方打光，搭配浅灰色地面接收柔和阴影，既清晰呈现整体结构轮廓，也能直观展示不同部件的材质差异。结构设计过程中未采用固定尺寸约束，而是保留了多体参数关联特性，各部件的尺寸参数可根据实际道具的安装需求灵活调整，单支点的孔径、柱体的直径与长度、斜切面的倾斜角度均设置为可驱动参数，修改对应数值即可快速生成适配不同场景的铰链变体，同时在多体配合处预留了合理的装配间隙，保证铰接转动时无卡顿、无干涉。整体设计在满足单支点安装的定制需求基础上，兼顾了结构强度与转动灵活性，多体拆分的设计逻辑也为后续的3D打印或机加工生产提供了便利，不同部件可根据受力需求选择适配的加工工艺与材料，进一步提升了该铰链配件的场景适配性。
