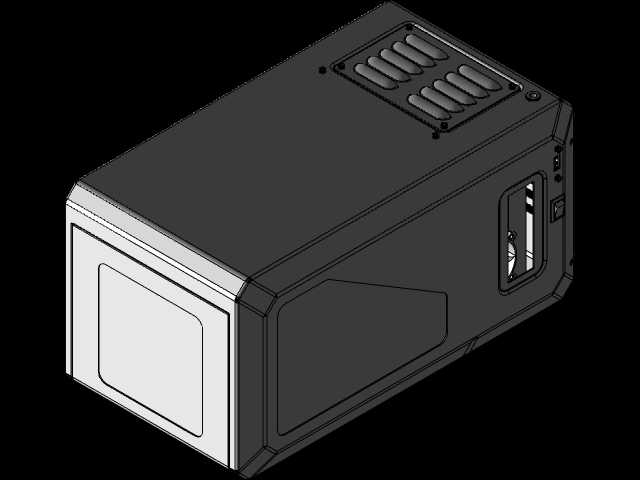

光固化树脂光子声波3D打印设备结构

　　这款光固化打印设备的结构设计，首先围绕桌面级文创、手板加工、精密小零件试制的应用场景展开，日常在珠宝蜡模打样、齿科临时修复体制作、动漫手办原型生产、小型精密结构件验证的场景中，这类设备的使用频率极高，相比传统FDM打印设备，光固化成型的零件表面精度更高，层纹控制更优，能够满足小尺寸精密制件的成型需求。

　　从功能特性来看，设备搭载6.08英寸单声道显示组件作为成型掩膜，配合阵列排布的紫外LED光源，能够实现均匀的面曝光成型，光源阵列的排布经过光路校准设计，保证成型幅面内各位置的紫外辐照强度偏差控制在合理区间，避免出现边缘区域固化不完全、中心区域过固化的问题。设备侧面预留的操作与接口区域，集成了触控操作、数据传输、电源接入的功能模块，操作侧的开窗结构既可以观察内部成型状态，也能作为料槽维护、成型平台取件的操作通道，日常更换树脂、清理料槽残留、校准平台水平时，不需要完全拆解设备外壳，操作空间足够满足常规维护动作。

　　设计思路上，这款设备是在成熟的桌面级光固化打印机结构基础上做的优化重构，外壳采用一体化钣金折弯加拼接的结构形式，边角做了倒角过渡处理，既避免钣金锐边造成操作划伤，也能提升外壳的结构刚性，减少设备运行过程中因振动带来的成型精度偏差。顶部的格栅式散热结构，正对内部光源驱动板与电源模块的发热区域，通过自然对流加内部小风扇辅助的散热方式，将长时间工作产生的热量及时排出，避免光源组件因温度过高出现光衰提前、寿命缩短的问题，同时格栅的开孔尺寸做了控制，既保证通风量，也能防止外部杂物落入设备内部造成电路短路。

　　外形尺寸与安装边界方面，设备整体为方正的台式结构，占地面积与常规桌面级激光打印机相当，放置在常规工作台面上时，后部需要预留至少50mm的通风间隙，侧面操作区域需要预留不少于150mm的操作空间，方便取放成型件与维护操作。设备底部设置有可调式支撑脚，能够适应不平整的工作台面，通过调整支撑脚高度可以将设备调整至水平状态，保证成型平台与曝光屏的平行度，避免出现成型件层厚不均、局部剥离失败的问题。内部成型腔的密封结构做了优化，配合上盖的遮光设计，既能够防止紫外光外泄造成的树脂提前固化，也能减少树脂中挥发性成分的无组织扩散，降低日常使用过程中的异味影响。

　　从结构细节来看，成型平台的升降机构采用精密导轨搭配丝杆传动的结构，升降过程的重复定位精度能够满足层厚0.02mm到0.2mm的成型需求，Z轴的运动行程经过匹配设计，能够充分利用6.08英寸显示屏的成型幅面，实现最大成型高度范围内的连续打印。料槽的安装结构采用快拆式设计，通过卡扣结构实现料槽的快速定位与锁紧，更换不同类型树脂时，可以快速拆卸料槽进行清理，不需要额外工具辅助。设备内部的走线全部做了理线固定处理，避开运动部件的运动行程，防止长期运行过程中出现线缆磨损、拉扯造成的设备故障，电气元件的排布也做了分区处理，高压电源区域与低压控制区域做了隔离，降低电路干扰带来的运行稳定性问题。
