MKS TFT32 V4彩色触摸显示屏结构设计

　　在桌面级FDM 3D打印设备的操控端配置中，带触控功能的独立显示模块是连接操作者与设备主控的核心交互载体，本次呈现的MKS TFT32 V4彩色触摸LCD结构，正是针对Makerbase旗下全系列3D打印主控板适配开发的人机交互硬件。从实际装机场景来看，这类触控屏常被安装在3D打印机的型材框架前侧或顶部操作区，替代传统的旋钮加段码屏操控方案，让操作者无需连接上位机即可直接完成温度设置、运动轴点动、文件选择、打印启停、参数微调等全流程操作，大幅降低设备的现场操作门槛。

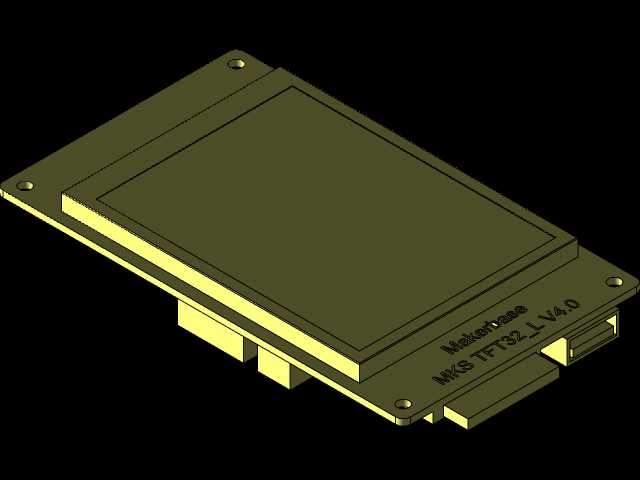

　　从结构设计思路来看，这款显示屏采用板屏一体化叠层布局，最上层为3.2英寸彩色触控玻璃面板，下方通过缓冲泡棉与LCD显示模组贴合，再往下是核心驱动PCB板，所有元器件均布置在PCB板朝向设备内侧的一面，既避免元器件外露造成的磕碰损坏，也能减少打印过程中产生的PLA、ABS碎屑飘落到引脚缝隙造成短路风险。PCB板四个角位预留了沉头安装孔，安装孔位的中心距经过精准匹配，既可以通过铜柱直接固定在3D打印机的铝型材框架预留安装位，也能配合定制的塑料面壳实现嵌入式安装，安装时屏幕正面与安装面的贴合间隙控制在0.2mm以内，避免长期使用后积尘进入屏幕内侧影响显示效果。

　　从功能特性层面，这款触控屏的PCB板侧端预留了USB接口、TF卡插槽以及排线连接座，其中排线接口采用标准间距接插件，可通过柔性排线直接连接MKS基座、MKS GEN、MKS MINI、MKS SBASE等多款主流3D打印主控板，接线时无需额外焊接，直接对准引脚防呆口插入即可完成连接，大幅降低装机的接线难度。侧置的USB接口支持直接插U盘读取G代码打印文件，TF卡插槽则支持离线存储打印文件，即使设备不连接上位机也能完成长时间的离线打印作业。屏幕触控层采用电阻式触控方案，相比电容触控更适配3D打印车间可能存在的温湿度波动、轻微粉尘环境，操作者佩戴薄劳保手套也能完成精准触控操作，不会出现电容屏常见的触控失灵、漂移问题。

　　从安装边界与尺寸约束来看，这款显示屏的整体外轮廓为矩形结构，板厚方向总尺寸控制在12mm以内，不会过多占用3D打印机框架的外部空间，对于龙门结构、三角洲结构等不同构型的桌面级3D打印机都有较好的适配性。屏幕显示区域的边框宽度均匀控制在8mm左右，既给PCB板边缘的布线预留了足够空间，也让正面视觉效果更规整。PCB板背面的接插件高度均不超过板体总厚度，安装时背面与设备框架之间只需预留5mm的安全间隙即可，不会出现接插件与框架型材干涉的问题。在实际装机调试过程中，这款屏幕的安装角度可根据操作者的站立操作习惯调整，配合铜柱的不同长度可实现0-15度的仰角调节，让操作者在站立操作时视线能垂直于屏幕表面，减少长时间操作的视觉疲劳。

　　从结构可靠性设计来看，PCB板边缘做了圆角处理，避免安装时尖锐边角划伤操作者或线材，所有接插件的焊接位置都做了加固处理，能承受3D打印过程中设备运动产生的持续轻微振动，不会出现长期使用后接插件虚焊、脱落的问题。屏幕正面的触控面板表面覆盖了一层硬化耐磨层，能抵抗日常操作中产生的轻微划痕，即使频繁点按操作也能保持清晰的显示效果。在设备运行过程中，驱动板上的主控芯片发热可通过PCB板本身的铜箔散热，无需额外加装散热片，进一步压缩了整体结构厚度，也减少了故障点。对于结构设计从业者来说，这款显示屏的一体化叠层设计思路、安装孔位的标准化适配、接插件的防呆布局，都能为嵌入式人机交互硬件的结构设计提供实用参考，尤其是在小型自动化设备、桌面级数控设备的操控端设计中，这种兼顾安装便捷性、环境适应性、操作友好度的结构方案，具备很高的复用价值。
