工业皮带传动离心式排气风机结构模型

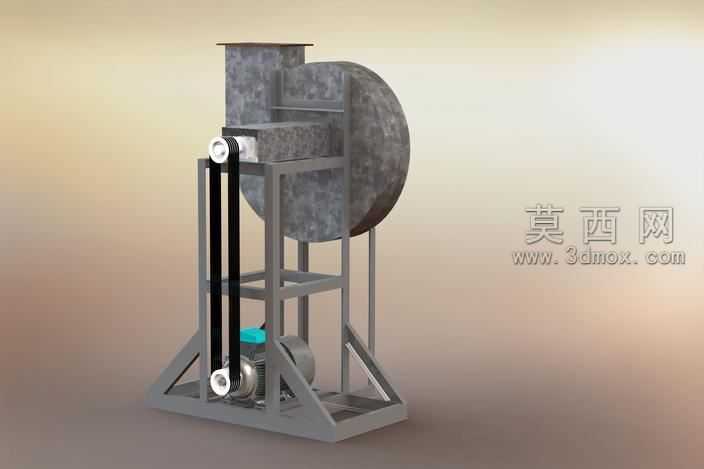

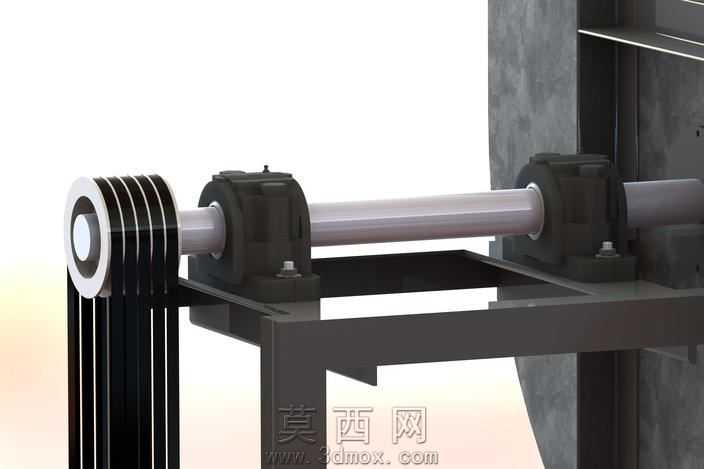

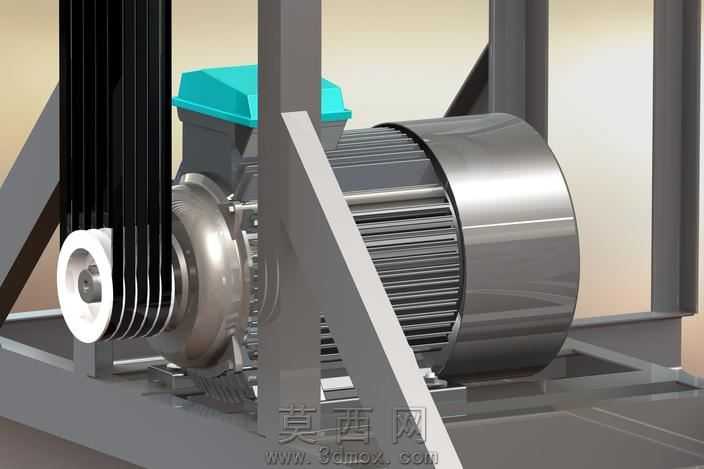

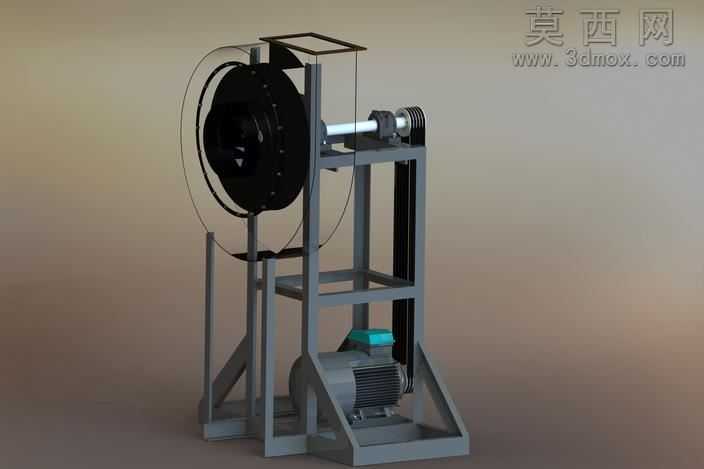

本模型为工业用皮带传动离心式排气风扇，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械设计的尺寸比例规范，对每一处结构细节都做了精准还原。模型首先从底部支撑机架开始构建，采用方管焊接式框架结构，底部设置三角形加强筋结构，保障整体支撑的稳定性，机架的连接节点、型材搭接位置都做了贴合实际焊接工艺的细节处理，避免出现结构干涉问题。动力传动部分采用皮带传动结构，建模时还原了双皮带的传动布局，主动轮与电机输出端连接，从动轮与风机叶轮主轴连接，皮带的张紧结构、带轮的轮槽细节都做了精细化建模，还原真实传动结构的装配关系。风机主体部分包含蜗壳式风道、金属材质叶轮、进出风口接口，进风口设置在蜗壳侧方，出风口为向上的方形法兰接口，可直接对接通风管道，蜗壳的曲面造型采用放样建模方式完成，曲面过渡顺滑无棱角，符合离心风机的气动外形设计要求。动力单元采用标准工业电机模型，固定在机架中部的安装平台上，电机的接线盒、散热筋、端盖细节都做了还原。渲染阶段采用金属质感材质，机架、蜗壳、带轮部分做了磨砂金属材质处理，皮带采用黑色橡胶材质，电机部分做了铸铁与金属端盖的材质区分，整体光影采用柔和的工业展示光效，突出结构的层次感与金属质感。设计思路上优先还原工业排气风机的真实装配逻辑，所有部件都保留了可拆分的装配关系，可用于结构展示、工作原理演示以及相关通风设备的设计参考，模型的结构比例完全参照真实工业风机的尺寸参数搭建，不存在结构失真问题，能够直观展现皮带传动离心风机的整体构造与运行逻辑。
