带传动循环风扇组件三维结构设计

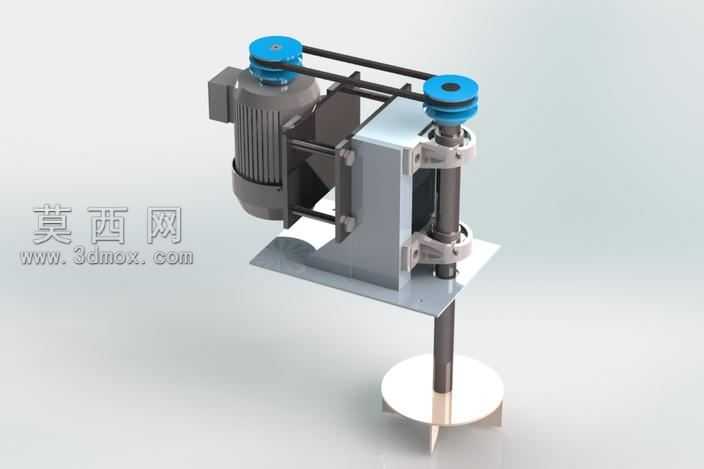

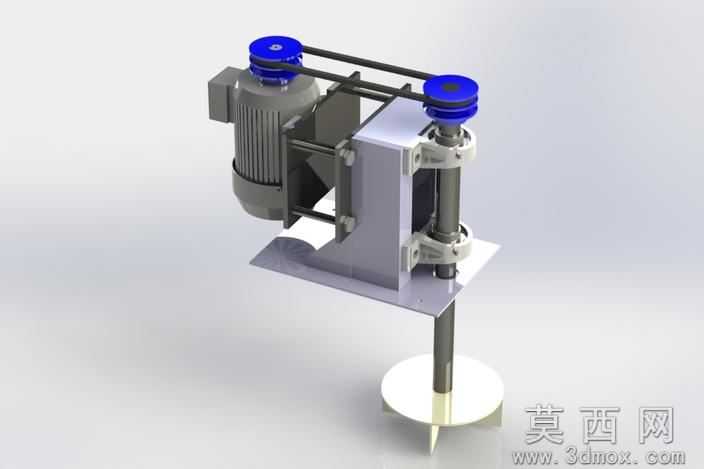

本作品为循环风扇组件的三维建模设计，整体采用带传动的动力传递方案，通过三维建模软件完成全参数化的零件绘制与装配校验。建模过程中首先对驱动电机进行实体还原，精准还原了电机外壳的散热筋结构、接线盒外形以及输出轴的配合尺寸，保证电机模型与后续传动部件的装配公差符合机械设计标准。传动部分采用双带轮的平带传动结构，建模时对带轮的轮槽尺寸、安装轴径、轴承配合位都做了精确的参数化设定，同时还原了传动带的张紧结构，通过支架上的可调安装位实现传动带张紧度的调节，保证动力传递的稳定性。支撑结构部分采用立式钣金支架设计，建模时对钣金的折弯角度、安装孔位、加强筋结构都做了细节还原，支架通过螺栓连接固定在底部安装平板上，同时为传动轴设置了双轴承支撑位，保证传动轴运转时的同轴度与稳定性。传动轴下端连接风扇叶轮，叶轮采用轴流式叶片设计，建模时对叶片的曲面弧度、安装角度、轮毂配合结构都做了精细化处理，通过曲面建模工具保证叶片气动外形的流畅性，同时还原了叶轮与传动轴的键连接结构，保证扭矩传递的可靠性。渲染阶段为不同部件赋予了对应的材质属性，电机外壳采用铸铁哑光材质，带轮采用蓝色工程塑料材质，支架与安装平板采用不锈钢拉丝材质，传动带采用黑色橡胶材质，传动轴采用镀铬金属材质，叶轮采用白色工程塑料材质，通过场景布光突出各部件的结构层次与装配关系，清晰展示了整个风扇组件的动力传递路径与结构组成。设计过程中充分考虑了组件的拆装维护性，所有连接部位都采用标准件连接，传动部件与支撑部件的安装位都预留了足够的操作空间，同时通过装配干涉检查确认所有零件之间无运动干涉，保证组件运转时的流畅性，整体结构紧凑，传动效率高，可作为工业风冷设备、循环散热装置的设计参考模型。
