霍比型弯管状传感元件结构设计

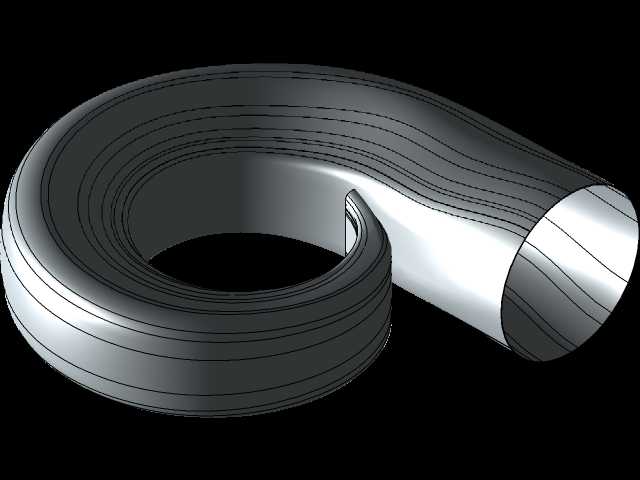

　　在流体参数检测的工业场景里，这类弯管状的传感承载结构，往往是差压、流量类传感单元的核心配套部件，很多人在做管路检测单元集成时，容易忽略流道形态对传感信号采集精度的影响，而这个结构的设计恰恰是从流场平顺性出发做的优化。先从实际安装场景说，这类部件大多用在小通径的工业流体管路、实验台检测气路里，安装时需要对接同通径的金属或塑料管路，安装边界要保证弯管入口段和出口段的同轴度偏差不超过0.1mm，不然会在弯管内部形成额外的紊流，直接干扰传感单元的信号采集稳定性。整个结构的外形是连续的螺旋弯转加直段出口的形态，没有突兀的棱角和截面突变，所有的曲面过渡都是G2连续，这一点在建模时要特别注意，要是用普通的倒圆角做过渡，

　　很容易在曲面衔接处出现曲率突变，实际流体经过时就会在突变位置产生局部涡流，不仅会带来额外的流阻，还会让附着在管壁的传感检测面接收到波动的压力信号，导致检测数据出现无规律的跳变。从设计思路上看，这个结构的螺旋弯段不是随意做的卷曲造型，每一圈的曲率半径都是经过流场仿真校准的，弯管的通径全程保持一致，没有出现截面收缩或者扩张的情况，目的就是让流体在经过螺旋段时，能够形成稳定的层流状态，让布置在特定管壁位置的传感元件可以采集到稳定的、和流体参数线性对应的物理信号。直段出口的长度是按照管路对接的密封要求设计的，预留了足够的密封件安装位置，安装时不需要额外增加转接接头，直接和标准管路对接就能保证密封可靠性，避免出现泄漏影响检测精度。

　　在实际设备配套里，这类结构常和差压传感单元配合，用来检测小流量流体的流速、压力参数，常见于实验室的流体实验台、小型工业设备的气路监测单元、医疗设备的流体管路检测模块里，相比直筒型的传感安装座，这种螺旋弯管结构可以在有限的安装空间里拉长流体的整流段长度，不需要占用过长的直线管路空间，就能让流体达到传感检测需要的层流状态，大幅缩小整个检测单元的整体体积。建模过程中要注意管壁厚度的均匀性，整个弯管的壁厚全程保持一致，不能出现局部壁厚过薄或者过厚的情况，壁厚不均一方面会导致部件承压能力出现薄弱点，在长期带压工作时容易在壁厚较薄的位置出现破损，另一方面如果是配套热式传感元件，壁厚不均会导致管壁的热传导速率出现差异，

　　直接影响温度类参数的检测精度。另外，结构的端面加工基准要和弯管的中心轴线保持重合，安装时的定位面选在直段出口的法兰端面上，这样可以保证安装后整个流道和对接管路的同轴度，避免出现台阶干扰流场。很多新手在做这类传感配套结构时，往往只关注外形的相似度，忽略了流道曲率、壁厚均匀性、安装同轴度这些核心参数，最后做出来的部件装到设备上，检测数据一直不稳定，排查很久才发现是结构本身的流道设计出了问题。这个结构的螺旋圈数也是经过匹配的，既保证了足够的整流长度，又不会因为圈数过多导致流阻过大，影响整个管路的流体输送效率，在实际选型配套时，要根据管路的工作压力、流体类型、检测参数的精度要求，匹配对应的管壁材质和壁厚，比如用于气体检测时可以选择轻质的铝合金材质，用于腐蚀性流体检测时则要选用对应的耐腐蚀工程塑料或者不锈钢材质，不管选用哪种材质，这个三维结构的曲面精度都能满足后续的加工或者开模要求，不会出现曲面破面、曲率突变导致的加工失败问题。在安装边界上，整个结构的最大外轮廓是螺旋段的外径，安装时要在螺旋段外围预留至少5mm的间隙，避免和周边的其他管路、结构件产生干涉，同时要保证传感元件的安装位置和结构上的预设检测点位完全重合，不然会因为检测点位的偏差，导致采集到的信号和实际流体参数出现偏差。
