离心式流体叶轮副固体结构设计

　　该结构属于离心式流体输送设备的核心过流旋转部件，日常应用场景覆盖民用供水增压、工业循环流体输送、暖通系统水循环、小型化工流体输送等多个领域，作为设备内直接接触输送介质、完成能量转换的核心构件，其结构合理性直接决定整套流体输送设备的运行效率、运行噪音与使用寿命。从实际功能来看，该部件安装在泵腔内部，随主轴高速旋转时，会通过自身叶片结构对进入中心区域的流体做功，将机械能转化为流体的压力能与动能，让流体获得足够能量后沿径向甩出，经泵壳流道汇集后输送至管路出口，同时中心区域形成的负压会持续吸入待输送流体，形成连续稳定的输送循环。

　　设计过程中首先要匹配安装边界的约束，该部件中心设置的阶梯式轴孔，是与驱动主轴配合的核心安装位，轴孔的直径公差、同轴度要求需要严格匹配对应规格驱动轴的配合标准，通常采用过渡配合加键槽周向固定的方式，避免高速旋转时出现打滑、偏心的问题；轴孔周边的环形凸台结构，一方面是为了提升轮毂部位的结构强度，抵消高速旋转时产生的离心应力，避免轮毂部位出现应力开裂，另一方面凸台的高度可以适配泵腔内部的密封件安装空间，防止流体从轴孔配合间隙泄漏。

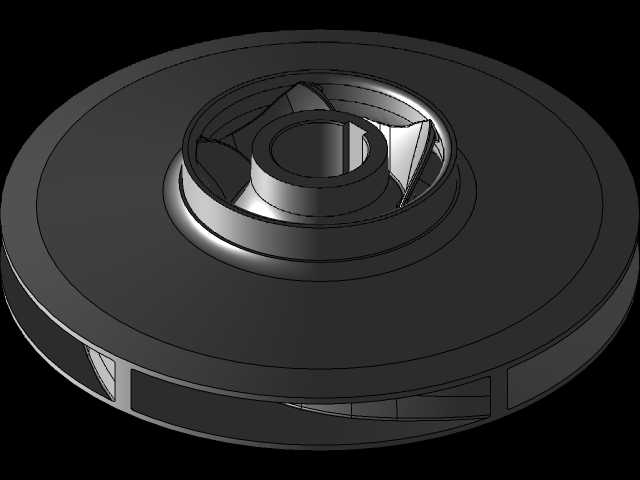

　　叶片的设计是整个结构的核心，该结构采用的是后向式曲面叶片，叶片数量经过流场仿真验证，既不会因为叶片数量过少导致流道内流体涡流损失增大，也不会因为叶片过密增加流体与叶片表面的摩擦阻力；叶片的型线从轮毂处沿径向平滑延伸至轮盘外缘，进出口角度经过反复调整，能够让流体进入流道时的冲击损失降到最低，同时在流体流出叶片外缘时获得最优的出流角度，减少流体进入泵壳时的撞击损失。轮盘采用整体式圆盘结构，叶片与轮盘为一体化结构，避免了分体式连接带来的结构松动风险，轮盘的外缘厚度经过强度校核，能够承受最高额定转速下的离心力载荷，同时轮盘背面的平整结构可以适配后密封环的安装位置，减少泵腔内部的容积损失。

　　从安装适配的尺寸边界来看，该部件的整体外径需要匹配对应泵壳的内腔直径，预留的径向间隙控制在合理范围，间隙过大会导致流体从外缘间隙回流，降低容积效率，间隙过小则容易在运行过程中因为轴窜动、热变形出现刮蹭泵壳的问题；轮盘的轴向厚度需要适配泵腔内部的轴向安装空间，确保安装后叶轮入口与泵体进水口的对中精度，避免出现入口偏磨、进水不畅的问题。在细节结构处理上，叶片与轮盘、轮毂的连接位置都做了圆角过渡处理，避免直角连接带来的应力集中问题，同时圆角结构也能减少流体在转角位置的滞留与涡流，提升过流的顺畅度；轮盘上开设的局部缺口结构，是为了平衡叶轮高速旋转时的轴向力，减少轴向载荷对主轴轴承的磨损，延长轴承的更换周期。

　　实际选型适配时，需要注意该结构的过流特性匹配对应输送介质的特性，如果输送的是含有少量固体颗粒的流体，还可以在现有结构基础上对叶片前缘做耐磨强化处理，调整叶片表面的粗糙度参数，降低颗粒冲刷带来的磨损；如果输送的是洁净流体，则可以进一步提升叶片表面的光洁度，减少摩擦损失提升运行效率。整个结构的建模过程严格遵循旋转件的对称设计原则，所有结构都围绕旋转中心轴对称分布，确保高速旋转时的动平衡精度，避免运行时出现异常振动，这也是旋转类过流部件设计中最核心的要求之一，动平衡不达标的叶轮不仅会产生巨大的运行噪音，还会导致整套设备的轴承、密封件快速失效，严重时甚至会引发结构断裂的安全事故。
