传感器用带安装支座的壳体结构设计

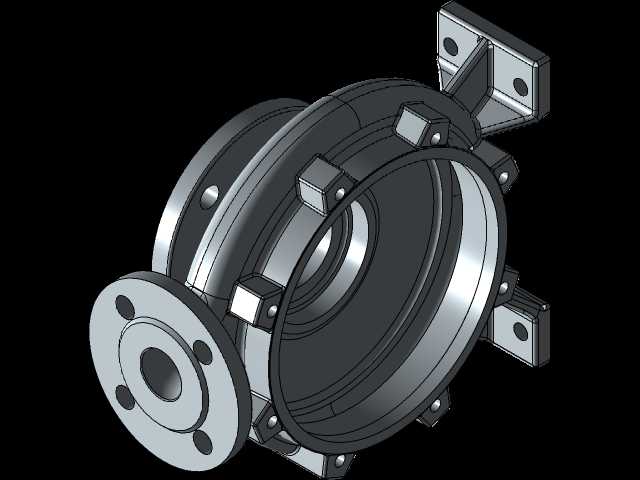

　　该壳体构件作为传感检测类设备的核心承载基体，在工业现场的压力、流量类传感检测场景中承担核心防护与定位功能，常见于流体输送管线的在线监测工位、工业设备运行状态的传感集成单元、过程控制回路的检测端安装节点，能够为内部敏感检测元件提供密闭的安装空间，隔绝外部粉尘、流体溅射、机械磕碰对核心检测部件的损伤，同时保证检测端与被测介质的稳定接触，传递准确的被测物理量信号。从结构设计逻辑来看，整个壳体采用回转主体加侧向安装支耳的组合构型，主体回转腔室的内壁设置多级台阶定位面，不同直径的台阶面分别对应内部敏感芯体、密封垫圈、压紧端盖的安装定位，台阶面的同轴度公差控制在0.02mm以内，避免芯体安装后出现偏心导致的检测误差；

　　侧向伸出的法兰接口为介质导通端口，法兰端面均匀分布四个螺栓过孔，可与被测管线的配对法兰通过螺栓紧固，法兰密封面采用突面结构，适配非金属平垫片的密封形式，能够承受1.6MPa级别的管路静压，满足常规工业流体工况的密封要求。壳体周向均匀分布的四个安装支耳采用L型折弯式结构，每个支耳上预留两个安装通孔，支耳与主体壳体之间设置三角形加强筋，提升支耳的抗弯折刚度，避免设备运行过程中受振动影响导致支耳变形、安装位置偏移；支耳的安装孔位采用长圆孔与圆孔组合的形式，可补偿安装面的加工误差，降低现场安装的对位难度。设计过程中优先考虑了装配工艺性，壳体主体的腔室开口端设置倒角导向结构，方便内部芯体与密封件的装入，所有棱边均做R0.

　　5-R1mm的圆角处理，消除应力集中点，同时避免装配过程中划伤操作人员或密封元件。从安装边界来看，主体腔室的最大外径为168mm，侧向法兰接口的中心与主体腔室轴线的垂直距离为92mm，安装支耳的安装面与主体腔室后端面的距离为46mm，四个支耳的安装孔中心分布在直径210mm的圆周上，安装时需预留至少20mm的周边操作空间，用于螺栓紧固与接线作业；壳体的整体重量控制在2.3kg左右，采用铸铝合金材质毛坯经机加工成型，既保证了结构强度，又控制了整体重量，降低安装支耳的长期承载负荷。在实际工况适配性上，壳体的壁厚设计经过刚度校核，在额定承压范围内腔室的最大变形量不超过0.01mm，不会挤压内部敏感芯体导致检测零点漂移；

　　周向的支耳分布经过动平衡校核，在有振动的设备上安装时不会产生额外的偏载力矩，保证长期运行的结构稳定性。接口处的法兰密封面粗糙度控制在Ra1.6μm，保证密封垫片压紧后不会出现渗漏，同时法兰端面与主体腔室轴线的垂直度公差控制在0.03mm以内，避免管线对接时出现附加应力导致壳体开裂。
