带提手多孔镂空金属收纳篮结构设计

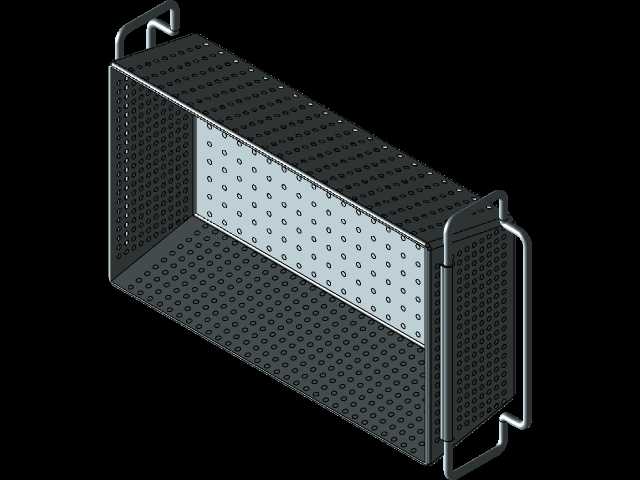

　　这款带双侧提手的冲孔金属篮，在工业清洗、实验室物料周转、食品加工预处理环节的应用十分普遍，很多做超声波清洗线配套的工程师，在做工装治具选型时，都会优先考虑这类通体冲孔的金属篮结构。从结构设计逻辑来看，篮体整体采用长方体敞口构型，五个面均采用等距阵列冲孔的金属板材弯折拼接，冲孔的排布经过受力校核，既保证了液体、气流的通透率，又不会因为开孔过多降低篮体整体的结构刚性，在满载工况下，篮体侧壁的形变量可以控制在允许范围内，不会出现侧壁外鼓导致的卡滞问题。

　　双侧的U型提手采用圆钢弯折成型，与篮体侧壁的连接位置做了局部加强，提手的握持直径符合人工搬运的人机工程要求，同时提手的安装高度预留了足够的操作空间，不管是人工徒手搬运，还是配合机械吊具、自动化机械手抓取转移，都能找到合适的施力点位。篮体的拼接边采用满焊工艺处理，所有焊接位置都做了打磨钝化，没有尖锐的毛刺凸起，避免在物料周转过程中刮伤操作人员或者刮蹭待处理工件的表面。

　　从实际使用场景出发，这类金属篮常被用来盛放小型机械零件做除油清洗、消毒工序，冲孔的孔径选择需要匹配盛放工件的最小尺寸，避免工件从孔位掉落，同时孔位的排布密度要满足清洗液快速沥干的要求，减少工序间的液体带液量，降低后续工序的处理负荷。在设计这类结构时，首先要确定篮体的内部有效容积，根据单次周转的工件装载量确定长宽高尺寸，篮体的外部尺寸需要匹配清洗槽、灭菌柜等配套设备的内腔边界，避免出现尺寸干涉无法放入的问题。

　　篮体底部的冲孔排布做了局部加密处理，因为底部是主要的承重面，加密孔位可以在保证通透率的同时，提升底部的承重能力，避免长期满载使用后底部出现凹陷变形。侧壁的冲孔采用正三角形排布，这种排布方式相比正方形排布，在相同开孔率的情况下拥有更好的结构强度，同时液体流经时的流场分布更均匀，清洗过程中不会出现局部的清洗死角。提手与篮体的连接位置，采用了外置的连接耳片，耳片与侧壁焊接固定，提手可以在一定角度范围内转动，在不需要搬运时，提手可以自然垂落在篮体侧面，不会占用额外的堆叠空间，多个同规格的金属篮可以实现稳定叠放，提升仓储和工序间暂存的空间利用率。

　　在做三维建模时，这类结构需要重点关注板材弯折的折弯半径设置，避免折弯处出现应力集中导致的开裂风险，冲孔阵列需要避开折弯线位置，距离折弯边预留足够的工艺边距，保证折弯加工时孔位不会出现拉伸变形。所有拼接焊缝的位置要在模型中明确标注，方便后续加工时确定焊接工艺，提手的转动间隙需要预留合理的配合公差，既要保证提手转动灵活，又不能出现过大的旷量导致搬运时篮体晃动。另外，篮体的上口边缘做了卷边处理，卷边结构不仅可以提升上口的结构刚性，避免上口受外力碰撞出现变形，还能消除板材剪切后的锋利边缘，提升操作的安全性。

　　针对不同的使用场景，这类金属篮的板材厚度可以根据装载重量做对应调整，盛放较重金属零件时可以选择稍厚的板材，盛放轻质物料时可以适当降低板材厚度来控制整体自重。表面处理方式也可以根据使用环境选择，食品加工场景可以采用电解抛光处理，工业清洗场景可以采用镀锌或者喷塑处理，提升篮体的耐腐蚀能力，延长使用寿命。在做结构校核时，需要重点验算提手与连接耳片的焊接强度，保证满载起吊时连接位置不会出现脱焊断裂，同时篮体底部的承重变形量要控制在合理范围内，避免叠放时出现倾斜滑落的风险。
