立式台钻结构设计三维数模

　　这款立式台钻的三维结构设计，完全围绕小型机加工车间、五金维修工位、职业院校实训场景的实际使用需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际加工中的功能需求。日常生产里，这类设备主要承担小型金属工件、非金属型材的钻孔、扩孔、铰孔作业，也可配合专用工装完成轻载攻丝、倒角工序，是单件小批量加工、设备维修现场最常用的孔加工设备，相比大型摇臂钻占地面积更小，操作门槛更低，工位布置灵活，不需要做专门的设备基础，普通硬化地面即可放置使用。

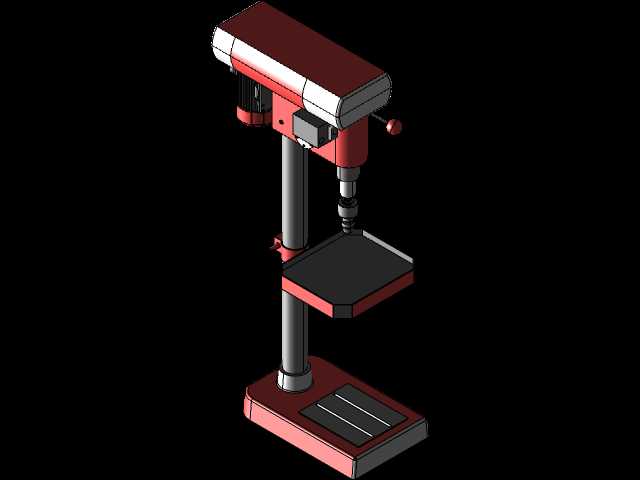

　　从结构布局来看，模型完整还原了台钻的经典立式排布：底部为一体式铸造底座，底座上表面预留了T型槽安装位，可直接装夹小型工件或者配套平口钳，底座内部做了空腔式配重设计，降低整机重心，避免高速钻孔时设备出现晃动；立柱采用圆柱形空心结构，通过法兰与底座刚性连接，表面做了磨削加工处理，保证工作台升降时的直线度，立柱侧面加工有齿条安装槽，配合升降机构实现工作台的高度调整，适配不同高度的工件装夹需求。工作台为方形铸铁结构，表面加工有交叉T型槽，方便工件或夹具的快速装夹，工作台侧面带有锁紧手柄，调整到合适高度后可直接锁死，避免钻孔过程中工作台下沉偏移，同时工作台可绕立柱做360度旋转，针对异形长工件可调整避让位置，不用反复挪动设备底座。

　　主轴箱部分安装在立柱顶端，内部集成了主轴传动、进给操作、变速调节三个核心模块，模型里清晰还原了主轴的花键传动结构、进给手柄的齿轮齿条传动副、皮带轮变速的排布位置，主轴端预留了标准钻夹头的安装锥面，可适配不同规格的钻夹头、钻头接杆，满足不同直径的孔加工需求。主轴箱侧面带有操作手柄，下压即可实现手动进给，手柄的力臂长度经过合理设计，操作人员施加较小的力即可获得足够的进给力，降低长时间操作的疲劳感；顶部的电机安装座做了可调节的腰型孔设计，方便调整三角皮带的张紧度，切换不同转速档位时不需要拆解额外结构，日常维护十分便捷。

　　设计过程中充分考虑了实际安装的边界尺寸，整机底座的长宽尺寸控制在常规工位的容纳范围内，工作台升到最高位置时的总高度不会超过常规车间的操作台面高度限制，主轴的最大行程覆盖了常规小型工件的钻孔深度需求，主轴中心到立柱表面的距离决定了设备的最大钻孔跨距，可满足大部分小型板件、型材的钻孔位置要求。所有的连接部位都做了加强筋设计，比如主轴箱与立柱的连接座、工作台与升降滑套的连接位置，都布置了合理的三角形加强筋，在不额外增加整机重量的前提下提升结构刚性，减少钻孔时的主轴抖动，提升孔加工的精度。

　　从建模逻辑来看，整个数模采用自下而上的装配思路，每个零件的建模都严格对应实际加工工艺，比如铸造类零件都预留了拔模斜度，加工面做了明确的特征区分，运动部件之间都预留了合理的装配间隙，比如主轴与衬套的配合间隙、升降滑套与立柱的配合间隙，都符合实际机械装配的公差要求，不会出现干涉问题。操作人员站在设备正前方即可完成所有操作，开关、进给手柄、锁紧手柄的位置都在人手可及的操作范围内，符合人机工程学的设计要求，不需要操作人员大幅度挪动身体即可完成转速调整、进给操作、工件装夹锁紧等全套作业流程。针对日常使用中容易磨损的部位，比如主轴衬套、工作台升降导轨，模型里都预留了润滑注油孔的位置，方便日常维护保养，延长设备的使用寿命。
