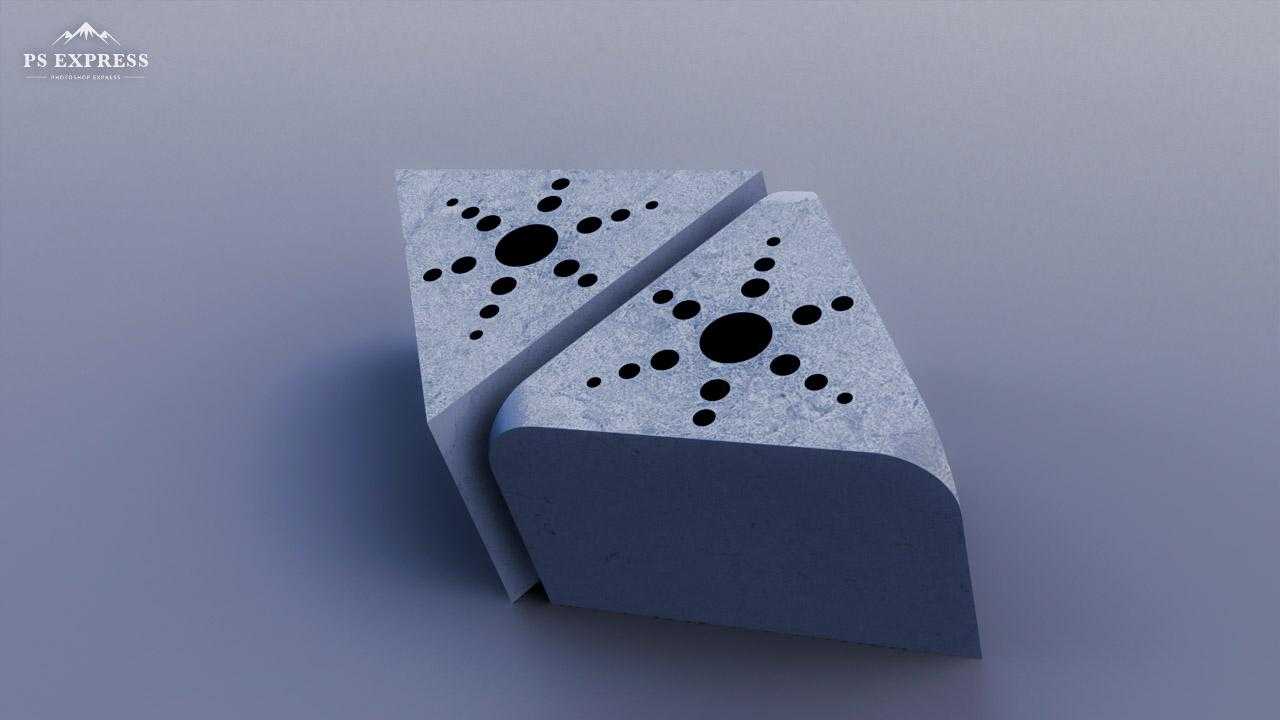

在工业现场的传感检测布局中,这类楔形多孔基座常被用于非平面安装面的传感元件固定,尤其适配转角、坡面等常规平直支座无法贴合的安装场景,解决检测点位因安装面角度偏差导致的检测精度偏移问题。从结构设计逻辑来看,整体采用直角楔形构型,其中一个垂直立面可与设备侧壁、机架立面紧密贴合,带圆弧过渡的斜向端面则作为传感元件的安装承载面,圆弧过渡设计能够避免应力集中,在长期受设备振动影响的工况下,不会出现直角棱边开裂的问题。端面的多孔布局采用中心大孔加周向阵列小孔的排布方式,中心大孔用于穿设传感主体的接线或定位柱,周向小孔则用于螺丝锁紧固定,不同孔径的孔位可适配不同规格的传感元件安装,无需额外加工转接板即可完成多型号传感部件的固定。
两个对称的楔形块可拼接成完整的直角转角支座,也可单独拆分使用,适配单侧坡面的安装需求,拆分后单块基座的安装边界可覆盖15度到45度的坡面安装场景,拼接后可满足90度转角位置的双向传感安装需求。在实际工况应用中,这类基座多用于设备转角位置的接近传感、振动传感元件固定,比如自动化生产线的转角工位,需要同时检测两个垂直方向的物料到位信号,采用该拼接式基座可一次性完成两个方向的传感元件安装,减少安装支座的数量,压缩安装占用空间。基座的底部平面做了铣平处理,与安装面接触时可保证0.02mm以内的平面度,避免因基座本身平面度误差导致传感元件检测角度偏移,安装孔位均做了沉头处理,锁紧螺丝后螺丝头不会突出基座表面,不会与周边运动部件产生干涉。
设计过程中优先考虑了安装兼容性,周向小孔的孔距采用通用安装孔距标准,可适配市面上多数主流规格的工业传感元件,中心大孔的孔径预留了足够的接线空间,即使带接头的传感线缆也可顺利穿过,无需现场剪线重接。楔形块的厚度设置兼顾了结构强度与安装空间占用,在保证安装后整体刚性、不会因设备运行振动产生松动位移的前提下,尽可能压缩基座的整体厚度,避免突出安装面过多影响周边部件的运动轨迹。表面的混凝土质感处理并非仅为外观效果,实际是做了耐磨防滑的表面处理,在多尘、有少量切削液飞溅的车间工况下,表面不会轻易积留污渍,也不会因长期摩擦出现表层脱落,可保持长期的安装稳定性。在安装边界方面,单块基座的立面高度可适配多数设备机架的型材安装面宽度,
无需额外裁切即可直接固定在标准工业铝型材或方钢机架上,拼接使用时两个楔形块的对接面做了定位止口设计,拼接后不会出现错位偏移,保证两个安装面的垂直角度公差控制在0.1度以内,确保双向传感元件的检测角度符合设计要求。这类结构在建模过程中需要重点关注孔位的同轴度以及对接止口的配合公差,若孔位同轴度偏差过大,会导致传感元件安装后出现歪斜,直接影响检测精度;止口配合间隙过大则会导致拼接后两个基座出现相对位移,无法保证安装面的角度精度。另外,圆弧过渡位置的圆角半径需要结合整体壁厚设置,避免圆角位置壁厚过薄导致注塑或机加工过程中出现缩痕、强度不足的问题,同时圆角过渡也可减少安装过程中棱角对操作人员的划伤风险。在不同的应用场景下,这类基座还可根据实际安装需求调整楔形角度,比如针对坡度更大的安装面,可调整斜面的倾斜角度,保证传感元件的检测面始终正对被检测物体,无需额外调整传感元件的安装角度,降低现场安装调试的工作量。
