高保真流线型桌面音响外观结构设计

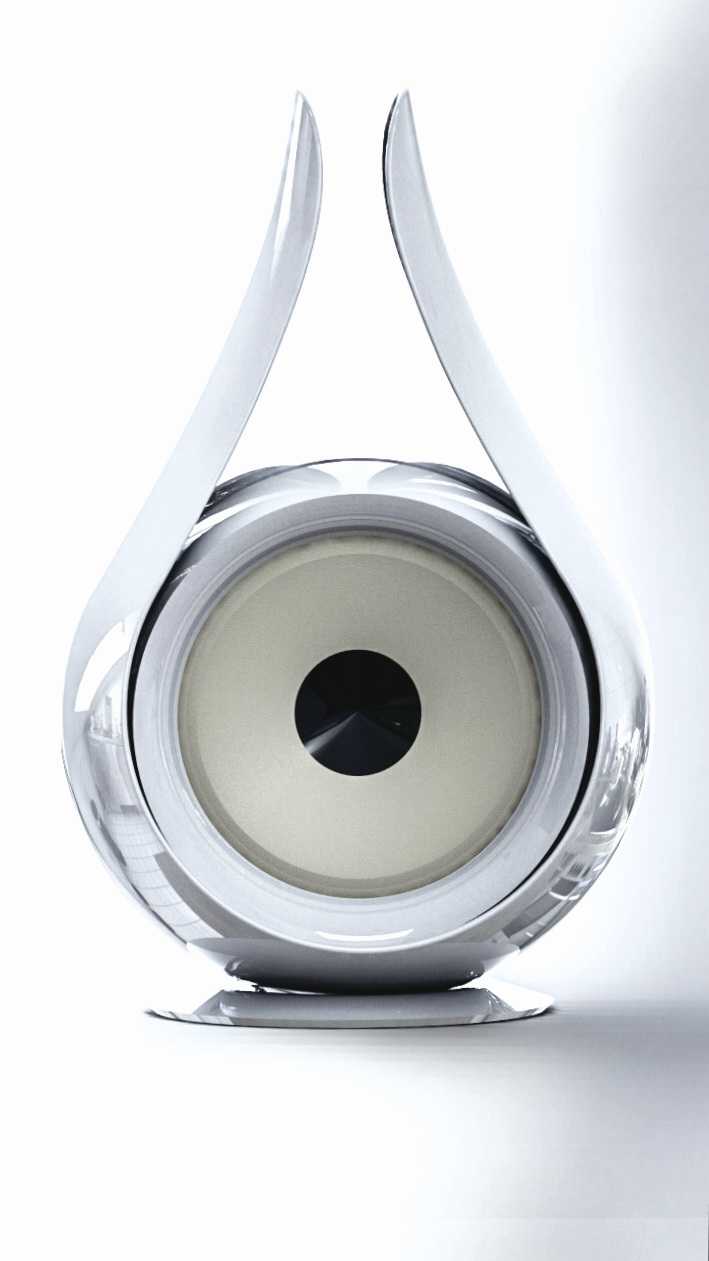

　　这款桌面音频设备的结构设计，首先围绕近场听音场景的使用需求展开，日常放置于办公桌面、居家书桌等小范围听音环境时，不需要覆盖大空间声场，因此整体结构做了紧凑化处理，底座的支撑面做了微弧收边，放置时不会和桌面硬质材料产生硬接触磕碰，底部预留的0.8mm环形凹槽可以粘贴防滑硅胶垫，避免播放低频音效时设备随振动产生位移。从结构设计的逻辑来看，发声单元采用了前置同轴布局，中低音振膜的安装位做了阶梯式限位结构，安装时不需要额外做定位治具，直接卡入腔体前壳的限位槽即可完成初步固定，后续打胶密封时胶层可以均匀填充在阶梯缝隙中，避免出现声短路问题影响低频表现。两侧向上延伸的曲面支撑结构并非单纯的装饰件，其内部做了网格状加强筋，壁厚控制在1.8mm，

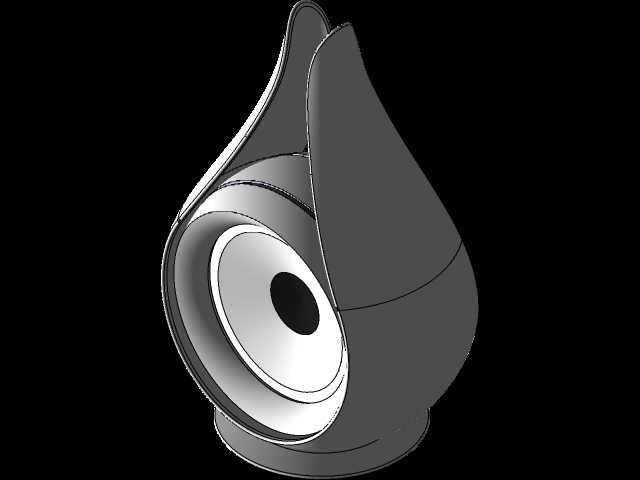

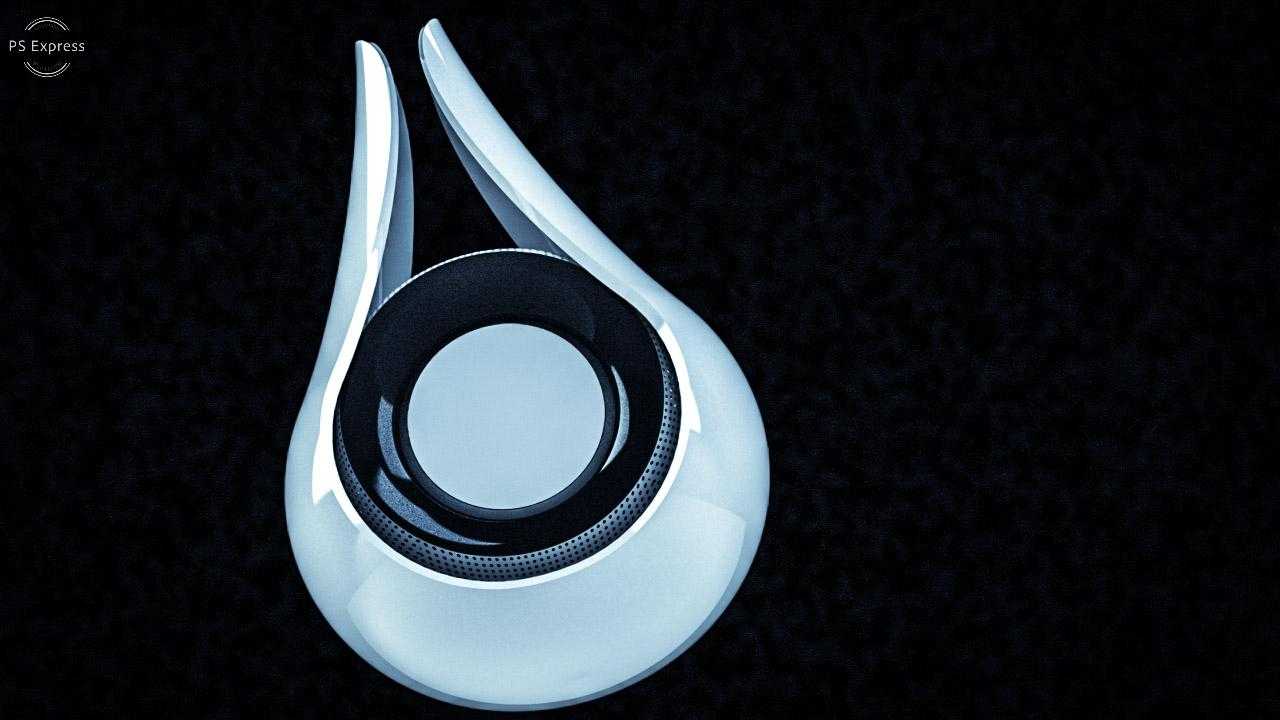

　　既可以保证外观曲面的成型精度，避免注塑生产时出现缩痕，同时也能作为腔体的侧向支撑，抵消大音量下腔体产生的谐振，减少不必要的结构杂音。外观曲面的建模过程中，采用了G2连续的曲面过渡，从底座边缘到两侧上扬的支撑翼，曲率变化均匀，没有尖锐的棱角，日常使用时不会剐蹭到放置在周边的文具、水杯等物品，同时曲面的脱模斜度控制在1.5度以上，量产时可以顺利脱模，不需要做复杂的抽芯结构，能有效降低模具开发成本。设备的整体安装边界控制在直径180mm的圆形范围内，总高度125mm，占用的桌面空间和常规马克杯的放置面积相当，不会过多挤占桌面的使用区域，背部预留的走线槽深度为5mm，音频线、电源线可以从槽位顺出，不会因为线材顶起设备导致放置不稳。

　　腔体内部的空间做了分区处理，发声单元的后腔和电路安装位之间设置了隔离筋，避免电路元件的振动传递到振膜产生异音，同时隔离筋上预留了穿线孔，孔位做了圆角处理，避免组装时划伤线材绝缘层。顶部的曲面支撑翼末端做了圆弧收头，厚度从根部的3mm逐步过渡到末端的1mm，视觉上更具轻盈感，同时末端的圆角半径控制在5mm，没有尖锐的边缘，日常挪动设备时握持该位置也不会产生硌手的问题。从实际使用的适配性来看，该结构可以适配3英寸全频发声单元，腔体容积经过测算控制在0.6L，刚好匹配该尺寸单元的低频响应需求，不需要额外增加被动辐射器就能达到不错的低频下潜效果，前壳的出声面做了0.5mm的内凹台阶，粘贴喇叭网罩时可以完全隐藏粘胶痕迹，保证外观面的整体性。底座的安装平面平面度公差控制在0.1mm以内，放置在水平桌面上时不会出现翘边问题，四个方向的晃动量不超过0.05mm，保证设备工作时的稳定性。
