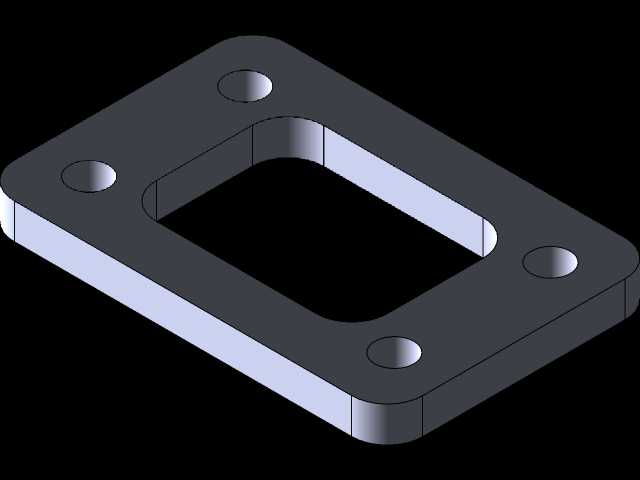

汽车排气系统T3涡轮连接法兰结构

　　做汽车进排气改装的结构设计时，涡轮法兰的匹配度直接决定整套排气歧管的密封可靠性与安装适配性，这款T3涡轮法兰是基于GT3076涡轮的安装接口实测逆向建模完成的，适配市面上绝大多数采用T3接口规格的涡轮增压器壳体，主要用于排气歧管末端与涡轮进气侧的刚性连接，承担密封高温排气、传递结构载荷、保证安装同轴度的核心作用。

　　从实际装车场景来看，这类法兰多用于民用性能车改装、小排量车型涡轮加装、赛事用车排气系统定制等场景，日常使用中需要承受排气歧管侧最高近千度的高温排气冲刷，同时要承受发动机运行带来的持续振动，以及涡轮增压器自身的重量载荷，因此结构设计上没有做多余的轻量化镂空，整体采用矩形板式结构，四个角位预留贯穿式安装螺栓孔，孔位的中心距完全匹配GT3076涡轮的安装螺柱位置，安装时不需要额外扩孔或者调整螺柱位置，直接对位即可完成预装。

　　设计过程中首先要保证的是中间通流孔的轮廓尺寸，这个开孔的形状完全匹配涡轮进气侧的入口轮廓，既不能出现通流面积小于涡轮入口导致的排气截流问题，也不能因为开孔过大导致密封面宽度不足，出现高温排气泄漏的问题。法兰本体的厚度经过实际装车验证，既保证了螺栓拧紧时不会出现法兰翘曲变形，也不会因为过厚增加不必要的重量与安装空间占用，四个安装孔的位置做了轻微的沉孔处理，能够让螺栓头完全沉入孔内，避免螺栓头突出干涉周边的隔热罩或者管线布置。

　　从安装边界来看，这款法兰的外轮廓尺寸适配绝大多数4缸机型的排气歧管出口布局，不管是采用铸铁歧管焊接还是不锈钢管材焊接，都能找到合适的焊接搭接边，法兰的密封面采用平面加工设计，安装时只需要匹配对应厚度的金属复合密封垫，按照规定扭矩对角拧紧螺栓，就能保证长期使用下的密封可靠性，不会出现因为法兰面不平导致的排气漏气、螺栓松动等问题。

　　实际建模过程中，所有的安装尺寸都经过实物多次测量校核，圆角过渡位置完全匹配涡轮壳体的铸造圆角，避免安装时出现边角干涉，四个螺栓孔的孔径预留了合理的安装公差，就算是焊接过程中出现轻微的焊接变形，也能顺利对位安装，不会出现螺柱穿不进的问题。对于自行制作排气歧管的从业者来说，这个法兰模型可以直接导入到装配环境中，作为排气歧管建模的基准参考，直接匹配歧管的管路走向设计，不需要再反复测量涡轮端的接口尺寸，能够大幅缩短定制排气的设计周期，减少因为尺寸测量误差导致的零件报废问题。

　　不同于通用标准法兰，这类专用涡轮法兰的尺寸匹配度是核心要求，很多自制排气出现的漏气、安装错位问题，本质上都是法兰的孔位或者通流孔尺寸出现偏差，这款模型在设计时就规避了这类常见问题，所有的配合尺寸都留足了合理的工程公差，不管是用于激光切割下料后数控加工密封面，还是直接用于3D打印做样件验证，都能直接匹配对应的涡轮壳体，不需要二次调整尺寸。在排气系统的整体布局中，这个法兰是连接排气歧管与涡轮的核心受力部件，除了密封作用外，还要承担涡轮的部分支撑作用，因此结构上没有做任何降低结构强度的冗余设计，所有的边角都做了合理的圆角过渡，减少应力集中点，避免长期高温振动下出现法兰开裂的问题。
