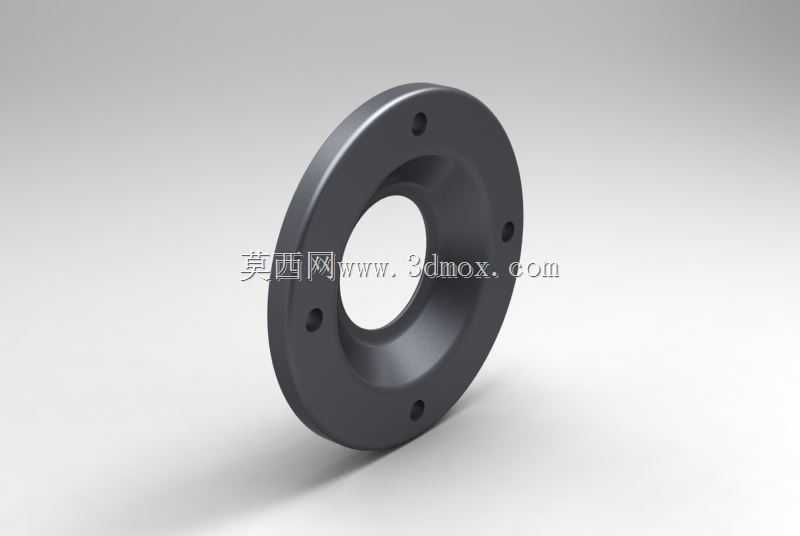

30毫米规格法兰式安装连接基座结构

　　在同等拧紧力矩下能让密封面的压合应力分布更均匀，尤其适合搭配橡胶平垫、紫铜密封垫做静密封的场景，不会因为局部应力集中导致垫片被压溃，或是应力不足出现介质渗漏的问题。从实际使用场景来说，这类法兰件既可以用在小型气动回路的管路对接位置，也可以作为光电传感器、接近开关的安装固定座，甚至在小型减速电机的端盖密封位置也能适配，因为盘体的轴向厚度做了针对性优化，既不会因为厚度过大占用过多轴向安装空间，也不会因为厚度不足导致拧紧安装螺丝时盘体出现翘曲变形。设计时特意把盘体的内孔边缘做了圆弧过渡处理，而不是直接做直角锐边，一方面是避免穿装管路或者传感元件时刮伤外壁的防护层、密封胶圈，另一方面也能减少流体介质流经通孔时的直角涡流阻力，在低压气体、在流体管路布设、传感检测单元安装、小型动力组件端盖固定这类工程场景里，这类带均布安装孔的盘状连接零件是装配环节里绕不开的基础构件，很多刚入行的结构设计人员容易忽略这类零件的安装边界校核，往往等到现场装配时才发现孔位对不上、密封面压合不均、轴向预留空间不足等问题，反而拖慢整台设备的装配进度。这款30毫米通径的法兰连接基座，核心设计逻辑是围绕小通径管路、轻载检测元件的安装需求做的适配，首先从安装边界来看，中心30毫米的通孔完全匹配对应通径的管路外径或者传感元件的探测端伸出尺寸，不会出现通径过小卡滞管路、通径过大导致密封面压合失效的问题。盘体上的六个安装孔采用圆周均布的排布方式，这种排布相比三孔、四孔结构，

　　洁净水输送的回路里，这种细节处理能降低局部的压力损失，长期运行也不容易在锐边位置积留介质杂质。安装孔的沉孔深度也做了匹配设计，使用对应规格的内六角螺丝安装时，螺丝头部可以完全沉入沉孔内，不会突出法兰盘的安装端面，避免后续在法兰外侧加装防护盖、外接其他组件时出现干涉，很多新手设计时容易漏掉沉孔的深度校核，导致螺丝头突出，最后只能现场打磨螺丝，既破坏了螺丝的防腐镀层，也没法保证拧紧力矩达标。另外盘体的密封面做了精车处理，表面粗糙度控制在适合静密封的区间，不需要额外加工密封槽就能搭配平垫片实现可靠密封，当然如果是用在有一定压力的气体回路里，也可以在这个基础结构上后续加工O型圈密封槽，基础的盘体厚度预留了足够的加工余量，

　　不会因为开槽导致盘体结构强度不足。从安装适配性来说，六个均布孔的中心圆直径是按照小通径法兰的通用安装规范做的，能和市面上多数同通径的标准法兰件直接互换，不需要重新加工安装位，不管是设备改造替换旧件，还是新设备做装配选型，都能减少额外的适配加工工作量。盘体的外缘做了小倒角处理，不是锋利的直角边，一方面是搬运、装配过程中不会划伤操作人员的手套或者皮肤，另一方面也能在装入安装腔位时起到导向作用，不会因为外缘的毛刺、锐边卡滞在安装腔的入口位置。在做三维建模的时候，这类零件的建模逻辑要优先保证安装尺寸的参数化，把通孔直径、安装孔中心圆直径、安装孔直径、盘体外径、盘体厚度这几个核心尺寸设为可驱动的参数，后续如果需要适配25毫米、

　　35毫米的其他通径需求，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图。很多人做这类基础零件的模型时容易忽略安装孔的位置度公差标注，实际生产时如果孔位的位置度偏差过大，现场装配时就会出现螺丝穿不进去的问题，所以建模时就要把安装孔的位置度约束做全，保证六个孔相对于中心通孔的同轴度、孔间的角度偏差都在合理的公差范围内。另外盘体的两个端面要保证平行度要求，不然拧紧安装螺丝之后，法兰盘会出现偏斜，导致密封面一侧压合过紧、一侧留有缝隙，出现渗漏的问题，设计时就要在工程图里标注清楚两端面的平行度公差，给加工环节明确的精度要求。这类法兰件看起来结构简单，但是在实际设备运行里，要是这类基础零件出问题，往往会导致整条管路泄漏、检测元件安装偏移检测失效，甚至导致组件固定松脱，所以设计时不能因为结构简单就忽略细节校核，要结合实际的安装空间、拧紧力矩、密封需求、介质特性做综合考量，不能直接照搬标准件的尺寸而不考虑实际使用场景的特殊需求。比如用在有轻微腐蚀的环境里，就可以在这个模型基础上把材质换成304不锈钢，如果是普通的干燥气动回路场景，用普通碳钢做发黑处理就能满足使用需求，模型的结构本身预留了足够的材质适配空间，不需要修改结构就能匹配不同的材质加工要求。
