猫头鹰NF-A8系列80mm规格轴流散热风扇结构

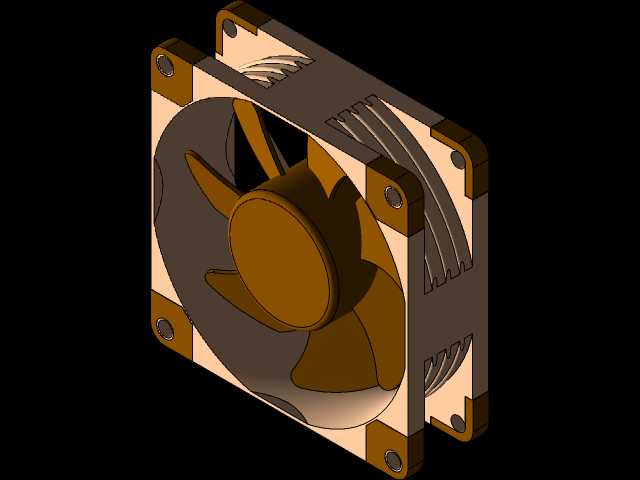

　　做设备热设计的时候，80mm规格的轴流风扇一直是选型表里的常客，这类尺寸的风扇不会像120mm规格那样占用过多安装纵深，也不会像40mm、60mm小风扇那样风压风量上限不足，在紧凑型工控机箱、桌面级计算设备、小型通讯机柜、嵌入式工业控制终端里的适配度非常高。这次还原的这款8025规格轴流风扇，是行业内认可度较高的静音散热款，建模过程中没有做简化处理，从外框的安装固定结构、扇叶的曲面造型到中框的导流筋细节都做了1:1的结构复刻，能直接用于设备装配的干涉校验、散热风道仿真的前置建模环节。

　　从实际应用场景来看，这类80×80×25mm的轴流风扇，覆盖的使用场景非常杂：小到桌面NAS存储设备的硬盘位散热、台式机机箱的后置排风，大到小型PLC控制柜的内部通风、工业交换机的机架式散热、医疗检测设备的内部热源导流，都能看到同规格风扇的身影。和同尺寸的普通工业风扇不同，这款风扇的外框做了边角的缓震结构预留，四个安装角的固定孔位做了阶梯式沉台设计，既可以适配常规的自攻螺丝直接固定在金属或者塑料安装面板上，也可以加装橡胶减震钉来降低扇叶转动带来的共振传递，这一点在对振动敏感的精密电子设备里非常实用——很多做音频处理设备、高精度检测仪器的结构设计，都会特意选带减震安装位的风扇，避免风扇转动的微振动影响设备内部敏感元件的工作精度。

　　扇叶部分的设计是这类静音风扇的核心，建模的时候特意对照实物还原了七片叶片的曲面倾角，每一片扇叶的叶根到叶梢的扭转角度不是均匀变化的，靠近中轴轮毂的位置倾角更大，用来保证足够的进风负压，叶梢位置的倾角做了收窄处理，配合外框内壁的导流齿结构，能打散叶梢位置的涡流，降低气流切割产生的高频噪音。轮毂部分做了圆润的弧面过渡，没有生硬的直角转折，能减少进风侧的气流乱流，让进风路径更顺畅。外框的侧面做了多道平行的散热筋结构，一方面能强化外框的结构强度，避免安装时螺丝锁紧力度过大导致外框变形卡滞扇叶，另一方面也能增加外框的散热面积，把风扇电机运转产生的热量通过外框更快传导出去，延长电机的连续工作寿命。

　　安装边界的尺寸校验是做设备结构设计时最容易出问题的环节，这款风扇的标称外形尺寸是80mm见方，厚度25mm，实际建模时把安装孔的中心距做到了71.5mm，这是行业内80mm轴流风扇的通用安装孔位标准，四个固定孔的直径是4.2mm，适配M4规格的安装螺丝或者配套的橡胶减震钉。需要注意的是，风扇的接线侧出线位置在框体的一个边角，做设备内部结构布局的时候，要在出线位置预留至少10mm的走线空间，避免线材被挤压在风扇和安装面板之间，磨破线皮引发短路风险。另外风扇的进出风侧都做了略微突出的防护格栅卡位，安装防护网的时候不需要额外做固定结构，直接把防护网卡在外框的卡位槽里就能固定，能减少装配时的零件数量，提升组装效率。

　　从风道设计的角度来说，这款风扇的风压曲线比较平缓，在0到3mmH₂O的风压区间里，风量衰减幅度很小，非常适合做阻力不大的直通风道散热——比如设备内部没有密集的散热鳍片阻挡，只是需要把设备内部的积热直接排出舱外的场景，用这款风扇就能在较低转速下实现足够的通风量，同时把运行噪音控制在很低的水平。如果是用于密集鳍片的散热器强制风冷，就需要在选型时核对风压参数，不过对于大部分紧凑型电子设备的内部通风需求来说，这个规格的风扇性能冗余是足够的。建模的时候把扇叶和外框之间的转动间隙控制在了0.8mm，这个间隙既不会因为间隙过小导致热胀冷缩时扇叶擦到外框，也不会因为间隙过大产生漏风损失，影响风扇的实际送风效率。
