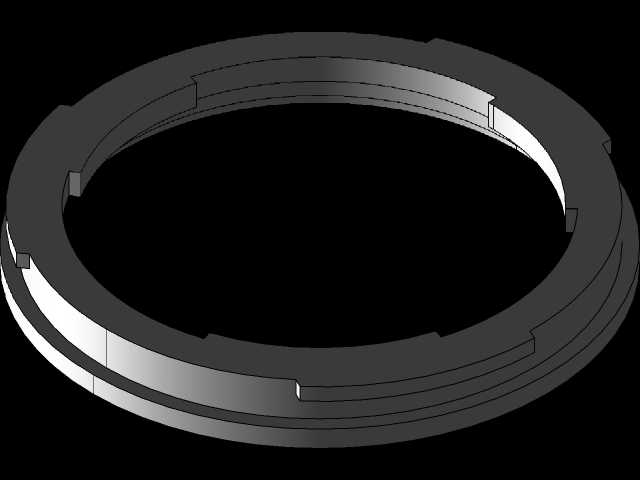

美能达老镜头转佳能EF卡口转接环结构

　　在摄影器材改装与跨系统镜头适配的实际场景中，不同品牌卡口的机械尺寸差、法兰距差异一直是阻碍老镜头复用的核心问题，这款转接环结构正是针对旧美能达手动镜头与佳能EF卡口机身的适配需求设计，核心作用是在不破坏原有镜头、机身结构的前提下，完成两者的机械连接，同时保证镜头安装后的光轴同轴度，满足成像的基础精度要求。从实际使用场景来看，这类转接环多用于老镜头玩家的手动拍摄场景，适配的美能达MC Rokkor PG系列镜头本身是手动对焦结构，因此转接环不需要设计电子触点通讯结构，仅需完成机械层面的定位与锁紧即可，在EF-S卡口的APS-C画幅机身上也能完成安装适配，不会出现后组剐蹭机身反光板的问题。设计过程中首先要确认两侧卡口的安装基准尺寸，

　　佳能EF卡口的卡爪分布、定位止口直径、锁紧旋转角度是固定的行业通用尺寸，转接环靠近机身的一侧完全匹配EF卡口的安装轮廓，三个均匀分布的卡爪对应机身卡口的卡槽，旋转到位后通过弹簧销完成锁紧定位，保证环体与机身的连接无旷量。靠近镜头的一侧则匹配旧美能达MD/MC卡口的安装尺寸，卡爪的切入角度、止口深度完全对应美能达老镜头的锁紧结构，镜头安装后能精准卡入到位，不会出现松动或者卡滞的问题。整个环体采用薄壁环形结构，在保证结构强度的前提下尽可能压缩轴向厚度，因为跨卡口转接首先要匹配法兰距参数，美能达MC卡口的法兰距为43.5mm，佳能EF卡口法兰距为44mm，两者0.5mm的差值需要通过转接环的轴向尺寸精准补偿，

　　因此环体的轴向厚度公差需要控制在0.02mm以内，避免出现法兰距偏差导致的无限远无法合焦问题。内外圆的同轴度公差控制在0.01mm以内，保证镜头安装后光轴与机身成像平面垂直，避免出现画面一侧清晰一侧模糊的偏轴问题。环体的边缘做了倒角处理，避免安装时剐蹭镜头后组镜片或者机身卡口的涂层，卡爪的接触面做了微小的让位斜度，保证旋转锁紧时的手感顺畅，不会出现过紧或者过松的情况。从安装边界来看，转接环的最大外径不超过EF卡口的外圈尺寸，不会遮挡机身的卡口周边按键，内径尺寸则完全覆盖美能达镜头的最大后组直径，不会出现镜头后组碰到环体内壁的问题，环体上预留了对应的锁紧销让位槽，保证镜头安装到位后锁紧销能正常弹出固定。实际测试过程中，

　　在EF-S画幅机身上安装美能达50mm F1.4等标准镜头时，转接环与镜头、机身的配合间隙均匀，旋转对焦环时环体不会跟着转动，长时间使用也不会出现卡口松动的问题，因为没有电子结构，整体结构可靠性远高于带电子触点的自动转接环，不需要考虑触点接触不良、通讯协议匹配等问题，纯机械结构的使用寿命更长，也能适应不同温湿度环境下的使用需求，不会因为低温或者高湿环境出现结构变形导致的安装故障。设计这类转接环时不需要做多余的减重结构，因为整体尺寸很小，实心环形结构的刚性更好，加工时采用车铣复合工艺一次装夹完成内外圆和卡爪的加工，能最大程度保证同轴度公差，表面做氧化发黑处理，既提升金属表面的耐磨性，也能避免反光影响成像。
