带安装支架的重载单轮导向滚轮组件

　　在各类物料输送线、移动工装台架、轻型移动设备的结构设计中，这类带一体式安装支架的单滚轮组件是非常常见的支撑导向构件，很多刚接触结构设计的工程师容易忽略这类小构件的细节设计，要么直接选外购标准件忽略安装边界校核，要么建模时漏掉配合间隙导致实际装配卡滞。从实际应用场景来看，这类滚轮组件既可以作为小型移动设备的底部支撑轮，在平整的车间地坪、设备导轨面上实现低摩擦移动，也可以作为输送线侧边的导向轮，限制输送托盘、工装板的横向窜动，保证输送过程的运行轨迹精度，部分小载荷的悬挂输送场景里，也能将其作为承重轮使用，适配环形轨道的走行需求。

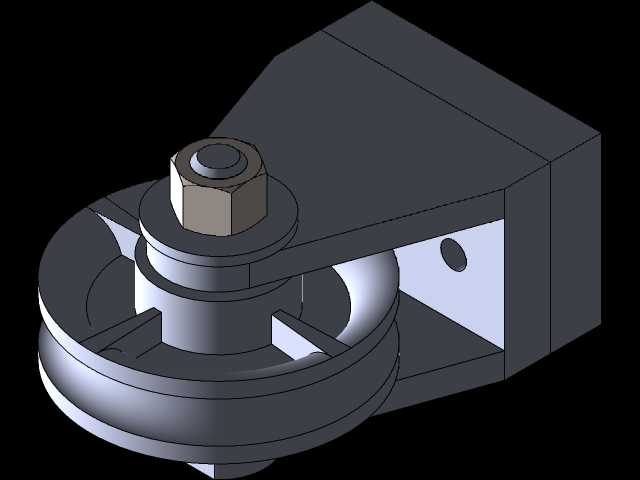

　　从功能特性上看，这个组件采用了支架与滚轮分体装配的结构，滚轮部分采用带轮缘的槽型轮廓，轮缘的凸起结构可以在导向场景下卡在导轨侧边，避免运行过程中脱轨，滚轮的轮面做了等厚设计，接触应力分布更均匀，长期运行不容易出现局部磨损凹陷。顶部的六角锁紧螺母是整个组件的轴向锁紧结构，螺母下方带垫的设计可以增大压紧接触面积，避免螺母拧紧时压伤支架的安装面，同时也能起到防松的作用，在设备长期运行产生振动的工况下，能维持轴系的锁紧力，不会出现轴窜动导致滚轮卡滞的问题。支架部分采用L型一体式折弯结构，安装侧预留了圆形的安装孔，可以通过螺栓直接固定在设备主体的安装面上，不需要额外设计转接件，安装效率更高，支架的折弯处做了圆角过渡，避免应力集中，在承受冲击载荷的时候不容易出现折弯断裂的问题。

　　设计这类构件的时候，首先要明确实际工况的载荷要求，先核算单轮需要承受的最大静载荷与动载荷，再确定滚轮的直径、轮轴的直径，以及支架板材的厚度，避免出现载荷超标导致轮轴弯曲、支架变形的问题。其次要注意滚轮与支架之间的配合间隙，滚轮内孔与轮轴之间要预留合适的转动间隙，不能做成过盈配合，否则滚轮无法顺畅转动，同时轴向也要预留0.1-0.3mm的窜动间隙，补偿加工与装配的误差，避免温度变化导致零件膨胀卡滞。安装边界方面，支架的安装孔中心到滚轮最外侧的距离、滚轮最低点到支架安装面的高度都是核心安装尺寸，选型或者建模时要严格核对设备的安装空间，避免出现安装后滚轮与设备其他构件干涉的问题，同时要注意滚轮突出支架的尺寸，保证轮面能够完全接触支撑面或者导轨面，不会出现支架蹭到导轨的情况。

　　很多新手在建模这类组件的时候，容易把所有零件做成一个整体，忽略了实际的装配关系，导致后续出工程图或者做运动仿真的时候出现问题，正确的建模逻辑应该是按照实际装配顺序，先做轮轴部分，再依次装配滚轮、两侧支架、锁紧螺母，每个零件之间保留正确的配合关系，转动副要设置合理的自由度，这样后续做运动仿真的时候才能真实模拟滚轮的转动状态。另外还要注意细节的工艺性，比如滚轮的轮面如果是金属材质，要考虑表面淬火处理提升耐磨性，支架的焊接或者折弯处要预留工艺圆角，避免加工时出现开裂，安装孔的公差要按照装配要求设置，保证螺栓能够顺利穿入，不需要现场扩孔。在实际设备调试中，这类滚轮组件的安装精度会直接影响设备的运行顺畅度，如果同一台设备上的多个滚轮安装高度不一致，会出现个别滚轮悬空不受力，其他滚轮载荷过大的问题，加速滚轮磨损，所以安装时要做好高度找正，保证所有滚轮均匀受力。
